Thông tin chi tiết sản phẩm:
|
| Đăng kí: | Tuổi thọ của dịch vụ Độ tin cậy cao | ODM OEM: | Đúng |
|---|---|---|---|
| tùy chỉnh: | cung cấp dịch vụ mẫu | Vật mẫu: | có sẵn |
| Công nghệ: | Thành phần cacbon | Nhiệt độ hoạt động: | -40℃~200℃ |
| Loại gói: | xuyên lỗ | phương tiện có sẵn: | bảng dữ liệu , Ảnh |
| Làm nổi bật: | Điện trở nhiệt NTC,Nhiệt điện trở NTC 5D 20,NTC 5D20 |
||

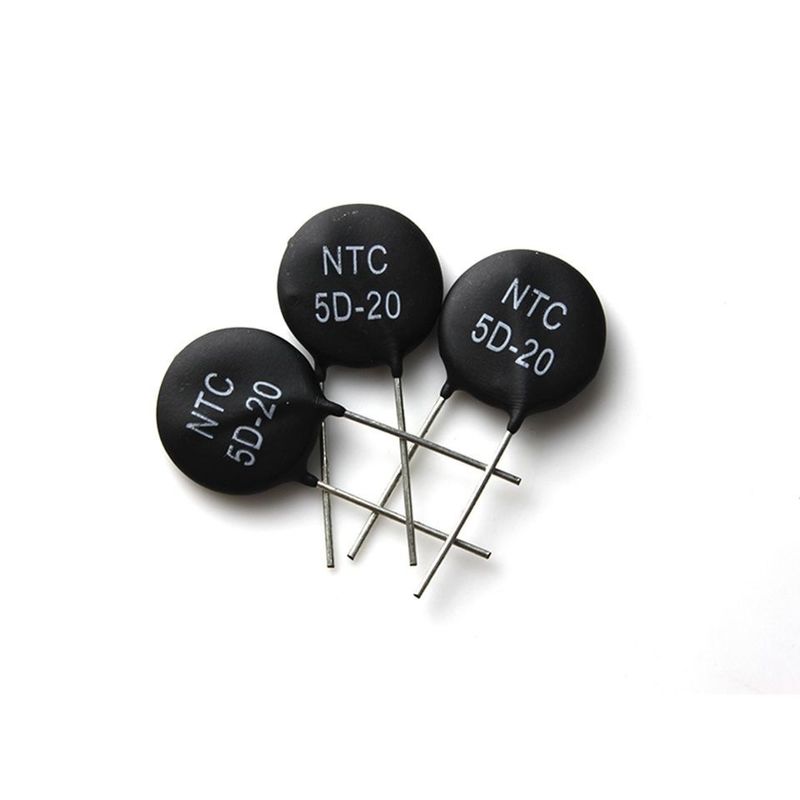

Tốc độ phản hồi nhanh Điện trở nhiệt 5D20 NTC Tuổi thọ của dịch vụ Độ tin cậy cao
Sự miêu tả:
Điện trở nhiệt NTC công suất MF72 là một loại phần tử gốm bán dẫn chủ yếu được làm từ vật liệu oxit kim loại chuyển tiếp và thuộc về nhiệt điện trở nhiệt độ âm.Khi bạn điều chỉnh một thiết bị điện, dòng điện tăng đột biến có thể được hạn chế bởi một điện trở nhiệt NTC công suất được nối nối tiếp với mạch điện. Do tác động liên tục của dòng điện, nhiệt độ của điện trở nhiệt NTC công suất tăng lên, điện trở sẽ nhanh chóng giảm xuống mức nhỏ giá trị, năng lượng tiêu thụ có thể được bỏ qua.Vì vậy, nó không thể ảnh hưởng đến dòng điện hoạt động bình thường.Vì vậy, sử dụng điện trở nhiệt NTC là biện pháp hữu hiệu nhất và ngắn gọn nhất để hạn chế dòng điện đột biến, bảo vệ thiết bị điện khỏi bị phá hủy.
Lợi thế chính
Tính năng chính của nhiệt điện trở là độ nhạy cao.Hệ số nhiệt độ của điện trở cao gấp 10-100 lần so với kim loại.Nó có thể phát hiện sự thay đổi nhiệt độ từ 10-6°C;phạm vi nhiệt độ làm việc rộng, thiết bị nhiệt độ bình thường phù hợp với -55 ° C ~ 315 ° C, thiết bị nhiệt độ cao phù hợp với nhiệt độ trên 315 ° C (trước 2000 ° C) và thiết bị nhiệt độ thấp phù hợp với - 273°C ~ 55°C;kích thước nhỏ, có thể đo nhiệt độ của các khoảng trống, khoang và mạch máu trong cơ thể con người mà các loại nhiệt kế khác không thể đo được;dễ sử dụng, giá trị điện trở nằm trong khoảng 0,1 ~ 100kΩ;bất kỳ sự lựa chọn nào giữa chúng;dễ gia công thành hình dạng phức tạp, sản xuất hàng loạt;ổn định tốt, khả năng quá tải mạnh.
Các ứng dụng
Cấp nguồn, chuyển đổi nguồn, tăng nguồn
Bóng đèn điện tử tiết kiệm điện, chấn lưu điện tử và bình nóng lạnh các loại
Tất cả các loại RT, hiển thị
Bóng đèn và các loại đèn chiếu sáng khác
| mô hình | Công suất định mức bằng không | Max.ổn định Trạng thái hiện tại (A) | Dư Điện trở (Ω) | B25/85 (K) | thời gian chủ đề (các) hằng số | tiêu tan |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | số 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Thông số kỹ thuật
Đường kính thân Φ40mm
| P/N | R25±20%(Ω) | Chỉ số nhạy nhiệt B±10%(K) | Dòng trạng thái ổn định tối đa Imax(A) | Xấp xỉ R của dòng điện tối đa Rmax(Ω) | Công suất tiêu tán tối đa Pmax(W) | Hằng số thời gian nhiệt (mW/C) | Hằng số thời gian nhiệt (s) | Điện dung xung tối đa (uF)240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | số 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Đường kính thân Φ45mm
| P/N | R25±20%(Ω) | Chỉ số nhạy nhiệt B±10%(K) | Dòng trạng thái ổn định tối đa Imax(A) | Xấp xỉ R của dòng điện tối đa Rmax(Ω) | Công suất tiêu tán tối đa Pmax(W) | Hằng số thời gian nhiệt (mW/C) | Hằng số thời gian nhiệt (s) | Điện dung xung tối đa (uF)240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Đường kính thân Φ50mm
| P/N | R25±20%(Ω) | Chỉ số nhạy nhiệt B±10%(K) | Dòng trạng thái ổn định tối đa Imax(A) | Xấp xỉ R của dòng điện tối đa Rmax(Ω) | Công suất tiêu tán tối đa Pmax(W) | Hằng số thời gian nhiệt (mW/C) | Hằng số thời gian nhiệt (s) | Điện dung xung tối đa (uF)240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Quá trình sản xuất
