Thông tin chi tiết sản phẩm:
|
| Tên: | Surface Mount NTC Thermistor | Đăng kí: | Độ tin cậy cao |
|---|---|---|---|
| ODM OEM: | Đúng | Nhiệt độ hoạt động: | -40℃~200℃ |
| Vật mẫu: | có sẵn | Công nghệ: | Thành phần cacbon |
| Loại gói: | xuyên lỗ | phương tiện có sẵn: | bảng dữ liệu, ảnh |
| Làm nổi bật: | Nhiệt điện trở 25D15 SMD NTC,Nhiệt điện trở SMD NTC Kích thước nhỏ,Nhiệt điện trở NTC SMD |
||

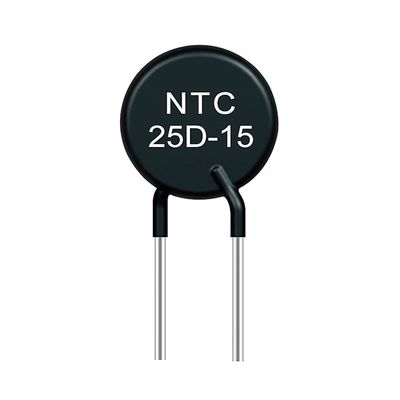

Tuổi thọ cao và độ tin cậy cao Điện trở nhiệt 25D15 NTC Khả năng mạnh mẽ để ngăn chặn dòng điện đột biến
Lợi thế chính
1. Kích thước nhỏ, không có dây dẫn, tốc độ phản hồi nhanh, không gian nhỏ bị thiết bị điện tử chiếm dụng,
2. Sử dụng quy trình mạ điện ba lớp, nó có khả năng hàn và khả năng chống hàn tuyệt vời, thích hợp cho hàn sóng và hàn nóng chảy lại, đồng thời thích hợp cho việc gắn bề mặt tốc độ cao, mật độ cao.
Các ứng dụng:
Có thể được cài đặt vào các mạch điện của:
• Bộ nguồn và biến tần
• Nguồn cung cấp năng lượng liên tục
• Đèn tiết kiệm năng lượng
• Chấn lưu điện tử
• Bảo vệ dây tóc các loại bóng đèn
• Một số loại máy sưởi
• Đối với các mạch công suất cao hơn, hãy hỏi về MF73
và bộ triệt xung sê-ri MF74.
| mô hình | Công suất định mức bằng không | Max.ổn định Trạng thái hiện tại (A) | Dư Điện trở (Ω) | B25/85 (K) | thời gian chủ đề (các) hằng số | tiêu tan |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | số 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Thông số kỹ thuật
Đường kính thân Φ40mm
| P/N | R25±20%(Ω) | Chỉ số nhạy nhiệt B±10%(K) | Dòng trạng thái ổn định tối đa Imax(A) | Xấp xỉ R của dòng điện tối đa Rmax(Ω) | Công suất tiêu tán tối đa Pmax(W) | Hằng số thời gian nhiệt (mW/C) | Hằng số thời gian nhiệt (s) | Điện dung xung tối đa (uF)240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | số 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Đường kính thân Φ45mm
| P/N | R25±20%(Ω) | Chỉ số nhạy nhiệt B±10%(K) | Dòng trạng thái ổn định tối đa Imax(A) | Xấp xỉ R của dòng điện tối đa Rmax(Ω) | Công suất tiêu tán tối đa Pmax(W) | Hằng số thời gian nhiệt (mW/C) | Hằng số thời gian nhiệt (s) | Điện dung xung tối đa (uF)240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Đường kính thân Φ50mm
| P/N | R25±20%(Ω) | Chỉ số nhạy nhiệt B±10%(K) | Dòng trạng thái ổn định tối đa Imax(A) | Xấp xỉ R của dòng điện tối đa Rmax(Ω) | Công suất tiêu tán tối đa Pmax(W) | Hằng số thời gian nhiệt (mW/C) | Hằng số thời gian nhiệt (s) | Điện dung xung tối đa (uF)240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Quá trình sản xuất
Thận trọng khi sử dụng nhiệt điện trở NTC
1. Chú ý đến nhiệt độ làm việc của nhiệt điện trở NTC.
Không sử dụng nhiệt điện trở NTC ngoài phạm vi nhiệt độ hoạt động.Nhiệt độ hoạt động của dòng φ5, φ7, φ9, φ11 là -40~+150°C;nhiệt độ hoạt động của dòng φ13, φ15, φ20 là -40~+200°C.
2. Hãy chú ý sử dụng nhiệt điện trở NTC trong điều kiện công suất định mức.
Công suất định mức tối đa của từng thông số kỹ thuật là: φ5-0,7W, φ7-1,2W, φ9-1,9W, φ11-2,3W, φ13-3W, φ15-3,5W, φ20-4W.
3. Thận trọng khi sử dụng trong môi trường nhiệt độ cao và độ ẩm cao.
Nếu nhiệt điện trở cần được sử dụng trong môi trường nhiệt độ cao, độ ẩm cao, hãy sử dụng nhiệt điện trở loại có vỏ bọc và sử dụng vỏ bảo vệ để phần kín tiếp xúc với môi trường (nước, độ ẩm) và phần mở của vỏ bọc sẽ không tiếp xúc trực tiếp với nước và hơi nước.
4. Không thể sử dụng trong môi trường khí và chất lỏng độc hại.
Không sử dụng nó trong môi trường khí ăn mòn hoặc môi trường tiếp xúc với chất điện phân, nước muối, axit, kiềm hoặc dung môi hữu cơ.
5. Bảo vệ dây điện.
Không kéo căng và uốn cong dây quá mức cũng như không đặt rung, sốc và áp lực quá mức.
6. Tránh xa các linh kiện điện tử nóng.
Tránh lắp đặt các linh kiện điện tử dễ sinh nhiệt xung quanh điện trở nhiệt NTC loại nguồn.Nên sử dụng các sản phẩm có dây dẫn cao hơn ở phần trên của chân uốn cong.
