Thông tin chi tiết sản phẩm:
|
| Đăng kí: | Kích thước nhỏ, công suất cao, khả năng triệt tiêu dòng điện mạnh | ODM OEM: | Đúng |
|---|---|---|---|
| Nhiệt độ hoạt động: | -40℃~200℃ | tùy chỉnh: | cung cấp dịch vụ mẫu |
| Vật mẫu: | có sẵn | Công nghệ: | Thành phần cacbon |
| Loại gói: | xuyên lỗ | Loại nhà cung cấp: | Nhà sản xuất gốc, ODM |
| Làm nổi bật: | Điện trở nhiệt NTC kích thước nhỏ,Điện trở nhiệt 30D15 NTC,Nhiệt điện trở loại NTC |
||

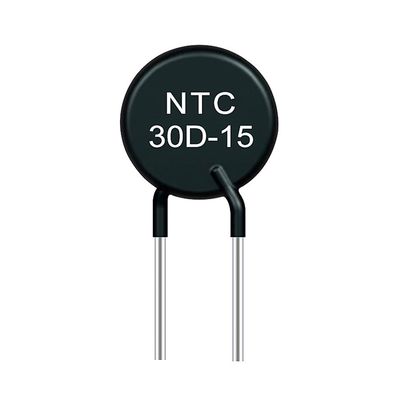

Điện trở nhiệt 30D15 NTC kích thước nhỏ có khả năng hàn và khả năng hàn tuyệt vời
NTC là hiện tượng nhiệt điện trở và vật liệu có hệ số nhiệt độ âm, trong đó điện trở giảm theo cấp số nhân khi nhiệt độ tăng.Vật liệu này là một loại gốm bán dẫn, được làm từ hai hoặc nhiều oxit kim loại như mangan, đồng, silicon, coban, sắt, niken, kẽm, v.v., sau khi trộn, đúc và thiêu kết hoàn toàn.Nó có thể được chế tạo thành một nhiệt điện trở có hệ số nhiệt độ âm.Điện trở suất và hằng số vật liệu của nó thay đổi theo thành phần vật liệu, khí quyển thiêu kết, nhiệt độ thiêu kết và trạng thái cấu trúc.Hiện tại, có các vật liệu nhiệt điện trở NTC không oxit như silicon carbide, thiếc selenide và tantalum nitride.Sự phát triển của nhiệt điện trở NTC đã trải qua một quá trình lâu dài.Năm 1834, các nhà khoa học lần đầu tiên phát hiện ra hệ số nhiệt độ âm của bạc sunfua.Năm 1930, các nhà khoa học phát hiện ra rằng oxit đồng và oxit đồng cũng có hệ số nhiệt độ âm và áp dụng thành công vào mạch bù nhiệt độ của dụng cụ hàng không.Sau đó, do sự phát triển liên tục của công nghệ bóng bán dẫn, nghiên cứu về nhiệt điện trở cũng đã đạt được những tiến bộ lớn.NTC thermistors được phát triển vào năm 1960 và được sử dụng rộng rãi trong các lĩnh vực đo nhiệt độ, kiểm soát nhiệt độ và bù nhiệt độ.Phạm vi đo của nó thường là -10°C đến +300°C, cũng bắt đầu từ -200°C đến +10°C
Lợi thế chính
1. Kích thước nhỏ, không có dây dẫn, tốc độ phản hồi nhanh, không gian nhỏ bị thiết bị điện tử chiếm dụng,
2. Sử dụng quy trình mạ điện ba lớp, nó có khả năng hàn và khả năng chống hàn tuyệt vời, thích hợp cho hàn sóng và hàn nóng chảy lại, đồng thời thích hợp cho việc gắn bề mặt tốc độ cao, mật độ cao.
| mô hình | Công suất định mức bằng không | Max.ổn định Trạng thái hiện tại (A) | Dư Điện trở (Ω) | B25/85 (K) | thời gian chủ đề (các) hằng số | tiêu tan |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | số 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Thông số kỹ thuật
Đường kính thân Φ40mm
| P/N | R25±20%(Ω) | Chỉ số nhạy nhiệt B±10%(K) | Dòng trạng thái ổn định tối đa Imax(A) | Xấp xỉ R của dòng điện tối đa Rmax(Ω) | Công suất tiêu tán tối đa Pmax(W) | Hằng số thời gian nhiệt (mW/C) | Hằng số thời gian nhiệt (s) | Điện dung xung tối đa (uF)240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | số 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Đường kính thân Φ45mm
| P/N | R25±20%(Ω) | Chỉ số nhạy nhiệt B±10%(K) | Dòng trạng thái ổn định tối đa Imax(A) | Xấp xỉ R của dòng điện tối đa Rmax(Ω) | Công suất tiêu tán tối đa Pmax(W) | Hằng số thời gian nhiệt (mW/C) | Hằng số thời gian nhiệt (s) | Điện dung xung tối đa (uF)240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Đường kính thân Φ50mm
| P/N | R25±20%(Ω) | Chỉ số nhạy nhiệt B±10%(K) | Dòng trạng thái ổn định tối đa Imax(A) | Xấp xỉ R của dòng điện tối đa Rmax(Ω) | Công suất tiêu tán tối đa Pmax(W) | Hằng số thời gian nhiệt (mW/C) | Hằng số thời gian nhiệt (s) | Điện dung xung tối đa (uF)240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Quá trình sản xuất
