Thông tin chi tiết sản phẩm:
|
| thai nhi: | Độ ổn định lâu dài của điện dung | điện dung:: | 2.2uf |
|---|---|---|---|
| Điện áp định mức:: | 250-310V | Nguyên liệu: | Màng Polypropylen kim loại hóa |
| Đăng kí: | Mục đích chung | từ khóa: | Tụ điện an toàn X2 |
| Làm nổi bật: | 2.2 Tụ điện Uf,Tụ điện 2.2 Uf,Tụ điện màng Polypropylene kim loại hóa |
||

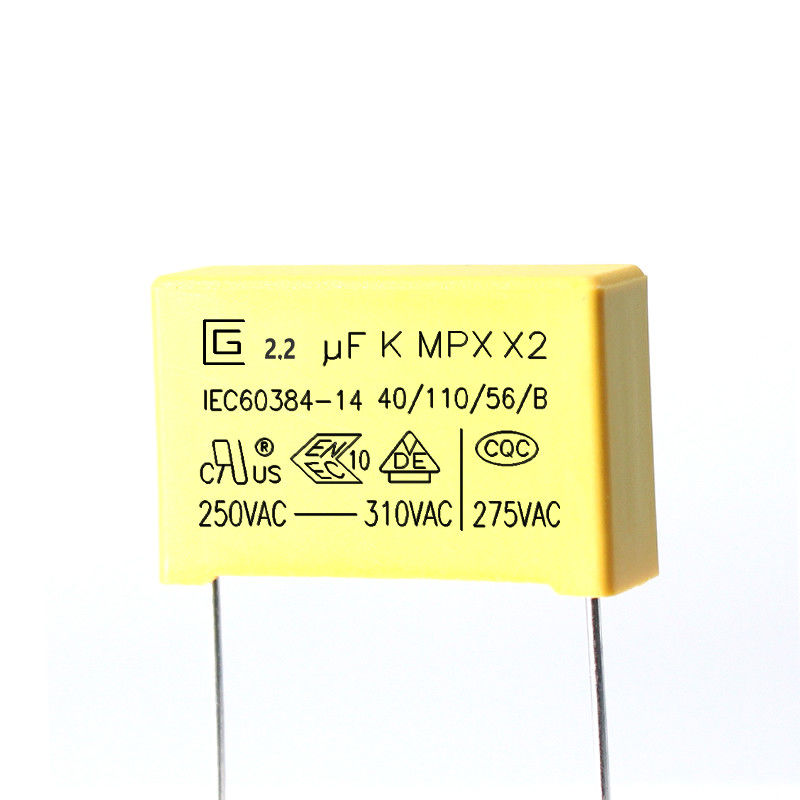

Độ ổn định lâu dài của điện dung 2.2uf 185K 225VAC X2 Màng Polypropylen kim loại hóa an toàn
Tụ điện an toàn X2 là một loại tụ điện an toàn.Tụ điện an toàn được sử dụng trong những trường hợp như vậy, tức là sau khi tụ điện bị hỏng sẽ không gây điện giật và không gây nguy hiểm cho an toàn cá nhân.
1. Cấu trúc chính của tụ điện an toàn X2.
Nó được làm bằng cuộn dây cấu trúc không cảm ứng màng polypropylen kim loại, sử dụng dây thép mạ đồng đóng hộp, vỏ nhựa và gói nhựa epoxy chống cháy.
Màng polypropylen được sử dụng làm chất điện môi và lớp kim loại nhôm kẽm trên bề mặt được làm bay hơi chân không làm điện cực.Nó được sản xuất bằng cách cuộn dây và các quá trình khác.Bên ngoài được đóng gói bằng vỏ nhựa chống cháy (PBT) và trong chậu bằng nhựa epoxy.Thiết kế ngoại hình nhỏ gọn và phù hợp cho việc lắp đặt mật độ cao.
Dòng tụ phim X2 chủ yếu được sử dụng để triệt tiêu EMI bằng cách kết nối L/N của đầu vào nguồn và được sử dụng song song với cổng đầu vào.Những ưu điểm như sau:
1. Tụ này rất ổn định, ít thay đổi theo thời gian và ổn định nên đầu vào không dễ bị ảnh hưởng bởi các yếu tố môi trường.
2. Khác với các loại tụ gốm, điện dung của tụ film ít bị ảnh hưởng bởi điện áp.Một tụ gốm X7R có điện dung thay đổi 40% giữa 0V và 50% điện áp đặt vào.
3. Không giống như hầu hết các loại tụ điện, tụ điện phim có hệ số tản nhiệt rất thấp.Điều này có nghĩa là rất ít nhiệt sinh ra khi dòng điện xoay chiều chạy qua tụ phim.Tụ điện X7R chuyển đổi 10% dòng điện chạy qua nó thành nhiệt, trong khi tụ điện phim ít hơn 0,1%.
Tụ điện an toàn X2.pdf
đánh dấu
1. Logo CIGU:
2. Điện dung:(104K ,0,1μF)
3. Dung sai điện dung:(K)±10%
4. Điện áp định mức:250,275,300,305,310VAC 5. Loại sản phẩm:X2
6. Loại sản phẩm: MPX
7. Hạng mục khí hậu: 40/110/56
8. Lớp dễ cháy thụ động: B
9. Dấu chấp thuận của Trung Quốc: CQC
10. Dấu chấp thuận của Đức:VDE
11. Dấu phê duyệt ENEC:ENEC
12. Dấu chấp thuận của Mỹ: CUL
13. Tiêu chuẩn phê duyệt:IEC60384-14
|
KHÔNG. |
Vật liệu chính |
Sự chỉ rõ |
Nhận xét |
|
1 |
Màng polypropylen kim loại hóa |
MPPZAH hoặc MPPA(5~12μm) |
--- |
|
2 |
đường Zn,Sn |
Hợp kim Zn hoặc Zn và Sn |
--- |
|
3 |
Phần cuối |
Cu(Dây đồng) (Φ0,55 hoặc 0,75mm) |
±0,05mm |
|
4 |
Vật liệu kín |
Nhựa epoxy |
UL94-V0 |
|
5 |
Vỏ nhựa |
PBT |
UL94-V0 |
Đặc trưng
1. Điều này được thiết kế đặc biệt cho các ứng dụng nối tiếp với mạch chính 100Vac-240Vac, tức là bộ chia điện dung, ví dụ, đồng hồ đo năng lượng, trình điều khiển LED, v.v.
2. Màng polypropylene kim loại hóa
3. Đặc tính tự phục hồi tốt, chịu được ứng suất điện áp đột biến
4. Độ ổn định lâu dài của điện dung
5. Đặc tính tốt trong môi trường ẩm ướt
6. Khả năng chống cháy chủ động và thụ động tuyệt vời
Cấu tạo và nguyên liệu chính của sản phẩm
Thông số kỹ thuật (IEC 60384-14)
| Các bài kiểm tra | Các yêu cầu thực hiện | Điều kiện kiểm tra |
| điện dung | Trong dung sai được chỉ định | 1KHz, Tối đa 1Vrms.ở 25℃ |
| Yếu tố tản | Tối đa 0,001 (0,1%) | 1KHz, Tối đa 1Vrms.ở 25℃ |
| bằng chứng điện áp | Sẽ không có bất thường | Giữa các cực 4.3UR (Vdc) Kiểm tra 60 giây. |
| Giữa thiết bị đầu cuối và vỏ bọc UR×200％+1500Vac, 60 giây. | ||
| Vật liệu chống điện | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000 giây | 100±15Vdc, 60 giây / 25℃ |
| Sự mạnh mẽ của chấm dứt | Không bị đứt dây và không bị hỏng tụ điện |
Lực căng của lực tải đầu cuối: 1,0 Kg |
|
Độ bền uốn của lực tải đầu cuối: 0,5 Kg |
||
| Chịu nhiệt để hàn |
(1) Ngoại hình : Không có thiệt hại rõ ràng |
Nhiệt độ hàn: 260 ± 5 ℃ |
| khả năng hàn | 95% bề mặt thiếc |
Nhiệt độ hàn: 260 ± 5 ℃ |
| Thay đổi nhiệt độ nhanh chóng | Các tụ điện phải được kiểm tra bằng mắt và không được có hư hỏng nhìn thấy được. |
Nhiệt độ loại thấp hơn: -40 ℃ |
| Rung động | Các tụ điện phải được kiểm tra bằng mắt và không được có hư hỏng nhìn thấy được |
Dải tần: 10~55Hz |
| Các bài kiểm tra | Các yêu cầu thực hiện | Điều kiện kiểm tra |
| trình tự khí hậu |
(1) Ngoại hình : Không có thiệt hại rõ ràng |
nhiệt khô |
|
Lạnh lẽo |
||
| Trạng thái ổn định nhiệt ẩm |
(1) Ngoại hình : Không có thiệt hại rõ ràng |
+40°C và 93% RH, 56 ngày |
| Sạc và xả |
(1) Ngoại hình : Không có thiệt hại rõ ràng |
Điện áp thử nghiệm : √2 x URVAC 50 Hz |
| sức chịu đựng |
(1) Ngoại hình : Không có thiệt hại nhìn thấy được |
1,25 x UR VAC 50 Hz, mỗi giờ một lần |
Điều kiện bảo quản
1 cần lưu ý rằng khả năng hàn của các đầu cực có thể bị suy giảm khi được bảo quản hầu như không có khí quyển trong một khoảng thời gian dài trước đó.
2 Nó không nên được đặt ở nơi có nhiệt độ đặc biệt cao và độ ẩm cao, nó phải tuân theo các điều kiện sau (giữ trong bao bì gốc)
Nhiệt độ: 35 MAX Độ ẩm tương đối: 60% MAX
3 Thời hạn bảo quản:Hỏng:Tối đa 12 tháng (kể từ ngày sản xuất được ghi trên nhãn trong túi đóng gói)
Yêu cầu về môi trường
1 Tuân thủ yêu cầu của RoHS.
2 Tuân thủ yêu cầu của REACH.
3 Không có Halogen (theo yêu cầu).
4 Vui lòng xem tệp đính kèm 2 để biết các bản sao thử nghiệm của Rohs và Reach của bên thứ ba
Kiểm soát chất lượng
cơ cấu sản phẩm
Tụ điện an toàn được sử dụng trong những trường hợp như vậy, tức là sau khi tụ điện bị hỏng sẽ không gây điện giật và không gây nguy hiểm cho an toàn cá nhân.
Nó bao gồm hai loại tụ điện X và tụ điện Y.Tụ điện X là tụ điện mắc vào giữa hai đầu đường dây tải điện (LN).Nói chung, tụ điện màng kim loại được sử dụng, vì tụ điện màng kim loại có kích thước lớn, nhưng chúng cho phép sạc và xả tức thời.Dòng điện cũng rất lớn và điện trở trong của nó tương ứng nhỏ.Các tụ điện thông thường có các chỉ số dòng điện gợn rất thấp và điện trở trong động cao.Thay thế tụ điện X bằng một tụ điện thông thường, ngoài việc điện áp chịu đựng của tụ điện không thể đáp ứng tiêu chuẩn, chỉ số dòng điện gợn cũng khó đáp ứng yêu cầu.Các màng được sử dụng trong tụ điện màng kim loại bao gồm polyetylen, polypropylen, polycarbonate, v.v., ngoài ra còn có các loại nhiều lớp ngoài các loại quấn.Loại tụ điện màng kim loại này có cái gọi là Hành động tự phục hồi, tức là nếu một phần nhỏ của điện cực bị đoản mạch do giao diện điện dễ vỡ, thì kim loại điện cực xung quanh phần bị đoản mạch sẽ bị đoản mạch. năng lượng tĩnh điện hoặc dòng điện ngắn mạch do tụ điện mang theo vào thời điểm đó sẽ gây ra một diện tích nóng chảy và bay hơi lớn hơn để khôi phục lớp cách điện, do đó tụ điện sẽ trở lại vai trò của tụ điện;tụ điện Y được kết nối tương ứng giữa hai đường dây của đường dây điện và điện dung nối đất (LE , NE), thường xuất hiện theo cặp.Dựa trên giới hạn của dòng rò, giá trị của tụ điện Y không được quá lớn.Nói chung, tụ điện X là mức uF và tụ điện Y là mức nF.Tụ điện X khử nhiễu chế độ vi sai và tụ điện Y khử nhiễu chế độ chung.
