Thông tin chi tiết sản phẩm:
|
| Đăng kí: | Độ ổn định tốt / Phản hồi nhanh | ODM OEM: | Đúng |
|---|---|---|---|
| Nhiệt độ hoạt động: | -40℃~200℃ | tùy chỉnh: | cung cấp dịch vụ mẫu |
| Vật mẫu: | có sẵn | Công nghệ: | Thành phần cacbon |
| Loại gói: | xuyên lỗ | phương tiện có sẵn: | bảng dữ liệu , Ảnh |
| Làm nổi bật: | NTC Điện Trở Nhiệt Hệ Số Nhiệt Độ Âm,22D15 Điện Trở Nhiệt Hệ Số Nhiệt Độ Âm |
||

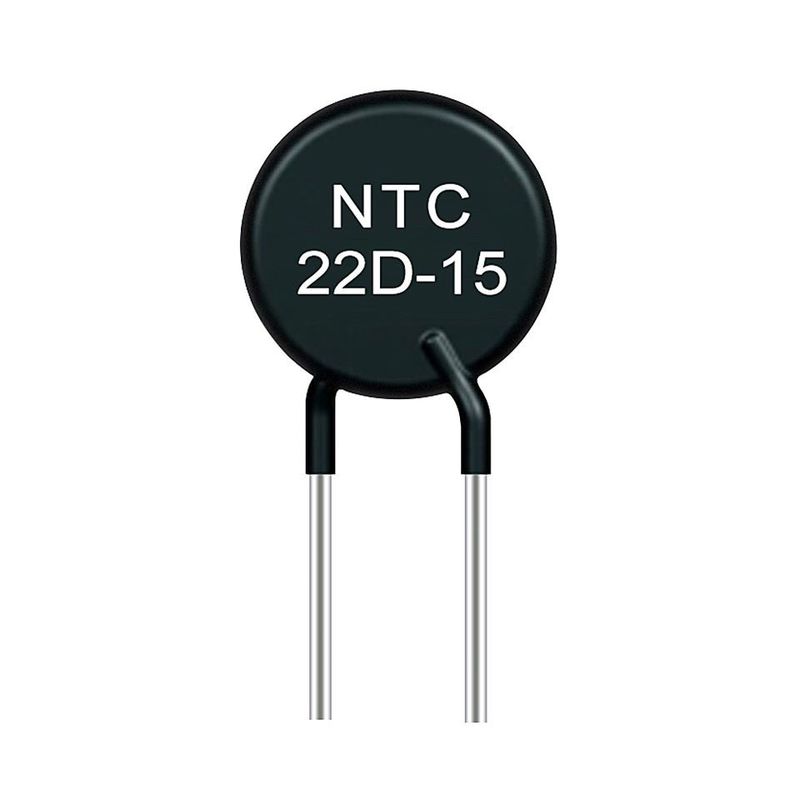

Độ ổn định tốt Phản ứng nhanh Điện trở nhiệt 22D15 NTC Điện trở dư nhỏ
Nguyên tắc:
Nguyên tắc đo nhiệt độ bằng nhiệt điện trở là điện trở của nó thay đổi theo nhiệt độ.Hầu hết các điện trở nhiệt khác với điện trở thông thường ở chỗ chúng có điện trở suất âm, nghĩa là điện trở giảm khi nhiệt độ tăng.Điện trở nhiệt âm (NTC) phổ biến hơn, mặc dù có thể sử dụng điện trở nhiệt dương (PTC).
Chất liệu, loại và kích thước:
Nhiệt điện trở là thiết bị bán dẫn số lượng lớn và do đó có thể được sản xuất dưới nhiều hình thức khác nhau.Những cái phổ biến hơn bao gồm đĩa, hạt và que.Kích thước thay đổi từ hạt 1mm đến đĩa có đường kính và độ dày vài cm.
Có nhiều loại điện trở nhiệt khác nhau, hầu hết đều phản ứng khác nhau với những thay đổi về nhiệt độ.Điện trở nhiệt không tuyến tính và các đường cong đáp ứng của chúng thay đổi tùy theo từng loại.Một số nhiệt điện trở có mối quan hệ điện trở nhiệt gần như tuyến tính, một số khác có sự thay đổi mạnh về độ dốc (độ nhạy) ở một nhiệt độ đặc trưng cụ thể.
Lợi thế chính
Tính năng chính của nhiệt điện trở là độ nhạy cao.Hệ số nhiệt độ của điện trở cao gấp 10-100 lần so với kim loại.Nó có thể phát hiện sự thay đổi nhiệt độ từ 10-6°C;phạm vi nhiệt độ làm việc rộng, thiết bị nhiệt độ bình thường phù hợp với -55 ° C ~ 315 ° C, thiết bị nhiệt độ cao phù hợp với nhiệt độ trên 315 ° C (trước 2000 ° C) và thiết bị nhiệt độ thấp phù hợp với - 273°C ~ 55°C;kích thước nhỏ, có thể đo nhiệt độ của các khoảng trống, khoang và mạch máu trong cơ thể con người mà các loại nhiệt kế khác không thể đo được;dễ sử dụng, giá trị điện trở nằm trong khoảng 0,1 ~ 100kΩ;bất kỳ sự lựa chọn nào giữa chúng;dễ gia công thành hình dạng phức tạp, sản xuất hàng loạt;ổn định tốt, khả năng quá tải mạnh.
Các ứng dụng:
Có thể được cài đặt vào các mạch điện của:
• Bộ nguồn và biến tần
• Nguồn cung cấp năng lượng liên tục
• Đèn tiết kiệm năng lượng
• Chấn lưu điện tử
• Bảo vệ dây tóc các loại bóng đèn
• Một số loại máy sưởi
• Đối với các mạch công suất cao hơn, hãy hỏi về MF73
và bộ triệt xung sê-ri MF74.
| mô hình | Công suất định mức bằng không | Max.ổn định Trạng thái hiện tại (A) | Dư Điện trở (Ω) | B25/85 (K) | thời gian chủ đề (các) hằng số | tiêu tan |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | số 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Thông số kỹ thuật
Đường kính thân Φ40mm
| P/N | R25±20%(Ω) | Chỉ số nhạy nhiệt B±10%(K) | Dòng trạng thái ổn định tối đa Imax(A) | Xấp xỉ R của dòng điện tối đa Rmax(Ω) | Công suất tiêu tán tối đa Pmax(W) | Hằng số thời gian nhiệt (mW/C) | Hằng số thời gian nhiệt (s) | Điện dung xung tối đa (uF)240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | số 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Đường kính thân Φ45mm
| P/N | R25±20%(Ω) | Chỉ số nhạy nhiệt B±10%(K) | Dòng trạng thái ổn định tối đa Imax(A) | Xấp xỉ R của dòng điện tối đa Rmax(Ω) | Công suất tiêu tán tối đa Pmax(W) | Hằng số thời gian nhiệt (mW/C) | Hằng số thời gian nhiệt (s) | Điện dung xung tối đa (uF)240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Đường kính thân Φ50mm
| P/N | R25±20%(Ω) | Chỉ số nhạy nhiệt B±10%(K) | Dòng trạng thái ổn định tối đa Imax(A) | Xấp xỉ R của dòng điện tối đa Rmax(Ω) | Công suất tiêu tán tối đa Pmax(W) | Hằng số thời gian nhiệt (mW/C) | Hằng số thời gian nhiệt (s) | Điện dung xung tối đa (uF)240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Quá trình sản xuất
