Thông tin chi tiết sản phẩm:
|
| Đăng kí: | Ngăn chặn dòng điện đột biến trong chuyển đổi nguồn điện và mạch cung cấp điện | ODM OEM: | Đúng |
|---|---|---|---|
| Nhiệt độ hoạt động: | -40℃~200℃ | tùy chỉnh: | cung cấp dịch vụ mẫu |
| Vật mẫu: | có sẵn | Công nghệ: | Thành phần cacbon |
| Loại gói: | xuyên lỗ | phương tiện có sẵn: | bảng dữ liệu, ảnh |
| Làm nổi bật: | Điện trở nhiệt ODM NTC,Điện trở nhiệt 10D15 NTC,NTC 10D15 |
||

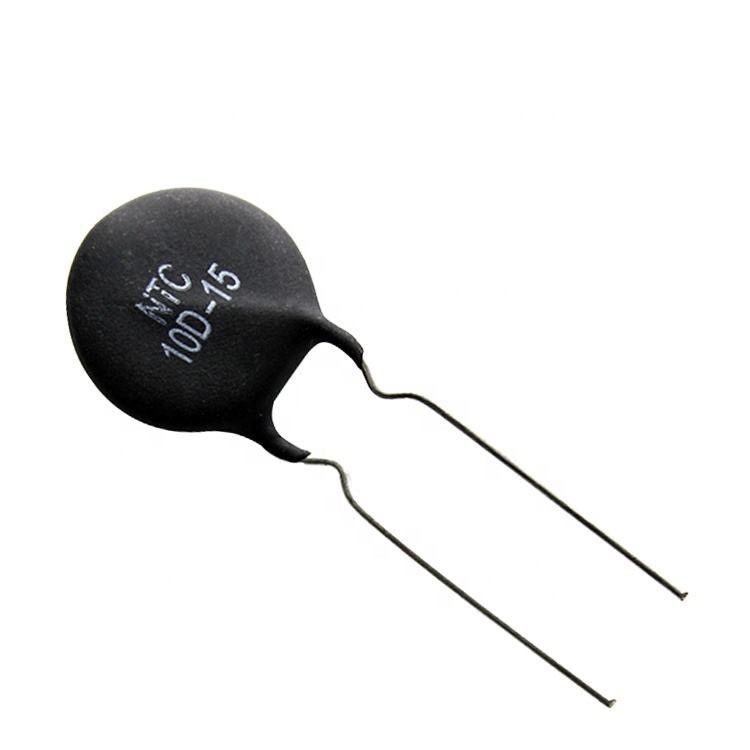

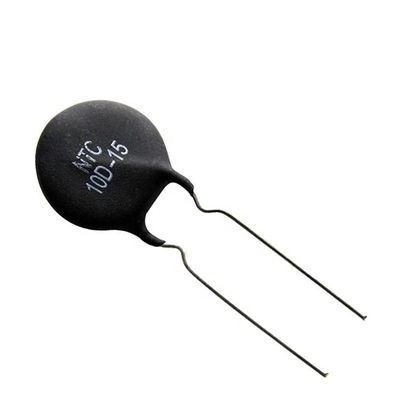

Phản ứng nhanh Điện trở nhiệt 10D15 NTC Khả năng mạnh mẽ để ngăn chặn dòng điện đột biến
Lợi thế chính
Tính năng chính của nhiệt điện trở là độ nhạy cao.Hệ số nhiệt độ của điện trở cao gấp 10-100 lần so với kim loại.Nó có thể phát hiện sự thay đổi nhiệt độ từ 10-6°C;phạm vi nhiệt độ làm việc rộng, thiết bị nhiệt độ bình thường phù hợp với -55 ° C ~ 315 ° C, thiết bị nhiệt độ cao phù hợp với nhiệt độ trên 315 ° C (trước 2000 ° C) và thiết bị nhiệt độ thấp phù hợp với - 273°C ~ 55°C;kích thước nhỏ, có thể đo nhiệt độ của các khoảng trống, khoang và mạch máu trong cơ thể con người mà các loại nhiệt kế khác không thể đo được;dễ sử dụng, giá trị điện trở nằm trong khoảng 0,1 ~ 100kΩ;bất kỳ sự lựa chọn nào giữa chúng;dễ gia công thành hình dạng phức tạp, sản xuất hàng loạt;ổn định tốt, khả năng quá tải mạnh.
Các ứng dụng:
Có thể được cài đặt vào các mạch điện của:
• Bộ nguồn và biến tần
• Nguồn cung cấp năng lượng liên tục
• Đèn tiết kiệm năng lượng
• Chấn lưu điện tử
• Bảo vệ dây tóc các loại bóng đèn
• Một số loại máy sưởi
• Đối với các mạch công suất cao hơn, hãy hỏi về MF73
và bộ triệt xung sê-ri MF74.
| mô hình | Công suất định mức bằng không | Max.ổn định Trạng thái hiện tại (A) | Dư Điện trở (Ω) | B25/85 (K) | thời gian chủ đề (các) hằng số | tiêu tan |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | số 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Thông số kỹ thuật
Đường kính thân Φ40mm
| P/N | R25±20%(Ω) | Chỉ số nhạy nhiệt B±10%(K) | Dòng trạng thái ổn định tối đa Imax(A) | Xấp xỉ R của dòng điện tối đa Rmax(Ω) | Công suất tiêu tán tối đa Pmax(W) | Hằng số thời gian nhiệt (mW/C) | Hằng số thời gian nhiệt (s) | Điện dung xung tối đa (uF)240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | số 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Đường kính thân Φ45mm
| P/N | R25±20%(Ω) | Chỉ số nhạy nhiệt B±10%(K) | Dòng trạng thái ổn định tối đa Imax(A) | Xấp xỉ R của dòng điện tối đa Rmax(Ω) | Công suất tiêu tán tối đa Pmax(W) | Hằng số thời gian nhiệt (mW/C) | Hằng số thời gian nhiệt (s) | Điện dung xung tối đa (uF)240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Đường kính thân Φ50mm
| P/N | R25±20%(Ω) | Chỉ số nhạy nhiệt B±10%(K) | Dòng trạng thái ổn định tối đa Imax(A) | Xấp xỉ R của dòng điện tối đa Rmax(Ω) | Công suất tiêu tán tối đa Pmax(W) | Hằng số thời gian nhiệt (mW/C) | Hằng số thời gian nhiệt (s) | Điện dung xung tối đa (uF)240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Quá trình sản xuất
Thận trọng khi sử dụng nhiệt điện trở NTC
1. Chú ý đến nhiệt độ làm việc của nhiệt điện trở NTC.
Không sử dụng nhiệt điện trở NTC ngoài phạm vi nhiệt độ hoạt động.Nhiệt độ hoạt động của dòng φ5, φ7, φ9, φ11 là -40~+150°C;nhiệt độ hoạt động của dòng φ13, φ15, φ20 là -40~+200°C.
2. Hãy chú ý sử dụng nhiệt điện trở NTC trong điều kiện công suất định mức.
Công suất định mức tối đa của từng thông số kỹ thuật là: φ5-0,7W, φ7-1,2W, φ9-1,9W, φ11-2,3W, φ13-3W, φ15-3,5W, φ20-4W.
3. Thận trọng khi sử dụng trong môi trường nhiệt độ cao và độ ẩm cao.
Nếu nhiệt điện trở cần được sử dụng trong môi trường nhiệt độ cao, độ ẩm cao, hãy sử dụng nhiệt điện trở loại có vỏ bọc và sử dụng vỏ bảo vệ để phần kín tiếp xúc với môi trường (nước, độ ẩm) và phần mở của vỏ bọc sẽ không tiếp xúc trực tiếp với nước và hơi nước.
4. Không thể sử dụng trong môi trường khí và chất lỏng độc hại.
Không sử dụng nó trong môi trường khí ăn mòn hoặc môi trường tiếp xúc với chất điện phân, nước muối, axit, kiềm hoặc dung môi hữu cơ.
