Thông tin chi tiết sản phẩm:
|
| Đăng kí: | Bù nhiệt độ của các mạch khác nhau | ODM OEM: | Đúng |
|---|---|---|---|
| Nhiệt độ hoạt động: | -40℃~200℃ | tùy chỉnh: | cung cấp dịch vụ mẫu |
| Vật mẫu: | có sẵn | Công nghệ: | Thành phần gốm |
| Loại gói: | xuyên lỗ | từ khóa: | Điện trở nhiệt NTC |
| Làm nổi bật: | Điện trở nhiệt 5D15 NTC,Điện trở nhiệt NTC phản hồi nhanh,Điện trở nhiệt 5D15 |
||

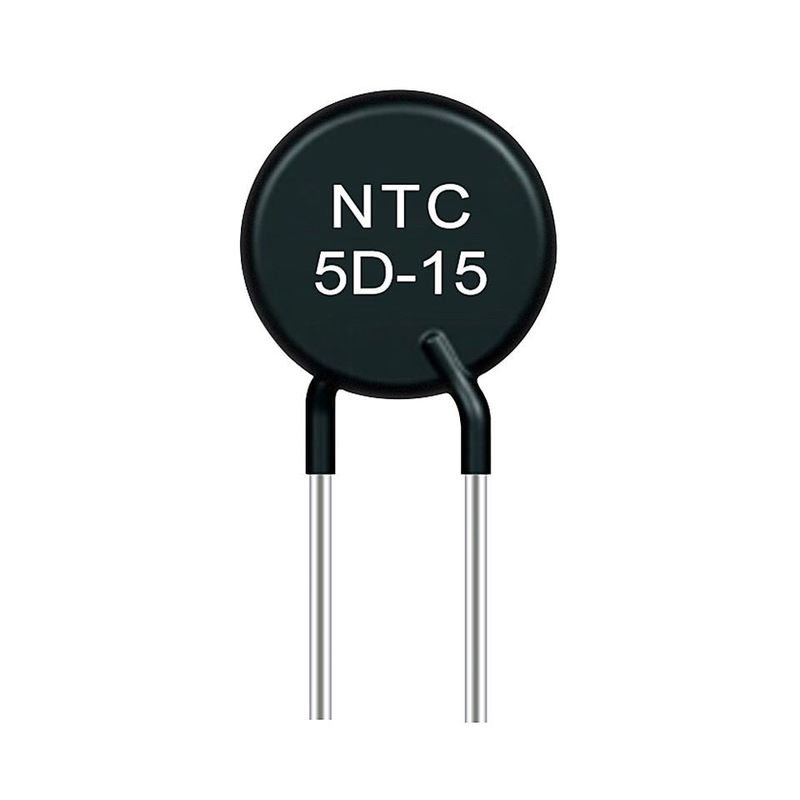

Phản ứng nhanh Điện trở nhiệt 5D15 NTC Phạm vi nhiệt độ hoạt động rộng
Nói một cách đơn giản, nhiệt điện trở NTC đề cập đến nhiệt điện trở hệ số nhiệt độ âm, là một loại điện trở cảm biến có giá trị điện trở giảm khi nhiệt độ tăng.Nó được làm từ các oxit kim loại như mangan, coban, niken và đồng làm nguyên liệu chính, và được sản xuất bằng công nghệ gốm.Các vật liệu oxit kim loại này đều có đặc tính bán dẫn, bởi vì chúng hoàn toàn giống với các vật liệu bán dẫn như gecmani và silic về độ dẫn điện.Sau đây chủ yếu giới thiệu phương pháp sử dụng và ứng dụng của ntc thermistor trong mạch.
Ứng dụng được đề xuất
Tất cả các loại nguồn điện, nguồn điện UPS, nguồn điện chuyển đổi
Bộ sạc EV, cọc sạc
Trình điều khiển động cơ, trình điều khiển động cơ máy chủ siêu năng lực, bộ điều khiển logic
Máy hàn điện plasma công suất cao, máy cắt, đèn chiếu sáng siêu công suất
Thiết bị cộng hưởng từ hạt nhân, bộ khuếch đại công suất âm thanh siêu mạnh, máy biến áp vòng tròn công suất cao
Các mảng pin năng lượng mặt trời với biến tần công suất cao
Sau đó, robot công nghiệp được điều khiển bởi nguồn điện cao thế, tủ điện thông minh với điện áp thấp hơn
| mô hình |
Công suất định mức bằng không |
Max.ổn định Trạng thái hiện tại (A) |
Dư Điện trở (Ω) |
B25/85 (K) |
thời gian chủ đề (các) hằng số |
tiêu tan |
| 1.3D-13 | 1.3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | số 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
Thông số kỹ thuật
Đường kính thân Φ40mm
| P/N | R25±20%(Ω) | Chỉ số nhạy nhiệt B±10%(K) | Dòng trạng thái ổn định tối đa Imax(A) | Xấp xỉ R của dòng điện tối đa Rmax(Ω) | Công suất tiêu tán tối đa Pmax(W) | Hằng số thời gian nhiệt (mW/C) | Hằng số thời gian nhiệt (s) | Điện dung xung tối đa (uF)240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | số 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Đường kính thân Φ45mm
| P/N | R25±20%(Ω) | Chỉ số nhạy nhiệt B±10%(K) | Dòng trạng thái ổn định tối đa Imax(A) | Xấp xỉ R của dòng điện tối đa Rmax(Ω) | Công suất tiêu tán tối đa Pmax(W) | Hằng số thời gian nhiệt (mW/C) | Hằng số thời gian nhiệt (s) | Điện dung xung tối đa (uF)240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Đường kính thân Φ50mm
| P/N | R25±20%(Ω) | Chỉ số nhạy nhiệt B±10%(K) | Dòng trạng thái ổn định tối đa Imax(A) | Xấp xỉ R của dòng điện tối đa Rmax(Ω) | Công suất tiêu tán tối đa Pmax(W) | Hằng số thời gian nhiệt (mW/C) | Hằng số thời gian nhiệt (s) | Điện dung xung tối đa (uF)240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Quá trình sản xuất
