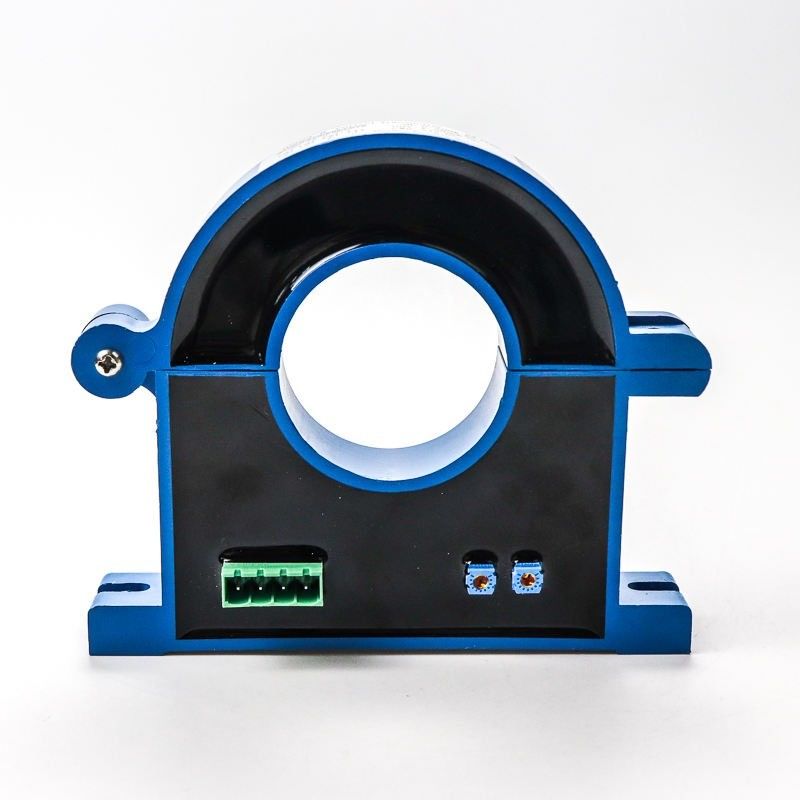

Cảm biến dòng điện Hall là cảm biến từ trường được chế tạo theo hiệu ứng Hall.Nó có hai chế độ làm việc, vòng hở (trực tiếp) và vòng kín (cân bằng từ).Ưu điểm của cảm biến Hall khuếch đại trực tiếp là dạng mạch đơn giản và giá thành tương đối thấp;nhược điểm là độ chính xác và tuyến tính kém, thời gian đáp ứng chậm và độ lệch nhiệt độ lớn.Để khắc phục những thiếu sót của nó, cảm biến dòng Hall (cân bằng từ) vòng kín đã xuất hiện.Cảm biến dòng điện Hall vòng kín còn được gọi là cảm biến dòng điện Hall có thông lượng bằng không.Nó bao gồm một mạch sơ cấp, một vòng từ tính và một phần tử Hall.Bao gồm cuộn thứ cấp, bộ khuếch đại, v.v. Khi từ thông do dòng điện sơ cấp IP tạo ra được tập trung trong mạch từ thông qua lõi từ chất lượng cao, phần tử Hall được cố định trong khe hở không khí để phát hiện từ thông và dòng điện bù ngược được xuất ra qua cuộn dây nhiều vòng quấn trên lõi từ.Nó được sử dụng để bù từ thông do IP phía sơ cấp tạo ra, để từ thông trong mạch từ luôn được giữ ở mức không.Sau khi xử lý bằng một mạch đặc biệt, đầu ra của cảm biến có thể xuất ra sự thay đổi dòng điện phản ánh chính xác dòng điện của phía sơ cấp.Cảm biến dòng Hall vòng kín có nhiều ưu điểm như thời gian đáp ứng ngắn, tần số hoạt động cao, khả năng chịu quá tải mạnh và khả năng cách ly cao.


Do có nhiều ưu điểm, cảm biến dòng điện Hall đảm bảo hoạt động an toàn và đáng tin cậy của sản phẩm biến tần thông qua việc phát hiện và kiểm soát chính xác các dòng điện lớn, để biến tần có thể xử lý kịp thời các điều kiện bất thường trong khi đầu ra bình thường.Độ tin cậy của bộ biến tần được cải thiện và chất lượng an toàn của bộ biến tần được cải thiện.Do đó, những ưu điểm của cảm biến dòng điện Hall trong biến tần ngày càng trở nên rõ ràng hơn và nó đã trở thành một phần không thể thiếu trong ngành công nghiệp biến tần.

Thông số điện



Tham số	Biểu tượng	Bài học	Sự chỉ rõ			Điều kiện
			tối thiểu	Loại	tối đa
Phạm vi đo danh nghĩa	IPN	Một	-500		500
Cung cấp hiệu điện thế	UC	V	7.2	12	18	độ chính xác đầy đủ
Mức tiêu thụ hiện tại @IP=0A	vi mạch	mA		26		UC=12V, T=25°C
Mức tiêu thụ hiện tại @IP=500A	vi mạch	mA		250		UC=12V, T=25°C
Lỗi độ nhạy Độ chính xác	XG	%	-0,5		0,5	= -40 đến 85°C; ±3 sigma(>±30A)
Độ lệch = 0A	iOS	Một		±0,2		= -40 đến 85°C;± 3 sigma
Lỗi tuyến tính với IPN	εL	%		0,1		@nhiệt độ phòng
Hệ số nhiệt độ của G	TCG	trang/phút/ °C



Thông số đầu ra CAB-500 CÓ THỂ


Tốc độ CANBUS tham khảo bảng phiên bản sản phẩm, giao thức CANBUS: phiên bản 2.0A/B
Dung sai dao động CAN: 0,3125%
Thứ tự byte: big endian (Motorola)

Điện trở kết thúc 120 ohm được thêm vào bên ngoài, trở kháng CAN bên trong = 2,4Kohm


Mô tả tin nhắn	ID CÓ THỂ	Tên	Độ dài dữ liệu (byte)	Loại khung	Loại khởi chạy tin nhắn	mô tả tín hiệu	Tên tín hiệu	bit bắt đầu	bit kết thúc
Ip hiện tại (mA)	0x3C2	CAB500	số 8	Tiêu chuẩn	Tin nhắn theo chu kỳ cứ sau 10ms	Giá trị IP: 80000000H= 0mA, 7FFFFFFFFH= - 1mA, 80000001H= 1mA	IP_VALUE	0	31
						b0: Thông tin lỗi (0=Bình thường ,1=lỗi)	ERROR_INDICATION	32	32
						b7-b1:RxChất lượng (0-100%)	ERROR_INFORMATION	33	39
						Các bit trống (sửa thành 0)	KHÔNG ĐỊNH NGHĨA	40	47
							Phiên bản PCBA	48	55
							PHẦN MỀM Ver	56	63
