Thông tin chi tiết sản phẩm:
|
| Nhiệt độ làm việc: | -40°C~+85°C; | Vật liệu chống điện: | >= 500 MΩ; |
|---|---|---|---|
| Điện áp Rms để kiểm tra cách điện AC: | 50Hz 1 phút 2,5KV | Vật mẫu: | có sẵn |
| từ khóa: | cảm biến hiện tại | Nhiệt độ làm việc: | -20-70℃ |
| loại cầu chì: | Các loại giá đỡ cầu chì | Nguồn cấp:: | DC24V,DC12V,AC220V |
| Làm nổi bật: | Cảm biến dòng điện hiệu ứng Hall CAB500,Cảm biến dòng điện hiệu ứng Hall DC24V,Cảm biến dòng điện DC hiệu ứng Hall DC12V |
||

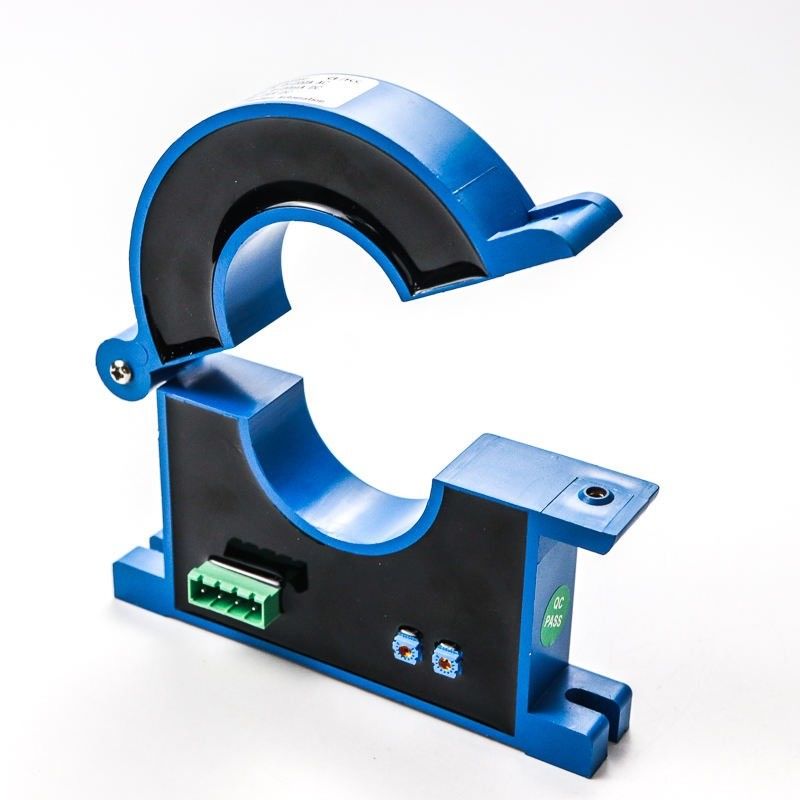

Công suất quá tải mạnh Hiệu ứng Hall Cảm biến hiện tại Hiệu suất động tốt
đặc trưng
Cảm biến dòng CAB500 Series dựa trên công nghệ Vòng lặp đóng chủ động của Sinomags,
với đầu ra kỹ thuật số CANBUS.Nó có thể được sử dụng để đo dòng định mức 500A.Sử dụng công nghệ Bù trừ kỹ thuật số độc quyền.Sản phẩm này mang đến sự kết hợp tốt nhất giữa hiệu suất và độ tin cậy.
Sai số ± 0,2A @ ±<30A, Sai số ±0,5A @ ±<100A;Sai số ±1.0A @ ±100A-300A;Sai số ±1.5A @ >±300-500A.
Khả năng tương thích điện từ cao chống lại môi trường nhiễu điện từ phức tạp.
Chống nhiễu từ tính tuyệt vời.
Có thể xuất bus, thuận tiện cho việc tích hợp hệ thống.
Khả năng quá dòng cực cao
thông số chung
Nhiệt độ làm việc: -40°C~+85°C;
Điện trở cách điện: >= 500 MΩ;
Điện áp Rms để kiểm tra cách điện AC 50Hz 1 phút 2,5KV Quá điện áp 24V/1 phút
Điện áp xả tĩnh điện 4KV
Cài đặt | Đường ray tiêu chuẩn + Cố định vít phẳng |
Dòng định mức bên gốc | 50A;100A;200A;500A; 800A;1000A;tùy biến |
Phạm vi đo bên gốc | 100A-1200A |
đầu ra định mức | 5V;DC0~20mA;DC4~20mA;tùy chỉnh |
Nguồn điện phụ trợ | DC12V,DC24V,DC±12V,DC±15V |
Dung tải | Đầu ra điện áp: 5mA; Đầu ra hiện tại: 6V; |
tuyến tính | 0,005 |
Sự chính xác | 0,01 |
Thời gian đáp ứng | <200ms |
nhiệt độ trôi | ≤500PPM/℃ |
Độ rộng dải | DC ~ 20KHz |
Tiêu thụ hiện tại | ≤25mA |
Nhiệt độ làm việc | -10℃~+70℃ |
Nhiệt độ bảo quản | -25℃~+85℃ |
kháng áp suất cách ly | 2,5kV/50Hz,1 phút |
Điện áp bù đắp | ≤20mvV |
đầu ra bằng không | ≤0,15mA |
di/dt theo dõi | >50A/Mỹ |
Thông số điện
Tham số | Biểu tượng | Bài học | Sự chỉ rõ | Điều kiện | ||
tối thiểu | Loại | tối đa | ||||
Phạm vi đo danh nghĩa | IPN | Một | -500 | 500 | ||
Cung cấp hiệu điện thế | UC | V | 7.2 | 12 | 18 | độ chính xác đầy đủ |
Mức tiêu thụ hiện tại @IP=0A | vi mạch | mA | 26 | UC=12V, T=25°C | ||
Mức tiêu thụ hiện tại @IP=500A | vi mạch | mA | 250 | UC=12V, T=25°C | ||
Lỗi độ nhạy Độ chính xác | XG | % | -0,5 | 0,5 | = -40 đến 85°C; | |
Độ lệch = 0A | iOS | Một | ±0,2 | = -40 đến 85°C;± 3 sigma | ||
Lỗi tuyến tính với IPN | εL | % | 0,1 | @nhiệt độ phòng | ||
Hệ số nhiệt độ của G | TCG | trang/phút/ | ||||
