Thông tin chi tiết sản phẩm:
|
| từ khóa: | Cảm biến dòng điện một chiều hiệu ứng Hall | quá điện áp: | 24V/1 phút |
|---|---|---|---|
| điện áp xả tĩnh điện: | 4KV | Điện áp Rms để kiểm tra cách điện AC: | 50Hz 1 phút 2,5KV |
| Vật mẫu: | có sẵn | loại cầu chì: | Các loại giá đỡ cầu chì |
| Nhiệt độ làm việc: | -20-70℃ | Nguồn cấp:: | DC24V,DC12V,AC220V |
| Làm nổi bật: | Cảm Biến Dòng Hiệu Ứng Hall Đáp Ứng Nhanh,Cảm Biến Dòng Hiệu Ứng Hall 4KV,Cảm Biến Dòng DC Hiệu Ứng Hall |
||

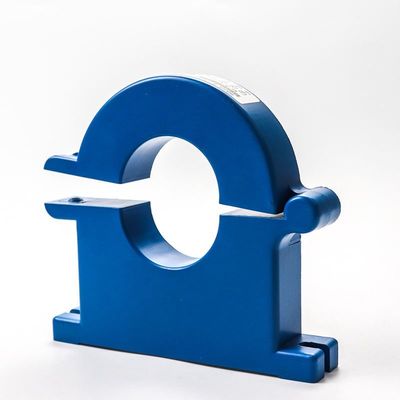

Phản ứng nhanh Hiệu ứng Hall Cảm biến hiện tại Kích thước nhỏ Trọng lượng nhẹ Cài đặt dễ dàng
Cảm biến Hall là cảm biến từ trường được chế tạo theo hiệu ứng Hall.Hiệu ứng Hall là một loại hiệu ứng điện từ.Hiện tượng này được Hall (AHHall, 1855-1938) phát hiện năm 1879 khi ông đang nghiên cứu cơ chế dẫn điện của kim loại.Sau đó, người ta phát hiện ra rằng chất bán dẫn và chất lỏng dẫn điện cũng có hiệu ứng này và hiệu ứng Hall của chất bán dẫn mạnh hơn nhiều so với kim loại.Các yếu tố Hall khác nhau được tạo ra từ hiện tượng này được sử dụng rộng rãi trong công nghệ tự động hóa công nghiệp, công nghệ phát hiện và xử lý thông tin, v.v.Hiệu ứng Hall là một phương pháp cơ bản để nghiên cứu tính chất của vật liệu bán dẫn.Hệ số Hall được đo bằng thí nghiệm hiệu ứng Hall có thể xác định các tham số quan trọng như loại độ dẫn điện, nồng độ hạt tải điện và độ linh động hạt tải điện của vật liệu bán dẫn.
đặc trưng
Cảm biến dòng CAB500 Series dựa trên công nghệ Vòng lặp đóng chủ động của Sinomags,
với đầu ra kỹ thuật số CANBUS.Nó có thể được sử dụng để đo dòng định mức 500A.Sử dụng công nghệ Bù trừ kỹ thuật số độc quyền.Sản phẩm này mang đến sự kết hợp tốt nhất giữa hiệu suất và độ tin cậy.
Sai số ± 0,2A @ ±<30A, Sai số ±0,5A @ ±<100A;Sai số ±1.0A @ ±100A-300A;Sai số ±1.5A @ >±300-500A.
Khả năng tương thích điện từ cao chống lại môi trường nhiễu điện từ phức tạp.
Chống nhiễu từ tính tuyệt vời.
Có thể xuất bus, thuận tiện cho việc tích hợp hệ thống.
Khả năng quá dòng cực cao
thông số chung
Nhiệt độ làm việc: -40°C~+85°C;
Điện trở cách điện: >= 500 MΩ;
Điện áp Rms để kiểm tra cách điện AC 50Hz 1 phút 2,5KV Quá điện áp 24V/1 phút
Điện áp xả tĩnh điện 4KV
|
Cài đặt
|
Đường ray tiêu chuẩn + Cố định vít phẳng
|
|
Dòng định mức bên gốc
|
50A;100A;200A;500A;
800A;1000A;tùy biến |
|
Phạm vi đo bên gốc
|
100A-1200A
|
|
đầu ra định mức
|
5V;DC0~20mA;DC4~20mA;tùy chỉnh
|
|
Nguồn điện phụ trợ
|
DC12V,DC24V,DC±12V,DC±15V
|
|
Dung tải
|
Đầu ra điện áp: 5mA;
Đầu ra hiện tại: 6V; |
|
tuyến tính
|
0,005
|
|
Sự chính xác
|
0,01
|
|
Thời gian đáp ứng
|
<200ms
|
|
nhiệt độ trôi
|
≤500PPM/℃
|
|
Độ rộng dải
|
DC ~ 20KHz
|
|
Tiêu thụ hiện tại
|
≤25mA
|
|
Nhiệt độ làm việc
|
-10℃~+70℃
|
|
Nhiệt độ bảo quản
|
-25℃~+85℃
|
|
kháng áp suất cách ly
|
2,5kV/50Hz,1 phút
|
|
Điện áp bù đắp
|
≤20mvV
|
|
đầu ra bằng không
|
≤0,15mA
|
|
di/dt theo dõi
|
>50A/Mỹ
|
Thông số điện
|
Tham số |
Biểu tượng |
Bài học |
Sự chỉ rõ |
Điều kiện |
||
|
tối thiểu |
Loại |
tối đa |
||||
|
Phạm vi đo danh nghĩa |
IPN |
Một |
-500 |
500 |
||
|
Cung cấp hiệu điện thế |
UC |
V |
7.2 |
12 |
18 |
độ chính xác đầy đủ |
|
Mức tiêu thụ hiện tại @IP=0A |
vi mạch |
mA |
26 |
UC=12V, T=25°C |
||
|
Mức tiêu thụ hiện tại @IP=500A |
vi mạch |
mA |
250 |
UC=12V, T=25°C |
||
|
Lỗi độ nhạy Độ chính xác |
XG |
% |
-0,5 |
0,5 |
= -40 đến 85°C; |
|
|
Độ lệch = 0A |
iOS |
Một |
±0,2 |
= -40 đến 85°C;± 3 sigma |
||
|
Lỗi tuyến tính với IPN |
εL |
% |
0,1 |
@nhiệt độ phòng |
||
|
Hệ số nhiệt độ của G |
TCG |
trang/phút/ |
||||
Thông số đầu ra CAB-500 CÓ THỂ
Tốc độ CANBUS tham khảo bảng phiên bản sản phẩm, giao thức CANBUS: phiên bản 2.0A/B
Dung sai dao động CAN: 0,3125%
Thứ tự byte: big endian (Motorola)
Điện trở kết thúc 120 ohm được thêm vào bên ngoài, trở kháng CAN bên trong = 2,4Kohm
|
Mô tả tin nhắn |
ID CÓ THỂ |
Tên |
Độ dài dữ liệu (byte) |
Loại khung |
Loại khởi chạy tin nhắn |
mô tả tín hiệu |
Tên tín hiệu |
bit bắt đầu |
bit kết thúc |
|
Ip hiện tại (mA) |
0x3C2 |
CAB500 |
số 8 |
Tiêu chuẩn |
Tin nhắn theo chu kỳ cứ sau 10ms |
Giá trị IP: 80000000H= 0mA, 7FFFFFFFFH= - 1mA, 80000001H= 1mA |
IP_VALUE |
0 |
31 |
|
b0: Thông tin lỗi (0=Bình thường ,1=lỗi) |
ERROR_INDICATION |
32 |
32 |
||||||
|
b7-b1:RxChất lượng (0-100%) |
ERROR_INFORMATION |
33 |
39 |
||||||
|
Các bit trống (sửa thành 0) |
KHÔNG ĐỊNH NGHĨA |
40 |
47 |
||||||
|
Phiên bản PCBA |
48 |
55 |
|||||||
|
PHẦN MỀM Ver |
56 |
63 |
