Thông tin chi tiết sản phẩm:
|
| thai nhi: | Đặc tính tự phục hồi tốt | điện dung:: | 1.2uf |
|---|---|---|---|
| Điện áp định mức:: | 250-310V | Nguyên liệu: | Màng Polypropylen kim loại hóa |
| Đăng kí: | Mục đích chung | từ khóa: | Tụ điện an toàn X2 |
| Làm nổi bật: | Tụ 1.5 UF,155k Tụ 1.5 UF,tụ 155k |
||

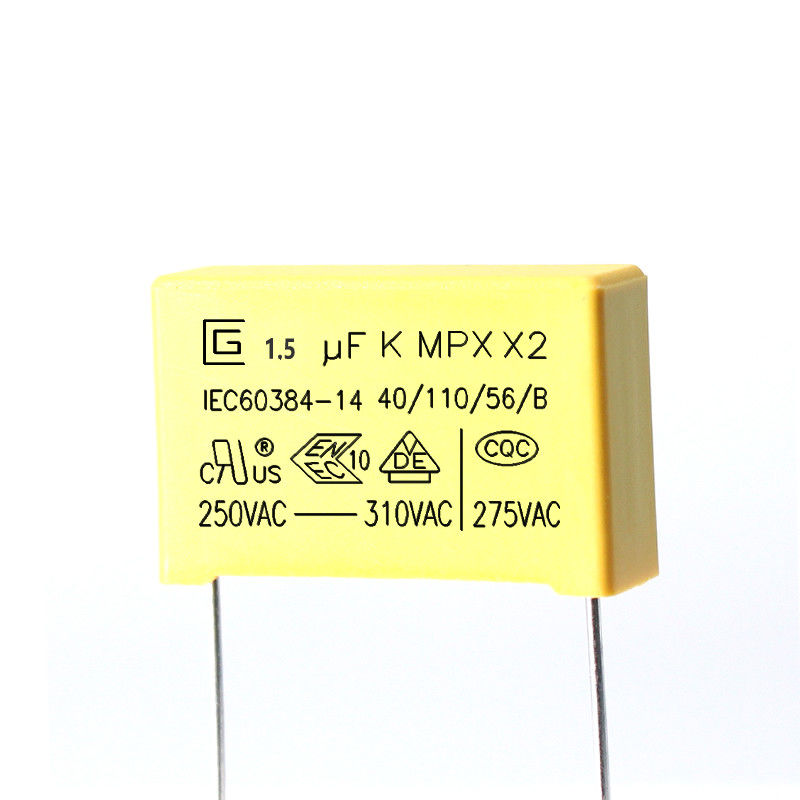

Màng Polypropylen kim loại 1.5uf 155K 125VAC X2 Tụ điện an toàn Đặc tính tự phục hồi tốt
Tụ điện an toàn X2 là một loại tụ điện an toàn.Tụ điện an toàn được sử dụng trong những trường hợp như vậy, tức là sau khi tụ điện bị hỏng sẽ không gây điện giật và không gây nguy hiểm cho an toàn cá nhân.
1. Cấu trúc chính của tụ điện an toàn X2.
Nó được làm bằng cuộn dây cấu trúc không cảm ứng màng polypropylen kim loại, sử dụng dây thép mạ đồng đóng hộp, vỏ nhựa và gói nhựa epoxy chống cháy.
Màng polypropylen được sử dụng làm chất điện môi và lớp kim loại nhôm kẽm trên bề mặt được làm bay hơi chân không làm điện cực.Nó được sản xuất bằng cách cuộn dây và các quá trình khác.Bên ngoài được đóng gói bằng vỏ nhựa chống cháy (PBT) và trong chậu bằng nhựa epoxy.Thiết kế ngoại hình nhỏ gọn và phù hợp cho việc lắp đặt mật độ cao.
Tụ điện an toàn X2.pdf
Đặc điểm của tụ điện an toàn X2
Cấu trúc không cảm ứng với màng polypropylene kim loại hóa.
Chống ẩm tuyệt vời.
tự chữa bệnh.
Đặc tính chống cháy tuyệt vời.
Có khả năng chịu được các cú sốc quá điện áp.
Việc sử dụng tụ điện an toàn X2.
Loại bỏ nhiễu điện từ.
Nhảy các dòng.
Nó phù hợp cho việc giảm điện trở-điện dung của ampe kế, trình điều khiển đèn LED, bộ điều khiển, v.v. nối tiếp trong mạch.
đánh dấu
1. Logo CIGU:
2. Điện dung:(104K ,0,1μF)
3. Dung sai điện dung:(K)±10%
4. Điện áp định mức:250,275,300,305,310VAC 5. Loại sản phẩm:X2
6. Loại sản phẩm: MPX
7. Hạng mục khí hậu: 40/110/56
8. Lớp dễ cháy thụ động: B
9. Dấu chấp thuận của Trung Quốc: CQC
10. Dấu chấp thuận của Đức:VDE
11. Dấu phê duyệt ENEC:ENEC
12. Dấu chấp thuận của Mỹ: CUL
13. Tiêu chuẩn phê duyệt:IEC60384-14
|
KHÔNG. |
Vật liệu chính |
Sự chỉ rõ |
Nhận xét |
|
1 |
Màng polypropylen kim loại hóa |
MPPZAH hoặc MPPA(5~12μm) |
--- |
|
2 |
đường Zn,Sn |
Hợp kim Zn hoặc Zn và Sn |
--- |
|
3 |
Phần cuối |
Cu(Dây đồng) (Φ0,55 hoặc 0,75mm) |
±0,05mm |
|
4 |
Vật liệu kín |
Nhựa epoxy |
UL94-V0 |
|
5 |
Vỏ nhựa |
PBT |
UL94-V0 |
Đặc trưng
1. Điều này được thiết kế đặc biệt cho các ứng dụng nối tiếp với mạch chính 100Vac-240Vac, tức là bộ chia điện dung, ví dụ, đồng hồ đo năng lượng, trình điều khiển LED, v.v.
2. Màng polypropylene kim loại hóa
3. Đặc tính tự phục hồi tốt, chịu được ứng suất điện áp đột biến
4. Độ ổn định lâu dài của điện dung
5. Đặc tính tốt trong môi trường ẩm ướt
6. Khả năng chống cháy chủ động và thụ động tuyệt vời
Cấu tạo và nguyên liệu chính của sản phẩm
Thông số kỹ thuật (IEC 60384-14)
| Các bài kiểm tra | Các yêu cầu thực hiện | Điều kiện kiểm tra |
| điện dung | Trong dung sai được chỉ định | 1KHz, Tối đa 1Vrms.ở 25℃ |
| Yếu tố tản | Tối đa 0,001 (0,1%) | 1KHz, Tối đa 1Vrms.ở 25℃ |
| bằng chứng điện áp | Sẽ không có bất thường | Giữa các cực 4.3UR (Vdc) Kiểm tra 60 giây. |
| Giữa thiết bị đầu cuối và vỏ bọc UR×200％+1500Vac, 60 giây. | ||
| Vật liệu chống điện | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000 giây | 100±15Vdc, 60 giây / 25℃ |
| Sự mạnh mẽ của chấm dứt | Không bị đứt dây và không bị hỏng tụ điện |
Lực căng của lực tải đầu cuối: 1,0 Kg |
|
Độ bền uốn của lực tải đầu cuối: 0,5 Kg |
||
| Chịu nhiệt để hàn |
(1) Ngoại hình : Không có thiệt hại rõ ràng |
Nhiệt độ hàn: 260 ± 5 ℃ |
| khả năng hàn | 95% bề mặt thiếc |
Nhiệt độ hàn: 260 ± 5 ℃ |
| Thay đổi nhiệt độ nhanh chóng | Các tụ điện phải được kiểm tra bằng mắt và không được có hư hỏng nhìn thấy được. |
Nhiệt độ loại thấp hơn: -40 ℃ |
| Rung động | Các tụ điện phải được kiểm tra bằng mắt và không được có hư hỏng nhìn thấy được |
Dải tần: 10~55Hz |
| Các bài kiểm tra | Các yêu cầu thực hiện | Điều kiện kiểm tra |
| trình tự khí hậu |
(1) Ngoại hình : Không có thiệt hại rõ ràng |
nhiệt khô |
|
Lạnh lẽo |
||
| Trạng thái ổn định nhiệt ẩm |
(1) Ngoại hình : Không có thiệt hại rõ ràng |
+40°C và 93% RH, 56 ngày |
| Sạc và xả |
(1) Ngoại hình : Không có thiệt hại rõ ràng |
Điện áp thử nghiệm : √2 x URVAC 50 Hz |
| sức chịu đựng |
(1) Ngoại hình : Không có thiệt hại nhìn thấy được |
1,25 x UR VAC 50 Hz, mỗi giờ một lần |
Điều kiện bảo quản
1 cần lưu ý rằng khả năng hàn của các đầu cực có thể bị suy giảm khi được bảo quản hầu như không có khí quyển trong một khoảng thời gian dài trước đó.
2 Nó không nên được đặt ở nơi có nhiệt độ đặc biệt cao và độ ẩm cao, nó phải tuân theo các điều kiện sau (giữ trong bao bì gốc)
Nhiệt độ: 35 MAX Độ ẩm tương đối: 60% MAX
3 Thời hạn bảo quản:Hỏng:Tối đa 12 tháng (kể từ ngày sản xuất được ghi trên nhãn trong túi đóng gói)
Yêu cầu về môi trường
1 Tuân thủ yêu cầu của RoHS.
2 Tuân thủ yêu cầu của REACH.
3 Không có Halogen (theo yêu cầu).
4 Vui lòng xem tệp đính kèm 2 để biết các bản sao thử nghiệm của Rohs và Reach của bên thứ ba
Kiểm soát chất lượng
cơ cấu sản phẩm
Tiêu chuẩn tham chiếu
GB-T2693-2001(IDT IEC 60384-1-2008)Tụ điện cố định để sử dụng trong thiết bị điện tử –Phần 1: Thông số kỹ thuật chung
GB-T14472-1988 Tụ điện cố định để sử dụng trong thiết bị điện tử –Phần 16:Thông số kỹ thuật theo từng phần: Tụ điện DC màng polypropylene kim loại hóa cố định
IEC-60384-14-2005 Tụ điện cố định để sử dụng trong thiết bị điện tử –Phần 16: Đặc điểm kỹ thuật theo từng phần: Tụ điện DC màng polypropylene kim loại hóa cố định
GB-T 2828.1-2003 Quy trình lấy mẫu để kiểm tra theo thuộc tính—Phần 1: Phương án lấy mẫu được lập chỉ mục theo giới hạn chất lượng chấp nhận (AQL) để kiểm tra từng lô (ISO 2859-1:1999, IDT)
đóng gói
Túi nhựa là bao bì tối thiểu. Số lượng là 100,200,300, 500,1000 CÁI.
Nhãn của RoHS bao gồm tên sản phẩm, thông số kỹ thuật, số lượng, số lô, ngày sản xuất, v.v.
Một hộp bên trong có túi N PCS
Kích thước hộp bên trong (L×W×H)=23×30×30cm Đánh dấu cho RoHS VÀ SVHC
Một hộp bên ngoài có hai hộp bên trong
Kích thước hộp bên ngoài (L×W×H)=48×32,2×33cm Đánh dấu cho RoHS VÀ SVHC
