Thông tin chi tiết sản phẩm:
|
| thai nhi: | Thuộc tính chống cháy tuyệt vời | điện dung:: | 1.0uf |
|---|---|---|---|
| Điện áp định mức:: | 250-310V | Nhiệt độ hoạt động: | -40℃～+110℃ |
| Đăng kí:: | Thiết bị gia dụng, nguồn điện, ampe kế | phương tiện có sẵn: | bảng dữ liệu, ảnh |
| Làm nổi bật: | Tụ điện an toàn 105K X2,Tụ điện an toàn X2 1.0 Uf,tụ điện 105k |
||

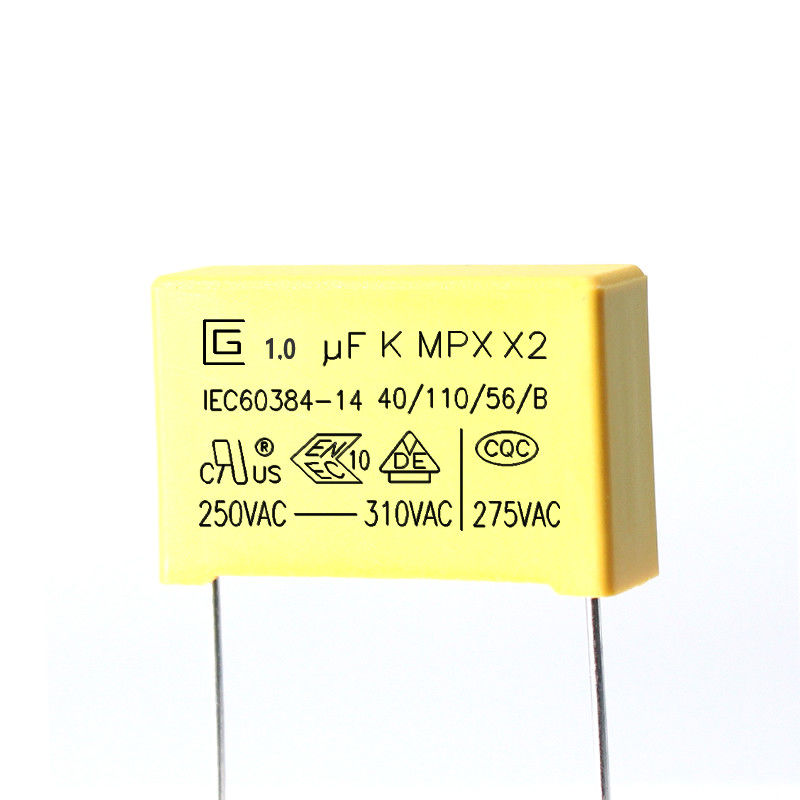

Tuổi thọ cao do Tụ điện an toàn 1.0uf 105K 275VAC X2 Đặc tính chống cháy tuyệt vời
Tụ điện an toàn X2.pdf
Tụ điện X --- tụ điện phim polypropylene kim loại hóa;thông thường, tụ điện X chủ yếu được làm bằng tụ điện phim polyester với khả năng chống dòng gợn tương đối lớn.Loại tụ điện này có thể tích lớn, nhưng nó cho phép dòng điện lớn để sạc và xả tức thời, và điện trở trong của nó tương ứng nhỏ.Tụ điện X sử dụng hình vuông bên ngoài và OPP điện áp cao bên trong (xử lý cuộn dây bằng vật liệu polypropylen kim loại hóa) trong bao bì nhựa.Vật liệu OPP không chỉ có hiệu suất điện tốt hơn mà còn có thể giảm tác động của các xung tần số cao một cách hiệu quả khi được kết nối song song với đầu vào của nguồn điện.Hiệu ứng quyền lực.
đánh dấu
1. Logo CIGU:
2. Điện dung:(104K ,0,1μF)
3. Dung sai điện dung:(K)±10%
4. Điện áp định mức:250,275,300,305,310VAC 5. Loại sản phẩm:X2
6. Loại sản phẩm: MPX
7. Hạng mục khí hậu: 40/110/56
8. Lớp dễ cháy thụ động: B
9. Dấu chấp thuận của Trung Quốc: CQC
10. Dấu phê duyệt của Đức: VDE
11. Dấu phê duyệt ENEC: ENEC
12. Dấu chấp thuận của Mỹ: CUL
13. Tiêu chuẩn phê duyệt: IEC60384-14
Giới thiệu sản phẩm
MPX được quấn bằng chất điện môi màng polypropylene kim loại hóa, cấu trúc không cảm ứng, dây dẫn bằng đồng đóng hộp và lớp phủ nhựa epoxy chống cháy.Chúng có tính năng tự phục hồi tuyệt vời và khả năng chống cháy tốt theo tiêu chuẩn UL 94-V0
gõ ứng dụng
Sản phẩm sẽ được sử dụng rộng rãi cho các bộ triệt nhiễu và các ứng dụng tụ điện xuyên dòng. Thích hợp để sử dụng trong các trường hợp hỏng tụ điện sẽ không dẫn đến nguy cơ bị điện giật.
Đặc trưng
1 Xây dựng không cảm ứng
2 Chống ẩm cao
3 Thuộc tính tự phục hồi
4 Loại chống cháy (tuân thủ UL 94V-0)
5 Tổn thất rất nhỏ
6 Đặc tính tần số và nhiệt độ tuyệt vời
7 Điện trở cách điện cao
Thông số kỹ thuật (IEC 60384-14)
| Các bài kiểm tra | Các yêu cầu thực hiện | Điều kiện kiểm tra |
| điện dung | Trong dung sai được chỉ định | 1KHz, Tối đa 1Vrms.ở 25℃ |
| Yếu tố tản | Tối đa 0,001 (0,1%) | 1KHz, Tối đa 1Vrms.ở 25℃ |
| bằng chứng điện áp | Sẽ không có bất thường | Giữa các cực 4.3UR (Vdc) Kiểm tra 60 giây. |
| Giữa thiết bị đầu cuối và vỏ bọc UR×200％+1500Vac, 60 giây. | ||
| Vật liệu chống điện | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000 giây | 100±15Vdc, 60 giây / 25℃ |
| Sự mạnh mẽ của chấm dứt | Không bị đứt dây và không bị hỏng tụ điện |
Lực căng của lực tải đầu cuối: 1,0 Kg Thời gian giữ: 10 ± 1 giây |
|
Độ bền uốn của lực tải đầu cuối: 0,5 Kg Thời gian uốn : 4 x 90 ﾟ |
||
| Chịu nhiệt để hàn |
(1) Ngoại hình : Không có thiệt hại rõ ràng (2) △C/C : ≤ ±5% giá trị ban đầu |
Nhiệt độ hàn: 260 ± 5 ℃ Thời gian hàn: 5 ± 0,5 giây |
| khả năng hàn | 95% bề mặt thiếc |
Nhiệt độ hàn: 260 ± 5 ℃ Thời gian hàn: 2 ± 0,5 giây |
| Thay đổi nhiệt độ nhanh chóng | Các tụ điện phải được kiểm tra bằng mắt và không được có hư hỏng nhìn thấy được. |
Nhiệt độ loại thấp hơn: -40 ℃ Nhiệt độ loại trên: 110℃ Số chu kỳ: 5 Thời lượng t1 = 30 phút |
| Rung động | Các tụ điện phải được kiểm tra bằng mắt và không được có hư hỏng nhìn thấy được |
Dải tần: 10~55Hz Khóa học: X,Y,Z (trục) 2h/trục ( tổng cộng 6h) Biên độ dịch chuyển: 0,75mm |
| Các bài kiểm tra | Các yêu cầu thực hiện | Điều kiện kiểm tra |
| trình tự khí hậu |
(1) Ngoại hình : Không có thiệt hại rõ ràng (2) △C/C : ≤ ±5% giá trị ban đầu (3) DF ( tanδ): ≤ 0,008 giá trị gia tăng (4) IR : ≥ 50% giới hạn áp dụng (5) Bằng chứng điện áp: Bình thường |
nhiệt khô Nhiệt độ trên: 110oC Thời lượng thấp hơn: 16 giờ |
|
Lạnh lẽo Nhiệt độ: -40℃ Thời lượng: 2 giờ |
||
| Trạng thái ổn định nhiệt ẩm |
(1) Ngoại hình : Không có thiệt hại rõ ràng (2) △C/C : ≤ ±5% giá trị ban đầu (3) DF ( tanδ): ≤ 0,008 giá trị gia tăng (4) IR : ≥ 50% giới hạn áp dụng (5) Bằng chứng điện áp: Bình thường |
+40°C và 93% RH, 56 ngày |
| Sạc và xả |
(1) Ngoại hình : Không có thiệt hại rõ ràng (2) △C/C : ≤ ±10% giá trị ban đầu (3) DF ( tanδ): ≤ 0,008 giá trị gia tăng (4) IR : ≥ 50% giới hạn áp dụng |
Điện áp thử nghiệm : √2 x URVAC 50 Hz Sạc và xả: 0,5 giây/lần Lặp đi lặp lại trong 10000 chu kỳ |
| sức chịu đựng |
(1) Ngoại hình : Không có thiệt hại nhìn thấy được (2) △C/C : ≤ ±10% giá trị ban đầu (3) DF ( tanδ): ≤ 0,008 giá trị gia tăng (4) IR : ≥ 50% giới hạn áp dụng |
1,25 x UR VAC 50 Hz, mỗi giờ một lần tăng lên 1.000VAC trong 0,1 giây, 1.000 giờ ở nhiệt độ định mức cao hơn |
Điều kiện bảo quản
1 cần lưu ý rằng khả năng hàn của các đầu cực có thể bị suy giảm khi được bảo quản hầu như không có khí quyển trong một khoảng thời gian dài trước đó.
2 Nó không nên được đặt ở nơi có nhiệt độ đặc biệt cao và độ ẩm cao, nó phải tuân theo các điều kiện sau (giữ trong bao bì gốc)
Nhiệt độ: 35 MAX Độ ẩm tương đối: 60% MAX
3 Thời hạn bảo quản:Hỏng:Tối đa 12 tháng (kể từ ngày sản xuất được ghi trên nhãn trong túi đóng gói)
|
Mục |
yêu cầu đặc trưng |
Phương pháp & điều kiện thử nghiệm |
||||||
|
Thể loại khí hậu |
40/110/56 |
|||||||
|
Lớp dễ cháy thụ động |
b |
|||||||
|
Nhiệt độ hoạt động |
-40~+110 |
|||||||
|
Phạm vi điện dung |
0,0022μF~2,2μF |
|||||||
|
dung sai điện dung |
±10%(K),±20%(M) |
1KHz, 1.0Vrms, 25 |
||||||
|
Điện áp định mức |
250V xoay chiều/275V xoay chiều/300V xoay chiều/305V xoay chiều/310V xoay chiều |
|||||||
|
Yếu tố tản |
1KHz<0,10% |
IR≥6000s |
||||||
|
Vật liệu chống điện |
C≤0,33μF |
C>0,33μF |
UR>100V ,100VDC, |
|||||
|
IR≥15000MΩ |
IR≥6000s |
60S,20 |
||||||
|
Chịu được điện áp giữa các thiết bị đầu cuối |
Không có sự cố vĩnh viễn hoặc flashover |
4.3UR(dc) 60s 25Cắt 10mA hiện tại |
||||||
|
Chịu được điện áp giữa thiết bị đầu cuối và trường hợp |
Không có sự cố vĩnh viễn hoặc flashover |
2UR+1500V(ac) 60s 25 ≥2000V(ac) 25 |
||||||
|
TỐI ĐAThời gian tăng xung (dv/dt) |
khoảng cách chì |
|||||||
|
7,5mm 600V/μs |
10 mm |
15mm |
22,5mm |
27,5mm |
37,5mm 100V/μs |
|||
Yêu cầu về môi trường
1 Tuân thủ yêu cầu của RoHS.
2 Tuân thủ yêu cầu của REACH.
3 Không có Halogen (theo yêu cầu).
4 Vui lòng xem tệp đính kèm 2 để biết các bản sao thử nghiệm của Rohs và Reach của bên thứ ba
Kiểm soát chất lượng
cơ cấu sản phẩm
