Thông tin chi tiết sản phẩm:
|
| thai nhi: | Tổn thất rất thấp ở tần số cao, phù hợp với dòng điện cao | điện dung:: | 0,33uf |
|---|---|---|---|
| Điện áp định mức:: | 250-310V | Nhiệt độ hoạt động: | -40℃～+110℃ |
| Phẩm chất: | 100% Thương Hiệu Mới & Chính Hãng | Loại gói: | xuyên lỗ |
| Làm nổi bật: | Tụ điện an toàn 0,47 Uf X2,Tụ điện an toàn X2 cấp nguồn |
||

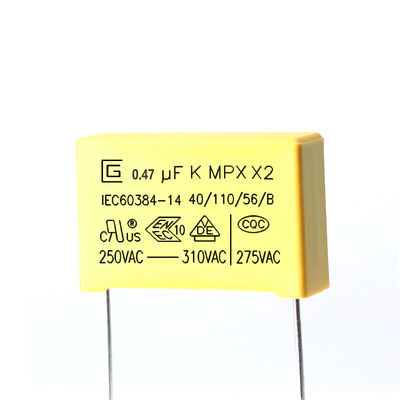

Điện trở cách điện cao 0,47uf 474K 275VAC X2 Tụ điện an toàn để cấp nguồn Chống nhiễu điện từ
Tụ điện an toàn X2.pdf
Chức năng tụ điện X2
1. Loại bỏ nhiễu điện từ của nguồn điện.
Chức năng phổ biến nhất của tụ điện an toàn X2 là triệt tiêu nhiễu điện từ của nguồn điện.Nó thường được đặt ở lối vào của dây trung tính và dây trực tiếp của nguồn điện.Trong nguồn điện, nó thường được sử dụng cùng với tụ Y an toàn.Tụ điện x là một tụ điện được kết nối qua hai dây (LN) của đường dây điện để triệt nhiễu chế độ chung.Tụ điện Y là tụ điện được kết nối giữa hai đường dây điện và mặt đất (LE, NE) và thường xuất hiện theo cặp để triệt nhiễu màng vi sai.Nếu các tụ điện an toàn không được sử dụng trong nguồn điện, các sự cố EMC sẽ xảy ra khi nguồn điện được chứng nhận, do đó, các tụ điện an toàn là không thể thiếu.
2. Hiệu ứng giảm điện trở-điện dung.
Ngoài việc triệt tiêu nhiễu điện từ của nguồn điện, X2 cũng có thể được mắc nối tiếp trong mạch với nguồn điện 100~250VAC và được sử dụng làm tụ điện hạ bậc RC.Mạch giảm điện trở-điện dung tương đối đơn giản và tiết kiệm, thường được sử dụng trong một số mạch công suất thấp, chẳng hạn như mô-đun LED và điều khiển thiết bị gia dụng nhỏ.
đánh dấu
1. Logo CIGU:
2. Điện dung:(104K ,0,1μF)
3. Dung sai điện dung:(K)±10%
4. Điện áp định mức:250,275,300,305,310VAC 5. Loại sản phẩm:X2
6. Loại sản phẩm: MPX
7. Hạng mục khí hậu: 40/110/56
8. Lớp dễ cháy thụ động: B
9. Dấu chấp thuận của Trung Quốc: CQC
10. Dấu chấp thuận của Đức:VDE
11. Dấu phê duyệt ENEC:ENEC
Giới thiệu sản phẩm
MPX được quấn bằng chất điện môi màng polypropylene kim loại hóa, cấu trúc không cảm ứng, dây dẫn bằng đồng đóng hộp và lớp phủ nhựa epoxy chống cháy.Chúng có tính năng tự phục hồi tuyệt vời và khả năng chống cháy tốt theo tiêu chuẩn UL 94-V0
Đặc trưng
1 Xây dựng không cảm ứng
2 Chống ẩm cao
3 Thuộc tính tự phục hồi
4 Loại chống cháy (tuân thủ UL 94V-0)
5 Tổn thất rất nhỏ
Cấu tạo và nguyên liệu chính của sản phẩm
Thông số kỹ thuật (IEC 60384-14)
| Các bài kiểm tra | Các yêu cầu thực hiện | Điều kiện kiểm tra |
| điện dung | Trong dung sai được chỉ định | 1KHz, Tối đa 1Vrms.ở 25℃ |
| Yếu tố tản | Tối đa 0,001 (0,1%) | 1KHz, Tối đa 1Vrms.ở 25℃ |
| bằng chứng điện áp | Sẽ không có bất thường | Giữa các cực 4.3UR (Vdc) Kiểm tra 60 giây. |
| Giữa thiết bị đầu cuối và vỏ bọc UR×200％+1500Vac, 60 giây. | ||
| Vật liệu chống điện | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000 giây | 100±15Vdc, 60 giây / 25℃ |
| Sự mạnh mẽ của chấm dứt | Không bị đứt dây và không bị hỏng tụ điện |
Lực căng của lực tải đầu cuối: 1,0 Kg Thời gian giữ: 10 ± 1 giây |
|
Độ bền uốn của lực tải đầu cuối: 0,5 Kg Thời gian uốn : 4 x 90 ﾟ |
||
| Chịu nhiệt để hàn |
(1) Ngoại hình : Không có thiệt hại rõ ràng (2) △C/C : ≤ ±5% giá trị ban đầu |
Nhiệt độ hàn: 260 ± 5 ℃ Thời gian hàn: 5 ± 0,5 giây |
| khả năng hàn | 95% bề mặt thiếc |
Nhiệt độ hàn: 260 ± 5 ℃ Thời gian hàn: 2 ± 0,5 giây |
| Thay đổi nhiệt độ nhanh chóng | Các tụ điện phải được kiểm tra bằng mắt và không được có hư hỏng nhìn thấy được. |
Nhiệt độ loại thấp hơn: -40 ℃ Nhiệt độ loại trên: 110℃ Số chu kỳ: 5 Thời lượng t1 = 30 phút |
| Rung động | Các tụ điện phải được kiểm tra bằng mắt và không được có hư hỏng nhìn thấy được |
Dải tần: 10~55Hz Khóa học: X,Y,Z (trục) 2h/trục ( tổng cộng 6h) Biên độ dịch chuyển: 0,75mm |
| Các bài kiểm tra | Các yêu cầu thực hiện | Điều kiện kiểm tra |
| trình tự khí hậu |
(1) Ngoại hình : Không có thiệt hại rõ ràng (2) △C/C : ≤ ±5% giá trị ban đầu (3) DF ( tanδ): ≤ 0,008 giá trị gia tăng (4) IR : ≥ 50% giới hạn áp dụng (5) Bằng chứng điện áp: Bình thường |
nhiệt khô Nhiệt độ trên: 110oC Thời lượng thấp hơn: 16 giờ |
|
Lạnh lẽo Nhiệt độ: -40℃ Thời lượng: 2 giờ |
||
| Trạng thái ổn định nhiệt ẩm |
(1) Ngoại hình : Không có thiệt hại rõ ràng (2) △C/C : ≤ ±5% giá trị ban đầu (3) DF ( tanδ): ≤ 0,008 giá trị gia tăng (4) IR : ≥ 50% giới hạn áp dụng (5) Bằng chứng điện áp: Bình thường |
+40°C và 93% RH, 56 ngày |
| Sạc và xả |
(1) Ngoại hình : Không có thiệt hại rõ ràng (2) △C/C : ≤ ±10% giá trị ban đầu (3) DF ( tanδ): ≤ 0,008 giá trị gia tăng (4) IR : ≥ 50% giới hạn áp dụng |
Điện áp thử nghiệm : √2 x URVAC 50 Hz Sạc và xả: 0,5 giây/lần Lặp đi lặp lại trong 10000 chu kỳ |
| sức chịu đựng |
(1) Ngoại hình : Không có thiệt hại nhìn thấy được (2) △C/C : ≤ ±10% giá trị ban đầu (3) DF ( tanδ): ≤ 0,008 giá trị gia tăng (4) IR : ≥ 50% giới hạn áp dụng |
1,25 x UR VAC 50 Hz, mỗi giờ một lần tăng lên 1.000VAC trong 0,1 giây, 1.000 giờ ở nhiệt độ định mức cao hơn |
Điều kiện bảo quản
1 cần lưu ý rằng khả năng hàn của các đầu cực có thể bị suy giảm khi được bảo quản hầu như không có khí quyển trong một khoảng thời gian dài trước đó.
2 Nó không nên được đặt ở nơi có nhiệt độ đặc biệt cao và độ ẩm cao, nó phải tuân theo các điều kiện sau (giữ trong bao bì gốc)
Nhiệt độ: 35 MAX Độ ẩm tương đối: 60% MAX
3 Thời hạn bảo quản:Hỏng:Tối đa 12 tháng (kể từ ngày sản xuất được ghi trên nhãn trong túi đóng gói)
Yêu cầu về môi trường
1 Tuân thủ yêu cầu của RoHS.
2 Tuân thủ yêu cầu của REACH.
3 Không có Halogen (theo yêu cầu).
4 Vui lòng xem tệp đính kèm 2 để biết các bản sao thử nghiệm của Rohs và Reach của bên thứ ba
Kiểm soát chất lượng
cơ cấu sản phẩm
đóng gói
Túi nhựa là bao bì tối thiểu. Số lượng là 100,200,300, 500,1000 CÁI.
Nhãn của RoHS bao gồm tên sản phẩm, thông số kỹ thuật, số lượng, số lô, ngày sản xuất, v.v.
Một hộp bên trong có túi N PCS
Kích thước hộp bên trong (L×W×H)=23×30×30cm Đánh dấu cho RoHS VÀ SVHC
Một hộp bên ngoài có hai hộp bên trong
Kích thước hộp bên ngoài (L×W×H)=48×32,2×33cm Đánh dấu cho RoHS VÀ SVHC
