Thông tin chi tiết sản phẩm:
|
| thai nhi: | Đặc tính tần số và nhiệt độ tuyệt vời | điện dung:: | 0,33uf |
|---|---|---|---|
| Điện áp định mức:: | 250-310V | Nhiệt độ hoạt động: | -40℃～+110℃ |
| Đăng kí:: | nguồn điện, ampe kế | phương tiện có sẵn: | bảng dữ liệu, ảnh |
| Làm nổi bật: | Tụ An Toàn X2 Tổn Thất Nhỏ,Tụ An Toàn X2 154K,0.33 uf 275v |
||
Tổn thất nhỏ 0,33uf 154K 275VAC X2 Tụ điện an toàn Đặc tính tần số và nhiệt độ tuyệt vời
Tụ điện an toàn X2.pdf
Tụ điện an toàn X2 là một loại tụ điện an toàn.Tụ điện an toàn được sử dụng trong những trường hợp như vậy, tức là sau khi tụ điện bị hỏng sẽ không gây điện giật và không gây nguy hiểm cho an toàn cá nhân.
1. Cấu trúc chính của tụ điện an toàn X2.
Nó được làm bằng cuộn dây cấu trúc không cảm ứng màng polypropylen kim loại, sử dụng dây thép mạ đồng đóng hộp, vỏ nhựa và gói nhựa epoxy chống cháy.
Màng polypropylen được sử dụng làm chất điện môi và lớp kim loại nhôm kẽm trên bề mặt được làm bay hơi chân không làm điện cực.Nó được sản xuất bằng cách cuộn dây và các quá trình khác.Bên ngoài được đóng gói bằng vỏ nhựa chống cháy (PBT) và trong chậu bằng nhựa epoxy.Thiết kế ngoại hình nhỏ gọn và phù hợp cho việc lắp đặt mật độ cao.

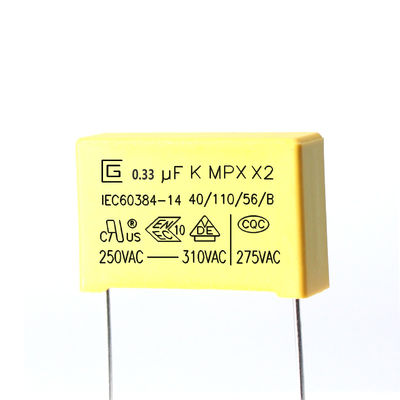

đánh dấu
1. Logo CIGU:
2. Điện dung:(104K ,0,1μF)
3. Dung sai điện dung:(K)±10%
4. Điện áp định mức:250,275,300,305,310VAC 5. Loại sản phẩm:X2
6. Loại sản phẩm: MPX
7. Hạng mục khí hậu: 40/110/56
8. Lớp dễ cháy thụ động: B
9. Dấu chấp thuận của Trung Quốc: CQC
10. Dấu chấp thuận của Đức:VDE
11. Dấu phê duyệt ENEC:ENEC
Giới thiệu sản phẩm
MPX được quấn bằng chất điện môi màng polypropylene kim loại hóa, cấu trúc không cảm ứng, dây dẫn bằng đồng đóng hộp và lớp phủ nhựa epoxy chống cháy.Chúng có tính năng tự phục hồi tuyệt vời và khả năng chống cháy tốt theo tiêu chuẩn UL 94-V0
Đặc trưng
1 Xây dựng không cảm ứng
2 Chống ẩm cao
3 Thuộc tính tự phục hồi
4 Loại chống cháy (tuân thủ UL 94V-0)
5 Tổn thất rất nhỏ
Cấu tạo và nguyên liệu chính của sản phẩm
Thông số kỹ thuật (IEC 60384-14)
| Các bài kiểm tra | Các yêu cầu thực hiện | Điều kiện kiểm tra |
| điện dung | Trong dung sai được chỉ định | 1KHz, Tối đa 1Vrms.ở 25℃ |
| Yếu tố tản | Tối đa 0,001 (0,1%) | 1KHz, Tối đa 1Vrms.ở 25℃ |
| bằng chứng điện áp | Sẽ không có bất thường | Giữa các cực 4.3UR (Vdc) Kiểm tra 60 giây. |
| Giữa thiết bị đầu cuối và vỏ bọc UR×200％+1500Vac, 60 giây. | ||
| Vật liệu chống điện | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000 giây | 100±15Vdc, 60 giây / 25℃ |
| Sự mạnh mẽ của chấm dứt | Không bị đứt dây và không bị hỏng tụ điện |
Lực căng của lực tải đầu cuối: 1,0 Kg Thời gian giữ: 10 ± 1 giây |
|
Độ bền uốn của lực tải đầu cuối: 0,5 Kg Thời gian uốn : 4 x 90 ﾟ |
||
| Chịu nhiệt để hàn |
(1) Ngoại hình : Không có thiệt hại rõ ràng (2) △C/C : ≤ ±5% giá trị ban đầu |
Nhiệt độ hàn: 260 ± 5 ℃ Thời gian hàn: 5 ± 0,5 giây |
| khả năng hàn | 95% bề mặt thiếc |
Nhiệt độ hàn: 260 ± 5 ℃ Thời gian hàn: 2 ± 0,5 giây |
| Thay đổi nhiệt độ nhanh chóng | Các tụ điện phải được kiểm tra bằng mắt và không được có hư hỏng nhìn thấy được. |
Nhiệt độ loại thấp hơn: -40 ℃ Nhiệt độ loại trên: 110℃ Số chu kỳ: 5 Thời lượng t1 = 30 phút |
| Rung động | Các tụ điện phải được kiểm tra bằng mắt và không được có hư hỏng nhìn thấy được |
Dải tần: 10~55Hz Khóa học: X,Y,Z (trục) 2h/trục ( tổng cộng 6h) Biên độ dịch chuyển: 0,75mm |
| Các bài kiểm tra | Các yêu cầu thực hiện | Điều kiện kiểm tra |
| trình tự khí hậu |
(1) Ngoại hình : Không có thiệt hại rõ ràng (2) △C/C : ≤ ±5% giá trị ban đầu (3) DF ( tanδ): ≤ 0,008 giá trị gia tăng (4) IR : ≥ 50% giới hạn áp dụng (5) Bằng chứng điện áp: Bình thường |
nhiệt khô Nhiệt độ trên: 110oC Thời lượng thấp hơn: 16 giờ |
|
Lạnh lẽo Nhiệt độ: -40℃ Thời lượng: 2 giờ |
||
| Trạng thái ổn định nhiệt ẩm |
(1) Ngoại hình : Không có thiệt hại rõ ràng (2) △C/C : ≤ ±5% giá trị ban đầu (3) DF ( tanδ): ≤ 0,008 giá trị gia tăng (4) IR : ≥ 50% giới hạn áp dụng (5) Bằng chứng điện áp: Bình thường |
+40°C và 93% RH, 56 ngày |
| Sạc và xả |
(1) Ngoại hình : Không có thiệt hại rõ ràng (2) △C/C : ≤ ±10% giá trị ban đầu (3) DF ( tanδ): ≤ 0,008 giá trị gia tăng (4) IR : ≥ 50% giới hạn áp dụng |
Điện áp thử nghiệm : √2 x URVAC 50 Hz Sạc và xả: 0,5 giây/lần Lặp đi lặp lại trong 10000 chu kỳ |
| sức chịu đựng |
(1) Ngoại hình : Không có thiệt hại nhìn thấy được (2) △C/C : ≤ ±10% giá trị ban đầu (3) DF ( tanδ): ≤ 0,008 giá trị gia tăng (4) IR : ≥ 50% giới hạn áp dụng |
1,25 x UR VAC 50 Hz, mỗi giờ một lần tăng lên 1.000VAC trong 0,1 giây, 1.000 giờ ở nhiệt độ định mức cao hơn |
Điều kiện bảo quản
1 cần lưu ý rằng khả năng hàn của các đầu cực có thể bị suy giảm khi được bảo quản hầu như không có khí quyển trong một khoảng thời gian dài trước đó.
2 Nó không nên được đặt ở nơi có nhiệt độ đặc biệt cao và độ ẩm cao, nó phải tuân theo các điều kiện sau (giữ trong bao bì gốc)
Nhiệt độ: 35 MAX Độ ẩm tương đối: 60% MAX
3 Thời hạn bảo quản:Hỏng:Tối đa 12 tháng (kể từ ngày sản xuất được ghi trên nhãn trong túi đóng gói)
Yêu cầu về môi trường
1 Tuân thủ yêu cầu của RoHS.
2 Tuân thủ yêu cầu của REACH.
3 Không có Halogen (theo yêu cầu).
4 Vui lòng xem tệp đính kèm 2 để biết các bản sao thử nghiệm của Rohs và Reach của bên thứ ba
Kiểm soát chất lượng
cơ cấu sản phẩm
đóng gói
Túi nhựa là bao bì tối thiểu. Số lượng là 100,200,300, 500,1000 CÁI.
Nhãn của RoHS bao gồm tên sản phẩm, thông số kỹ thuật, số lượng, số lô, ngày sản xuất, v.v.
Một hộp bên trong có túi N PCS
Kích thước hộp bên trong (L×W×H)=23×30×30cm Đánh dấu cho RoHS VÀ SVHC
Một hộp bên ngoài có hai hộp bên trong
Kích thước hộp bên ngoài (L×W×H)=48×32,2×33cm Đánh dấu cho RoHS VÀ SVHC
