Thông tin chi tiết sản phẩm:
|
| Storage Temp. Nhiệt độ lưu trữ. Range Phạm vi: | -40℃~+125℃ | Operating Temp. Nhiệt độ hoạt động. Range Phạm vi: | -25℃~+125℃ |
|---|---|---|---|
| Nguyên liệu: | Gốm sứ | tùy chỉnh: | cung cấp dịch vụ mẫu |
| Đặc trưng: | Lý tưởng cho ứng dụng xuyên suốt | từ khóa: | Tụ điện an toàn |
| Bưu kiện: | xuyên lỗ | Các ứng dụng: | ô tô |
| Làm nổi bật: | Tụ 222M,Tụ 400 Vac |
||

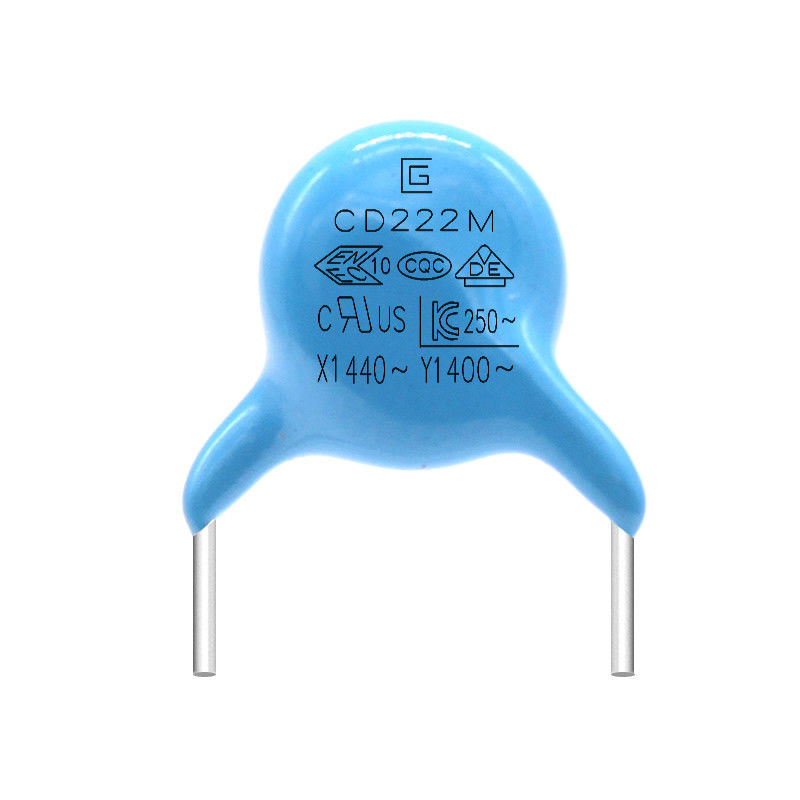

Kích thước nhỏ Hiệu suất cách điện cao Tụ điện an toàn 222M 400VAC Y1 Khả năng chống va đập cao
Sự khác biệt giữa tụ điện Y1 và tụ điện Y2 là gì?
1. Điện áp chịu được và cao độ khác nhau
Điện áp định mức của tụ điện Y1 là 400VAC và điện áp chịu đựng có thể đạt tới 4000VAC
Điện áp định mức của tụ Y2 là 300VAC và điện áp chịu đựng có thể đạt tới 2600VAC
Khoảng cách thông thường của tụ điện Y1 là 10 mm
Khoảng cách thông thường của tụ điện Y2 là 7,5mm
2. Các loại cách nhiệt khác nhau
Tụ điện Y1 thuộc loại cách điện kép hoặc cách điện tăng cường
Tụ điện Y2 thuộc cách điện chính hoặc cách điện phụ
Thuận lợi
1. Chúng tôi có tất cả các mẫu vật liệu, giúp bạn tiết kiệm thời gian tìm kiếm và giới thiệu vật liệu cho bạn nếu bạn cần.
2. Với cùng một sản phẩm chất lượng, chúng tôi có thể cung cấp cho bạn mức giá tốt nhất Yêu cầu sau bán hàng, chúng tôi sẽ cung cấp dịch vụ tốt, chẳng hạn như cập nhật trạng thái sản phẩm, hỗ trợ kỹ thuật, v.v. (trực tuyến 24 giờ)
3. Chúng tôi có nhiều cổ phiếu và thời gian giao hàng thường ngắn.
Các lĩnh vực ứng dụng tụ điện Y1:
Rất lý tưởng để sử dụng trong triệt tiêu nhiễu điện từ và kết nối với nguồn điện lưới, đường dây By-pass, khớp nối ăng-ten, trên đường dây, ứng dụng bảo vệ kép.
|
MỤC |
SỰ CHỈ RÕ |
PHƯƠNG PHÁP VÀ ĐIỀU KIỆN THỬ NGHIỆM |
||||||||||||||||
|
Đạp xe tạm thời
|
Vẻ bề ngoài |
Không có khiếm khuyết rõ rệt |
Tụ điện phải được đưa vào buồng thử nghiệm và phải tiếp xúc với các điều kiện nhiệt độ như trong bảng sau 5 chu kỳ. tiền xử lý: Tụ điện phải được đặt ở nhiệt độ 125 ± 2℃ trong 1 giờ, sau đó đặt ở điều kiện phòng trong 24 ± 2 giờ trước khi đo lần đầu. Xử lý sau: Tụ điện phải được bảo quản trong 24 ± 2 giờ ở điều kiện phòng.
|
|||||||||||||||
|
điện dung Thay đổi |
B: ±10% tối đa E: ±20% tối đa F: ±30% tối đa |
|||||||||||||||||
|
DF |
B,E:tối đa 5,0% F:7,0% tối đa |
|||||||||||||||||
|
hồng ngoại |
tối thiểu 1000MΩ | |||||||||||||||||
|
độ ẩm (Dưới Vững chắc Tiểu bang) |
Vẻ bề ngoài |
Không đánh dấu khuyết điểm |
Đặt tụ điện trong 500±12 giờ ở 40±2℃ trong 95±3% RH. tiền xử lý: Tụ điện phải được đặt ở nhiệt độ 125 ± 2℃ trong 1 giờ, sau đó đặt ở điều kiện phòng trong 24 ± 2 giờ trước khi đo lần đầu. Xử lý sau: Tụ điện phải được bảo quản trong 24 ± 2 giờ ở điều kiện phòng. |
|||||||||||||||
|
điện dung Thay đổi |
B: ±10% tối đa E: ±20% tối đa F: ±30% tối đa |
|||||||||||||||||
|
DF |
B,E:tối đa 5,0% F:7,0% tối đa |
|||||||||||||||||
|
hồng ngoại |
tối thiểu 1500MΩ | |||||||||||||||||
|
điện môi Sức mạnh |
Mỗi mục 8 |
|||||||||||||||||
|
thử nghiệm cuộc sống |
Vẻ bề ngoài |
Không đánh dấu khuyết điểm |
Áp dụng điện áp 500V.AC, ngoại trừ mỗi giờ một lần, điện áp được tăng lên 1000V.AC trong 0,1 giây. Điều đó sẽ được duy trì trong 1000 ± 48 giờ ở 125 ± 2℃. Tiền xử lý: Tụ điện phải được bảo quản ở 125±2℃ trong 1 giờ, sau đó đặt ở điều kiện phòng trong 24±2H trước khi đo lần đầu. Xử lý sau: Tụ điện phải được bảo quản trong 24 ± 2 giờ ở điều kiện phòng. |
|||||||||||||||
|
điện dung Thay đổi |
B: ±10% tối đa E: ±20% tối đa F: ±30% tối đa |
|||||||||||||||||
|
DF |
B,E:tối đa 5,0% F:7,0% tối đa |
|||||||||||||||||
|
hồng ngoại |
tối thiểu 1500MΩ | |||||||||||||||||
Sản phẩm Điện áp, Chất liệu, Kích thước Bảng tham khảo
| Mã sản phẩm và size | Điện áp xoay chiều định mức | Đặc điểm nhiệt độ | Điện dung định mức | Dung sai của điện dung | Kích thước (mm) | |||
| D.max | T.max | P ± 0,8 | ngày ± 0,05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□□150K□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□□220K□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□330K□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□470K□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□560K□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□620K□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□820K□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□□101K□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□□221K□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□□331K□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□□471K□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□□561K□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□□681K□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□□821K□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□□102K□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□□561K□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□□681K□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□□821K□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□□102K□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□□152M□ | 1500pF |
m |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□□222M□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□□332M□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□□152M□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□□222M□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□□332M□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Thông số kỹ thuật và phương pháp thử nghiệm
|
MỤC |
SỰ CHỈ RÕ |
PHƯƠNG PHÁP VÀ ĐIỀU KIỆN THỬ NGHIỆM |
|||||||||||||
|
Nhiệt độ lưu trữ.Phạm vi |
-40℃~+125℃ | ||||||||||||||
|
Nhiệt độ hoạt động.Phạm vi |
-25℃~+125℃ | ||||||||||||||
|
|
Ngoại hình có |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Nhiệt độ.20±2℃ |
|||||||||||||
|
Yếu tố tản |
B,E:2,5% tối đa |
|
|||||||||||||
|
|
10.000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
