Thông tin chi tiết sản phẩm:
|
| Storage Temp. Nhiệt độ lưu trữ. Range Phạm vi: | -40℃~+125℃ | Operating Temp. Nhiệt độ hoạt động. Range Phạm vi: | -25℃~+125℃ |
|---|---|---|---|
| Chất liệu chính: | bảng dữliệu | Tính năng: | Lý tưởng cho ứng dụng xuyên suốt |
| tùy chỉnh:: | Có, cung cấp dịch vụ mẫu | Loại gói: | xuyên lỗ |
| Đăng kí: | cho các ứng dụng AC, Hight Voltage | Kích thước: | Kích thước tùy chỉnh |
| Làm nổi bật: | Tụ điện 471K,Tụ điện loại Y1 |
||

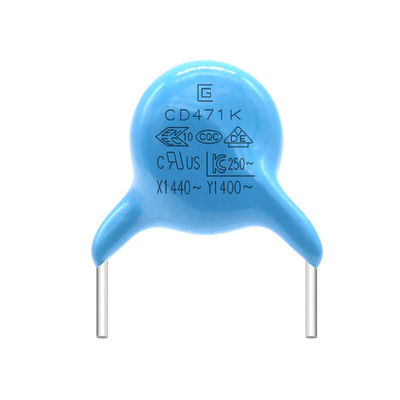

Suy hao thấp 471K 400VAC Y1 Tụ điện an toàn Suy hao tần số cao nhỏ Chịu được tác động của các xung cực đại AC
Tụ điện an toàn Y1 .pdf
Thuận lợi
1. Chúng tôi có tất cả các mẫu vật liệu, giúp bạn tiết kiệm thời gian tìm kiếm. Và giới thiệu vật liệu cho bạn nếu bạn cần.
2. Với cùng một sản phẩm chất lượng, chúng tôi có thể cung cấp cho bạn giá tốt nhất.Thắc mắc về sau bán hàng, chúng tôi sẽ cung cấp dịch vụ tốt, chẳng hạn như cập nhật trạng thái sản phẩm, hỗ trợ kỹ thuật, v.v. (trực tuyến 24 giờ)
3. Chúng tôi có nhiều cổ phiếu và thời gian giao hàng thường ngắn.
Đặc trưng
1. Điện áp xung đảm bảo 12kV0-p.
2. Phạm vi nhiệt độ hoạt động được đảm bảo lên tới 125°C.
3. Độ bền điện môi: AC4000V
4. Tụ điện loại X1/Y1 được chứng nhận bởi ENEC(VDE)/UL/CQC.
5. Có thể được sử dụng với một bộ phận trong các thiết bị yêu cầu
cách điện tăng cường và cách điện kép dựa trên
UL1492, IEC60065 và IEC60950.
6. Được phủ nhựa epoxy không chứa halogen* chống cháy
(phù hợp tiêu chuẩn UL94V-0).
* Cl=tối đa 900ppm, tối đa Br=900ppm.và
Cl+Br=1500ppm tối đa.
7. Taping có sẵn để chèn tự động.
8. Điện áp định mức: X1: AC500V(rms), Y1: AC500V(rms)
Các lĩnh vực ứng dụng tụ điện Y1:
Được sử dụng rộng rãi trong các thiết bị gia dụng nhỏ, sản phẩm điện, động cơ điện, đèn LED, bộ sạc, nguồn điện liên tục, bộ lọc, bộ chỉnh lưu điện tử, điện tử ô tô, an ninh và các ngành công nghiệp khác.
|
MỤC |
SỰ CHỈ RÕ |
PHƯƠNG PHÁP VÀ ĐIỀU KIỆN THỬ NGHIỆM |
||||||||||||||||
|
Đạp xe tạm thời
|
Vẻ bề ngoài |
Không có khiếm khuyết rõ rệt |
Tụ điện phải được đưa vào buồng thử nghiệm và phải tiếp xúc với các điều kiện nhiệt độ như trong bảng sau 5 chu kỳ. tiền xử lý: Tụ điện phải được đặt ở nhiệt độ 125 ± 2℃ trong 1 giờ, sau đó đặt ở điều kiện phòng trong 24 ± 2 giờ trước khi đo lần đầu. Xử lý sau: Tụ điện phải được bảo quản trong 24 ± 2 giờ ở điều kiện phòng.
|
|||||||||||||||
|
điện dung Thay đổi |
B: ±10% tối đa E: ±20% tối đa F: ±30% tối đa |
|||||||||||||||||
|
DF |
B,E:tối đa 5,0% F:7,0% tối đa |
|||||||||||||||||
|
hồng ngoại |
tối thiểu 1000MΩ | |||||||||||||||||
|
độ ẩm (Dưới Vững chắc Tiểu bang) |
Vẻ bề ngoài |
Không đánh dấu khuyết điểm |
Đặt tụ điện trong 500±12 giờ ở 40±2℃ trong 95±3% RH. tiền xử lý: Tụ điện phải được đặt ở nhiệt độ 125 ± 2℃ trong 1 giờ, sau đó đặt ở điều kiện phòng trong 24 ± 2 giờ trước khi đo lần đầu. Xử lý sau: Tụ điện phải được bảo quản trong 24 ± 2 giờ ở điều kiện phòng. |
|||||||||||||||
|
điện dung Thay đổi |
B: ±10% tối đa E: ±20% tối đa F: ±30% tối đa |
|||||||||||||||||
|
DF |
B,E:tối đa 5,0% F:7,0% tối đa |
|||||||||||||||||
|
hồng ngoại |
tối thiểu 1500MΩ | |||||||||||||||||
|
điện môi Sức mạnh |
Mỗi mục 8 |
|||||||||||||||||
|
thử nghiệm cuộc sống |
Vẻ bề ngoài |
Không đánh dấu khuyết điểm |
Áp dụng điện áp 500V.AC, ngoại trừ mỗi giờ một lần, điện áp được tăng lên 1000V.AC trong 0,1 giây. Điều đó sẽ được duy trì trong 1000 ± 48 giờ ở 125 ± 2℃. Tiền xử lý: Tụ điện phải được bảo quản ở 125±2℃ trong 1 giờ, sau đó đặt ở điều kiện phòng trong 24±2H trước khi đo lần đầu. Xử lý sau: Tụ điện phải được bảo quản trong 24 ± 2 giờ ở điều kiện phòng. |
|||||||||||||||
|
điện dung Thay đổi |
B: ±10% tối đa E: ±20% tối đa F: ±30% tối đa |
|||||||||||||||||
|
DF |
B,E:tối đa 5,0% F:7,0% tối đa |
|||||||||||||||||
|
hồng ngoại |
tối thiểu 1500MΩ | |||||||||||||||||
Sản phẩm Điện áp, Chất liệu, Kích thước Bảng tham khảo
| Mã sản phẩm và size | Điện áp xoay chiều định mức | Đặc điểm nhiệt độ | Điện dung định mức | Dung sai của điện dung | Kích thước (mm) | |||
| D.max | T.max | P ± 0,8 | ngày ± 0,05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□□150K□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□□220K□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□330K□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□470K□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□560K□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□620K□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□820K□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□□101K□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□□221K□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□□331K□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□□471K□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□□561K□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□□681K□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□□821K□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□□102K□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□□561K□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□□681K□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□□821K□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□□102K□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□□152M□ | 1500pF |
m |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□□222M□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□□332M□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□□152M□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□□222M□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□□332M□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Thông số kỹ thuật và phương pháp thử nghiệm
|
MỤC |
SỰ CHỈ RÕ |
PHƯƠNG PHÁP VÀ ĐIỀU KIỆN THỬ NGHIỆM |
|||||||||||||
|
Nhiệt độ lưu trữ.Phạm vi |
-40℃~+125℃ | ||||||||||||||
|
Nhiệt độ hoạt động.Phạm vi |
-25℃~+125℃ | ||||||||||||||
|
|
Ngoại hình có |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Nhiệt độ.20±2℃ |
|||||||||||||
|
Yếu tố tản |
B,E:2,5% tối đa |
|
|||||||||||||
|
|
10.000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
Quy trình sản xuất
