Thông tin chi tiết sản phẩm:
|
| Storage Temp. Nhiệt độ lưu trữ. Range Phạm vi: | -40℃~+125℃ | Operating Temp. Nhiệt độ hoạt động. Range Phạm vi: | -25℃~+125℃ |
|---|---|---|---|
| Chất liệu chính: | bảng dữliệu | Tính năng: | Lý tưởng cho ứng dụng xuyên suốt |
| tùy chỉnh: | Có, cung cấp dịch vụ mẫu | Loại gói: | xuyên lỗ |
| Đăng kí: | cho các ứng dụng AC, Hight Voltage | Kích thước: | Kích thước tùy chỉnh |
| Làm nổi bật: | Tụ điện an toàn Y1 tùy chỉnh,Tụ điện an toàn Y1 560K,Tụ điện 400 VAC tùy chỉnh |
||

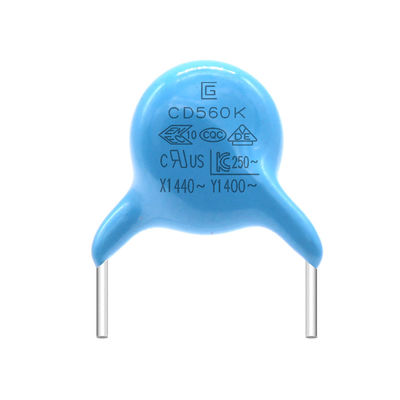

Tụ điện an toàn Voltag 560K 400VAC Y1 chịu được cao Tụ điện AC đã đạt tiêu chuẩn và tuân thủ an toàn
Tụ điện Y1 là tụ điện được nối qua hai đầu dây nguồn và đất (LE, NE), thường theo cặp.Dựa trên giới hạn của dòng rò, giá trị của tụ điện Y không được quá lớn.Nói chung, tụ điện X là mức uF và tụ điện Y là mức nF.Tụ điện X khử nhiễu chế độ vi sai và tụ điện Y1 khử nhiễu chế độ chung.
Tụ điện an toàn Y1 .pdf
Đặc trưng
1 Tiêu chuẩn an toàn được công nhận cho các ứng dụng AC Nhỏ gọn.
kích thước, Sản phẩm tiết kiệm chi phí Tuân thủ nhựa Epoxy.
2 Chịu được ứng suất quá điện áp.
3 Khả năng chống cháy chủ động và thụ động tuyệt vời.
4 Các loại tụ điện được công nhận theo tiêu chuẩn an toàn là lý tưởng để sử dụng trong đường rẽ nhánh, khớp nối ăng-ten, Tuân thủ theo tiêu chuẩn.
Thuận lợi
1. Chúng tôi có tất cả các mẫu vật liệu, giúp bạn tiết kiệm thời gian tìm kiếm. Và giới thiệu vật liệu cho bạn nếu bạn cần.
2.Với cùng một sản phẩm chất lượng, chúng tôi có thể cung cấp cho bạn giá tốt nhất.Thắc mắc về sau bán hàng, chúng tôi sẽ cung cấp dịch vụ tốt, chẳng hạn như cập nhật trạng thái sản phẩm, hỗ trợ kỹ thuật, v.v. (trực tuyến 24 giờ)
3. Chúng tôi có nhiều cổ phiếu và thời gian giao hàng thường ngắn.
Phạm vi ứng dụng:
chuyển đổi tần số
phân chia tần số và AC khác
mạch xung lớn
đặc biệt là các mạch phân tần âm tần yêu cầu độ trung thực cao
|
MỤC |
SỰ CHỈ RÕ |
PHƯƠNG PHÁP VÀ ĐIỀU KIỆN THỬ NGHIỆM |
||||||||||||||||
|
Đạp xe tạm thời
|
Vẻ bề ngoài |
Không có khiếm khuyết rõ rệt |
Tụ điện phải được đưa vào buồng thử nghiệm và phải tiếp xúc với các điều kiện nhiệt độ như trong bảng sau 5 chu kỳ. tiền xử lý: Tụ điện phải được đặt ở nhiệt độ 125 ± 2℃ trong 1 giờ, sau đó đặt ở điều kiện phòng trong 24 ± 2 giờ trước khi đo lần đầu. Xử lý sau: Tụ điện phải được bảo quản trong 24 ± 2 giờ ở điều kiện phòng.
|
|||||||||||||||
|
điện dung Thay đổi |
B: ±10% tối đa E: ±20% tối đa F: ±30% tối đa |
|||||||||||||||||
|
DF |
B,E:tối đa 5,0% F:7,0% tối đa |
|||||||||||||||||
|
hồng ngoại |
tối thiểu 1000MΩ | |||||||||||||||||
|
độ ẩm (Dưới Vững chắc Tiểu bang) |
Vẻ bề ngoài |
Không đánh dấu khuyết điểm |
Đặt tụ điện trong 500±12 giờ ở 40±2℃ trong 95±3% RH. tiền xử lý: Tụ điện phải được đặt ở nhiệt độ 125 ± 2℃ trong 1 giờ, sau đó đặt ở điều kiện phòng trong 24 ± 2 giờ trước khi đo lần đầu. Xử lý sau: Tụ điện phải được bảo quản trong 24 ± 2 giờ ở điều kiện phòng. |
|||||||||||||||
|
điện dung Thay đổi |
B: ±10% tối đa E: ±20% tối đa F: ±30% tối đa |
|||||||||||||||||
|
DF |
B,E:tối đa 5,0% F:7,0% tối đa |
|||||||||||||||||
|
hồng ngoại |
tối thiểu 1500MΩ | |||||||||||||||||
|
điện môi Sức mạnh |
Mỗi mục 8 |
|||||||||||||||||
|
thử nghiệm cuộc sống |
Vẻ bề ngoài |
Không đánh dấu khuyết điểm |
Áp dụng điện áp 500V.AC, ngoại trừ mỗi giờ một lần, điện áp được tăng lên 1000V.AC trong 0,1 giây. Điều đó sẽ được duy trì trong 1000 ± 48 giờ ở 125 ± 2℃. Tiền xử lý: Tụ điện phải được bảo quản ở 125±2℃ trong 1 giờ, sau đó đặt ở điều kiện phòng trong 24±2H trước khi đo lần đầu. Xử lý sau: Tụ điện phải được bảo quản trong 24 ± 2 giờ ở điều kiện phòng. |
|||||||||||||||
|
điện dung Thay đổi |
B: ±10% tối đa E: ±20% tối đa F: ±30% tối đa |
|||||||||||||||||
|
DF |
B,E:tối đa 5,0% F:7,0% tối đa |
|||||||||||||||||
|
hồng ngoại |
tối thiểu 1500MΩ | |||||||||||||||||
Sản phẩm Điện áp, Chất liệu, Kích thước Bảng tham khảo
| Mã sản phẩm và size | Điện áp xoay chiều định mức | Đặc điểm nhiệt độ | Điện dung định mức | Dung sai của điện dung | Kích thước (mm) | |||
| D.max | T.max | P ± 0,8 | ngày ± 0,05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□□150K□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□□220K□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□330K□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□470K□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□560K□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□620K□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□820K□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□□101K□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□□221K□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□□331K□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□□471K□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□□561K□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□□681K□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□□821K□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□□102K□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□□561K□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□□681K□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□□821K□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□□102K□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□□152M□ | 1500pF |
m |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□□222M□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□□332M□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□□152M□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□□222M□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□□332M□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Thông số kỹ thuật và phương pháp thử nghiệm
|
MỤC |
SỰ CHỈ RÕ |
PHƯƠNG PHÁP VÀ ĐIỀU KIỆN THỬ NGHIỆM |
|||||||||||||
|
Nhiệt độ lưu trữ.Phạm vi |
-40℃~+125℃ | ||||||||||||||
|
Nhiệt độ hoạt động.Phạm vi |
-25℃~+125℃ | ||||||||||||||
|
|
Ngoại hình có |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Nhiệt độ.20±2℃ |
|||||||||||||
|
Yếu tố tản |
B,E:2,5% tối đa |
|
|||||||||||||
|
|
10.000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
Quy trình sản xuất
