Thông tin chi tiết sản phẩm:
|
| Storage Temp. Nhiệt độ lưu trữ. Range Phạm vi: | -40℃~+125℃ | Operating Temp. Nhiệt độ hoạt động. Range Phạm vi: | -25℃~+125℃ |
|---|---|---|---|
| Chất liệu chính: | Gốm sứ | Loại nhà cung cấp: | nhà sản xuất ban đầu |
| tùy chỉnh:: | Có, cung cấp dịch vụ mẫu | Loại gói: | xuyên lỗ |
| Làm nổi bật: | Tụ gốm an toàn Y1,Tụ an toàn Y1 220K,Tụ 220K |
||

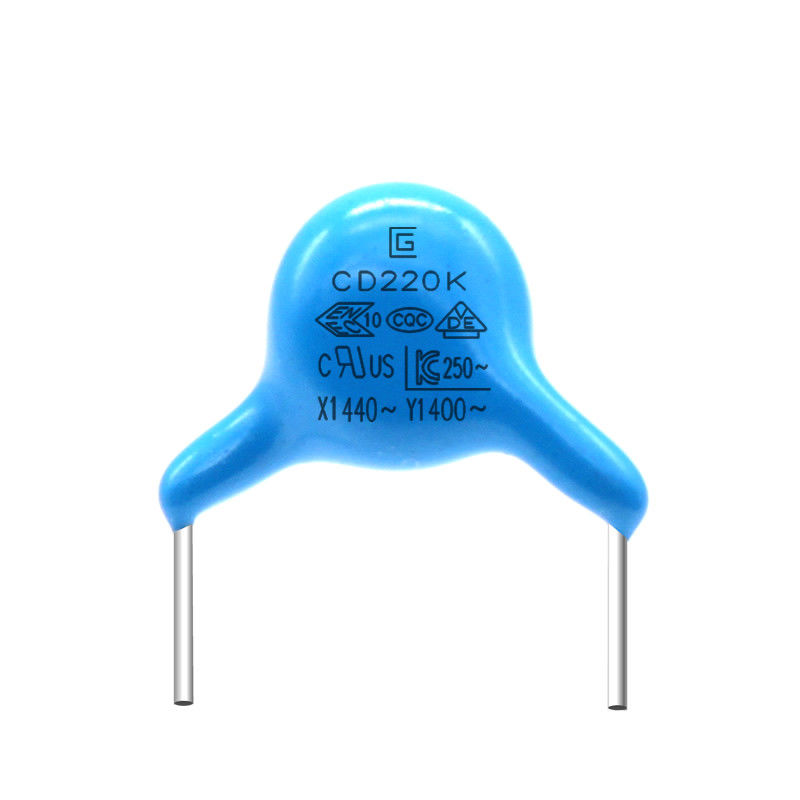

Kích thước nhỏ 220K 400VAC Y1 Tụ điện an toàn Gói nhựa Epoxy chống cháy
Tụ điện an toàn Y1 .pdf
Tụ điện Y1 được thiết kế đặc biệt cho các thiết bị điện xoay chiều, tuân thủ một số tiêu chuẩn chứng nhận an toàn và phù hợp với mạch chéo và mạch vòng.Và nó phù hợp với các mạch điện xoay chiều, kích thước nhỏ gọn, hiệu suất chi phí cao và đáp ứng các tiêu chuẩn an toàn của mạch điện xoay chiều.Tụ điện X và Y là tụ điện an toàn, tụ điện X nằm giữa dây trực tiếp và dây trung tính, và tụ điện Y nằm giữa dây trực tiếp và mặt đất.Chúng được sử dụng trong bộ lọc nguồn điện để đóng vai trò lọc nguồn điện và lọc nhiễu chế độ chung (tụ điện Y) và chế độ vi sai (tụ điện X) tương ứng.
Đặc tính
1. Kích thước nhỏ.
2. Các tụ điện xoay chiều đã vượt qua và tuân thủ chứng nhận an toàn.
3. Tổn thất tần số cao nhỏ và có thể chịu được tác động của các xung cực đại AC.
4. Khả năng quá dòng mạnh, công suất nhỏ và suy giảm tổn thất.
5. Tuổi thọ sử dụng lâu dài.
6. Điện áp định mức của Y1 là 400-500VAC và điện áp thử nghiệm là 4000VAC.
7. Y tụ điện thường sử dụng sứ cao áp.
8. Y1 là tụ Y hai lớp cách điện, dùng để nối giữa hai phía sơ cấp và thứ cấp.
9. Gói nhựa epoxy chống cháy.
10. Tụ điện X và tụ điện Y được gọi chung là tụ điện an toàn.Tụ điện an toàn được sử dụng trong những trường hợp như vậy, tức là sau khi tụ điện bị hỏng sẽ không gây điện giật và không gây nguy hiểm cho an toàn cá nhân.
|
MỤC |
SỰ CHỈ RÕ |
PHƯƠNG PHÁP VÀ ĐIỀU KIỆN THỬ NGHIỆM |
||||||||||||||||
|
Đạp xe tạm thời
|
Vẻ bề ngoài |
Không có khiếm khuyết rõ rệt |
Tụ điện phải được đưa vào buồng thử nghiệm và phải tiếp xúc với các điều kiện nhiệt độ như trong bảng sau 5 chu kỳ. tiền xử lý: Tụ điện phải được đặt ở nhiệt độ 125 ± 2℃ trong 1 giờ, sau đó đặt ở điều kiện phòng trong 24 ± 2 giờ trước khi đo lần đầu. Xử lý sau: Tụ điện phải được bảo quản trong 24 ± 2 giờ ở điều kiện phòng.
|
|||||||||||||||
|
điện dung Thay đổi |
B: ±10% tối đa E: ±20% tối đa F: ±30% tối đa |
|||||||||||||||||
|
DF |
B,E:tối đa 5,0% F:7,0% tối đa |
|||||||||||||||||
|
hồng ngoại |
tối thiểu 1000MΩ | |||||||||||||||||
|
độ ẩm (Dưới Vững chắc Tiểu bang) |
Vẻ bề ngoài |
Không đánh dấu khuyết điểm |
Đặt tụ điện trong 500±12 giờ ở 40±2℃ trong 95±3% RH. tiền xử lý: Tụ điện phải được đặt ở nhiệt độ 125 ± 2℃ trong 1 giờ, sau đó đặt ở điều kiện phòng trong 24 ± 2 giờ trước khi đo lần đầu. Xử lý sau: Tụ điện phải được bảo quản trong 24 ± 2 giờ ở điều kiện phòng. |
|||||||||||||||
|
điện dung Thay đổi |
B: ±10% tối đa E: ±20% tối đa F: ±30% tối đa |
|||||||||||||||||
|
DF |
B,E:tối đa 5,0% F:7,0% tối đa |
|||||||||||||||||
|
hồng ngoại |
tối thiểu 1500MΩ | |||||||||||||||||
|
điện môi Sức mạnh |
Mỗi mục 8 |
|||||||||||||||||
|
thử nghiệm cuộc sống |
Vẻ bề ngoài |
Không đánh dấu khuyết điểm |
Áp dụng điện áp 500V.AC, ngoại trừ mỗi giờ một lần, điện áp được tăng lên 1000V.AC trong 0,1 giây. Điều đó sẽ được duy trì trong 1000 ± 48 giờ ở 125 ± 2℃. Tiền xử lý: Tụ điện phải được bảo quản ở 125±2℃ trong 1 giờ, sau đó đặt ở điều kiện phòng trong 24±2H trước khi đo lần đầu. Xử lý sau: Tụ điện phải được bảo quản trong 24 ± 2 giờ ở điều kiện phòng. |
|||||||||||||||
|
điện dung Thay đổi |
B: ±10% tối đa E: ±20% tối đa F: ±30% tối đa |
|||||||||||||||||
|
DF |
B,E:tối đa 5,0% F:7,0% tối đa |
|||||||||||||||||
|
hồng ngoại |
tối thiểu 1500MΩ | |||||||||||||||||
Sản phẩm Điện áp, Chất liệu, Kích thước Bảng tham khảo
| Mã sản phẩm và size | Điện áp xoay chiều định mức | Đặc điểm nhiệt độ | Điện dung định mức | Dung sai của điện dung | Kích thước (mm) | |||
| D.max | T.max | P ± 0,8 | ngày ± 0,05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□□150K□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□□220K□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□330K□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□470K□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□560K□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□620K□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□820K□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□□101K□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□□221K□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□□331K□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□□471K□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□□561K□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□□681K□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□□821K□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□□102K□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□□561K□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□□681K□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□□821K□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□□102K□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□□152M□ | 1500pF |
m |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□□222M□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□□332M□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□□152M□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□□222M□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□□332M□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Thông số kỹ thuật và phương pháp thử nghiệm
|
MỤC |
SỰ CHỈ RÕ |
PHƯƠNG PHÁP VÀ ĐIỀU KIỆN THỬ NGHIỆM |
|||||||||||||
|
Nhiệt độ lưu trữ.Phạm vi |
-40℃~+125℃ | ||||||||||||||
|
Nhiệt độ hoạt động.Phạm vi |
-25℃~+125℃ | ||||||||||||||
|
|
Ngoại hình có |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Nhiệt độ.20±2℃ |
|||||||||||||
|
Yếu tố tản |
B,E:2,5% tối đa |
|
|||||||||||||
|
|
10.000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
Quy trình sản xuất
