Thông tin chi tiết sản phẩm:
|
| Storage Temp. Nhiệt độ lưu trữ. Range Phạm vi: | -40℃~+125℃ | Operating Temp. Nhiệt độ hoạt động. Range Phạm vi: | -25℃~+125℃ |
|---|---|---|---|
| Chất liệu chính: | Gốm sứ | Đăng kí: | thiết bị văn phòng, thiết bị điện tử |
| tùy chỉnh:: | Có, cung cấp dịch vụ mẫu | Loại: | Tụ điện an toàn Y1 |
| Làm nổi bật: | Tụ điện an toàn Y1 công suất nhỏ,Tụ điện an toàn Y1 151K,Tụ điện 151k |
||

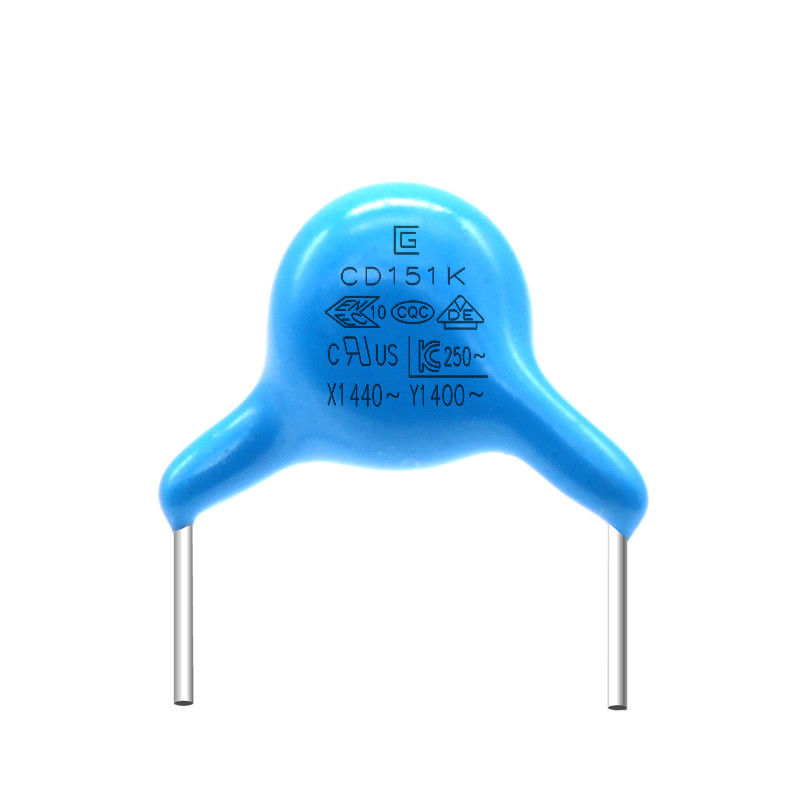

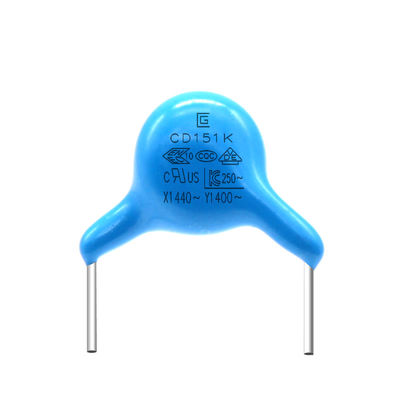

Tụ điện an toàn 151K 400VAC Y1 Khả năng quá dòng mạnh Công suất nhỏ và suy hao.
Tụ điện an toàn Y1 .pdf
Tụ điện Y1 là tụ điện an toàn và tụ điện như vậy sẽ không gây điện giật sau khi tụ điện bị hỏng và sẽ không gây nguy hiểm cho an toàn cá nhân.Nó bao gồm hai loại tụ điện X và tụ điện Y.Tụ điện X là tụ điện được kết nối giữa hai đường dây điện (LN) và tụ điện màng kim loại thường được sử dụng;Các tụ điện Y được kết nối giữa hai đường dây điện và điện dung nối đất (LE, NE), thường xuất hiện theo cặp.Dựa trên giới hạn của dòng rò, giá trị của tụ điện Y không được quá lớn.Nói chung, tụ điện X là mức uF và tụ điện Y là mức nF.Tụ điện X khử nhiễu chế độ vi sai và tụ điện Y khử nhiễu chế độ chung.
Đáy của tụ điện Y được chia thành Y1, Y2, Y3 và Y4.Sự khác biệt chính là:
1. Điện trở cao áp Y1 lớn hơn 8 kV,
2. Điện trở cao áp Y2 lớn hơn 5 kV,
3. Khả năng chịu áp suất cao Y3 n/a
4. Điện trở cao áp Y4 lớn hơn 2,5 kV
Đặc trưng
1. Điện áp xung đảm bảo 12kV0-p.
2. Phạm vi nhiệt độ hoạt động được đảm bảo lên tới 125°C.
3. Độ bền điện môi: AC4000V
4. Tụ điện loại X1/Y1 được chứng nhận bởi ENEC(VDE)/UL/CQC.
5. Có thể được sử dụng với một bộ phận trong các thiết bị yêu cầu
cách điện tăng cường và cách điện kép dựa trên
UL1492, IEC60065 và IEC60950.
6. Được phủ nhựa epoxy không chứa halogen* chống cháy
(phù hợp tiêu chuẩn UL94V-0).
* Cl=tối đa 900ppm, tối đa Br=900ppm.và
Cl+Br=1500ppm tối đa.
7. Taping có sẵn để chèn tự động.
8. Điện áp định mức: X1: AC500V(rms), Y1: AC500V(rms)
|
MỤC |
SỰ CHỈ RÕ |
PHƯƠNG PHÁP VÀ ĐIỀU KIỆN THỬ NGHIỆM |
||||||||||||||||
|
Đạp xe tạm thời
|
Vẻ bề ngoài |
Không có khiếm khuyết rõ rệt |
Tụ điện phải được đưa vào buồng thử nghiệm và phải tiếp xúc với các điều kiện nhiệt độ như trong bảng sau 5 chu kỳ. tiền xử lý: Tụ điện phải được đặt ở nhiệt độ 125 ± 2℃ trong 1 giờ, sau đó đặt ở điều kiện phòng trong 24 ± 2 giờ trước khi đo lần đầu. Xử lý sau: Tụ điện phải được bảo quản trong 24 ± 2 giờ ở điều kiện phòng.
|
|||||||||||||||
|
điện dung Thay đổi |
B: ±10% tối đa E: ±20% tối đa F: ±30% tối đa |
|||||||||||||||||
|
DF |
B,E:tối đa 5,0% F:7,0% tối đa |
|||||||||||||||||
|
hồng ngoại |
tối thiểu 1000MΩ | |||||||||||||||||
|
độ ẩm (Dưới Vững chắc Tiểu bang) |
Vẻ bề ngoài |
Không đánh dấu khuyết điểm |
Đặt tụ điện trong 500±12 giờ ở 40±2℃ trong 95±3% RH. tiền xử lý: Tụ điện phải được đặt ở nhiệt độ 125 ± 2℃ trong 1 giờ, sau đó đặt ở điều kiện phòng trong 24 ± 2 giờ trước khi đo lần đầu. Xử lý sau: Tụ điện phải được bảo quản trong 24 ± 2 giờ ở điều kiện phòng. |
|||||||||||||||
|
điện dung Thay đổi |
B: ±10% tối đa E: ±20% tối đa F: ±30% tối đa |
|||||||||||||||||
|
DF |
B,E:tối đa 5,0% F:7,0% tối đa |
|||||||||||||||||
|
hồng ngoại |
tối thiểu 1500MΩ | |||||||||||||||||
|
điện môi Sức mạnh |
Mỗi mục 8 |
|||||||||||||||||
|
thử nghiệm cuộc sống |
Vẻ bề ngoài |
Không đánh dấu khuyết điểm |
Áp dụng điện áp 500V.AC, ngoại trừ mỗi giờ một lần, điện áp được tăng lên 1000V.AC trong 0,1 giây. Điều đó sẽ được duy trì trong 1000 ± 48 giờ ở 125 ± 2℃. Tiền xử lý: Tụ điện phải được bảo quản ở 125±2℃ trong 1 giờ, sau đó đặt ở điều kiện phòng trong 24±2H trước khi đo lần đầu. Xử lý sau: Tụ điện phải được bảo quản trong 24 ± 2 giờ ở điều kiện phòng. |
|||||||||||||||
|
điện dung Thay đổi |
B: ±10% tối đa E: ±20% tối đa F: ±30% tối đa |
|||||||||||||||||
|
DF |
B,E:tối đa 5,0% F:7,0% tối đa |
|||||||||||||||||
|
hồng ngoại |
tối thiểu 1500MΩ | |||||||||||||||||
Sản phẩm Điện áp, Chất liệu, Kích thước Bảng tham khảo
| Mã sản phẩm và size | Điện áp xoay chiều định mức | Đặc điểm nhiệt độ | Điện dung định mức | Dung sai của điện dung | Kích thước (mm) | |||
| D.max | T.max | P ± 0,8 | ngày ± 0,05 | |||||
| Q065B□□100K□ | 400Vac |
(B) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□□150K□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□□220K□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□330K□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□470K□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□560K□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□620K□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□□820K□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□□101K□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□□221K□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□□331K□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□□471K□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□□561K□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□□681K□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□□821K□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□□102K□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□□471K□ |
(E) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□□561K□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□□681K□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□□821K□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□□102K□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□□152M□ | 1500pF |
m |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□□222M□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□□332M□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□□102M□ |
(F) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□□152M□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□□222M□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□□332M□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Thông số kỹ thuật và phương pháp thử nghiệm
|
MỤC |
SỰ CHỈ RÕ |
PHƯƠNG PHÁP VÀ ĐIỀU KIỆN THỬ NGHIỆM |
|||||||||||||
|
Nhiệt độ lưu trữ.Phạm vi |
-40℃~+125℃ | ||||||||||||||
|
Nhiệt độ hoạt động.Phạm vi |
-25℃~+125℃ | ||||||||||||||
|
|
Ngoại hình có |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Nhiệt độ.20±2℃ |
|||||||||||||
|
Yếu tố tản |
B,E:2,5% tối đa |
|
|||||||||||||
|
|
10.000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
Quy trình sản xuất
