Thông tin chi tiết sản phẩm:
|
| Điện áp đánh lửa DC: | 75~1000V | Kích thước: | 4,5mm * 3,2mm |
|---|---|---|---|
| tùy chỉnh: | cung cấp dịch vụ mẫu | từ khóa: | ống xả khí |
| Vật mẫu: | có sẵn | Đặc trưng: | Điện áp giữ cao. |
| Làm nổi bật: | Ống phóng gốm SMD,ống phóng gốm 230XM |
||

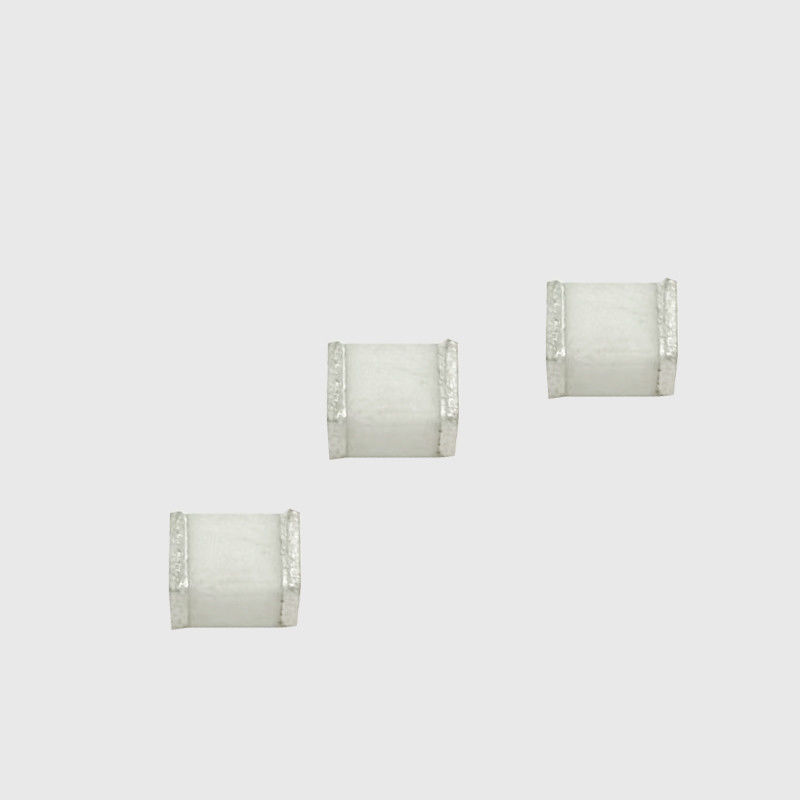

Thiết kế Micro-Gap Ống xả khí điện dung thấp 4,5mm * 3,2mm SMD 230XM cho nguồn điện
230XM SMD.pdf
Ống xả khí là một thành phần chống sét kiểu khe hở, đã được sử dụng rộng rãi trong việc chống sét của hệ thống thông tin liên lạc.Ống phóng điện thường được sử dụng trong giai đoạn đầu tiên hoặc hai giai đoạn đầu tiên của mạch bảo vệ nhiều cấp để phóng điện chống sét quá dòng tức thời và hạn chế quá điện áp.Do điện trở cách điện giữa các điện cực của ống phóng điện lớn và điện dung ký sinh nhỏ nên không thích hợp để chống sét tần số cao cho các đường tín hiệu có những ưu điểm nhất định.Những thiếu sót chính của các đặc tính bảo vệ của ống phóng điện là độ trễ thời gian phóng điện lớn, độ nhạy hoạt động không lý tưởng và khó có thể triệt tiêu hiệu quả sóng sét với đầu sóng tăng mạnh, và có một sự cố tự do trong chống sét hệ thống điện.
Các ống xả khí thường được sử dụng bao gồm ống phóng điện hai điện cực và ống phóng điện ba điện cực.Hầu hết các vật liệu vỏ bao bì là gốm sứ, vì vậy chúng được gọi là ống xả gốm.
nguyên tắc lựa chọn
(1) Điện áp phóng DC của ống xả khí phải cao hơn điện áp tối đa trong quá trình hoạt động bình thường của đường dây, để không ảnh hưởng đến hoạt động bình thường của đường dây.
(2) Điện áp phóng xung của ống phóng khí phải thấp hơn giá trị điện áp tức thời cao nhất mà đường dây có thể chịu được, để đảm bảo rằng ống phóng khí có thể phản ứng nhanh hơn đường dây trong trường hợp quá điện áp tức thời, và hạn chế quá điện áp đến một giá trị an toàn trước.
(3) Điện áp giữ của ống phóng khí phải càng cao càng tốt.Khi quá điện áp biến mất, ống xả khí có thể được dập tắt kịp thời mà không ảnh hưởng đến hoạt động bình thường của đường dây.
(4) Dây nối đất phải càng ngắn càng tốt và đủ dày để tạo điều kiện phóng dòng điện lớn nhất thời.
(5) Nếu quá áp kéo dài quá lâu, ống xả khí sẽ sinh ra nhiều nhiệt.Để tránh làm hỏng thiết bị được bảo vệ do quá nóng, ống xả khí phải được trang bị thiết bị thẻ bảo vệ lỗi.Ngày nay, một số sản phẩm ống xả khí mới có thẻ an toàn.
Đặc trưng
• Tuân thủ RoHS & HF
• Kích thước:4.5mm*3.2mm
• Điện áp đánh lửa DC: 75~1000V
• Điện áp đánh thủng ổn định.
• Khả năng cách điện cao.
• Điện áp giữ cao.
• Khả năng hấp thụ dòng điện quá độ lớn.
• Điện dung thấp
• Thiết kế vi khe hở
Ứng dụng được đề xuất
• Thiết bị liên lạc • Thiết bị CATV
• Thiết bị kiểm tra
• Dòng dữ liệu
• Nguồn điện
• Bảo vệ SLIC viễn thông
• Viễn thông
