Thông tin chi tiết sản phẩm:
|
| Điện áp đánh lửa DC: | 75~1000V | Kích thước: | 4,5mm * 3,2mm |
|---|---|---|---|
| tùy chỉnh: | cung cấp dịch vụ mẫu | Vật mẫu: | có sẵn |
| từ khóa: | ống xả khí | Đặc trưng: | Điện trở cách điện cao |
| Làm nổi bật: | Ống xả khí SMD,Ống xả khí 230XM |
||

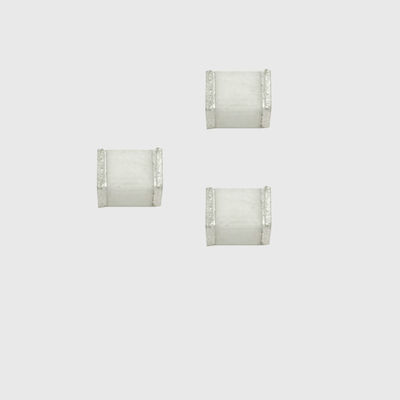

Điện trở cách điện cao Ống xả khí 4,5mm * 3,2mm SMD 230XM cho nguồn điện
230XM SMD.pdf
Nguyên lý làm việc của ống xả khí
Khi điện áp đặt vào tăng vượt quá cường độ điện môi của khí, khoảng cách giữa hai cực sẽ phá vỡ quá trình phóng điện và trạng thái cách điện ban đầu sẽ chuyển thành trạng thái dẫn điện.mức áp suất dư.
Các thành phần chính của ống phóng điện pentode về cơ bản giống như ống phóng điện hai cực và ba cực, và nó có tính đối xứng phóng điện tốt hơn và phù hợp để bảo vệ nhiều dòng.(Thường được sử dụng trong bảo vệ đường dây thông tin liên lạc) Độ phân tán phóng điện của ống phóng điện hai cực tương đối lớn.Khi sử dụng ống phóng điện hai cực, quá điện áp ở chế độ chung có thể được chuyển đổi thành quá điện áp ở chế độ vi sai.Điện áp hoạt động bình thường của hệ thống áp dụng cho cả hai đầu của ống phóng điện trong hệ thống phải thấp hơn điện áp để duy trì phóng điện, nếu không sẽ xảy ra sự cố quay tự do.Giá trị điện áp để duy trì phóng điện nóng sáng cao hơn giá trị điện áp để duy trì phóng điện hồ quang
nguyên tắc lựa chọn
(1) Điện áp phóng DC của ống xả khí phải cao hơn điện áp tối đa trong quá trình hoạt động bình thường của đường dây, để không ảnh hưởng đến hoạt động bình thường của đường dây.
(2) Điện áp phóng xung của ống phóng khí phải thấp hơn giá trị điện áp tức thời cao nhất mà đường dây có thể chịu được, để đảm bảo rằng ống phóng khí có thể phản ứng nhanh hơn đường dây trong trường hợp quá điện áp tức thời, và hạn chế quá điện áp đến một giá trị an toàn trước.
(3) Điện áp giữ của ống phóng khí phải càng cao càng tốt.Khi quá điện áp biến mất, ống xả khí có thể được dập tắt kịp thời mà không ảnh hưởng đến hoạt động bình thường của đường dây.
(4) Dây nối đất phải càng ngắn càng tốt và đủ dày để tạo điều kiện phóng dòng điện lớn nhất thời.
(5) Nếu quá áp kéo dài quá lâu, ống xả khí sẽ sinh ra nhiều nhiệt.Để tránh làm hỏng thiết bị được bảo vệ do quá nóng, ống xả khí phải được trang bị thiết bị thẻ bảo vệ lỗi.Ngày nay, một số sản phẩm ống xả khí mới có thẻ an toàn.
Đặc trưng
• Tuân thủ RoHS & HF
• Kích thước:4.5mm*3.2mm
• Điện áp đánh lửa DC: 75~1000V
• Điện áp đánh thủng ổn định.
• Khả năng cách điện cao.
• Điện áp giữ cao.
• Khả năng hấp thụ dòng điện quá độ lớn.
• Điện dung thấp
• Thiết kế vi khe hở
Ứng dụng được đề xuất
• Thiết bị liên lạc • Thiết bị CATV
• Thiết bị kiểm tra
• Dòng dữ liệu
• Nguồn điện
• Bảo vệ SLIC viễn thông
• Viễn thông
