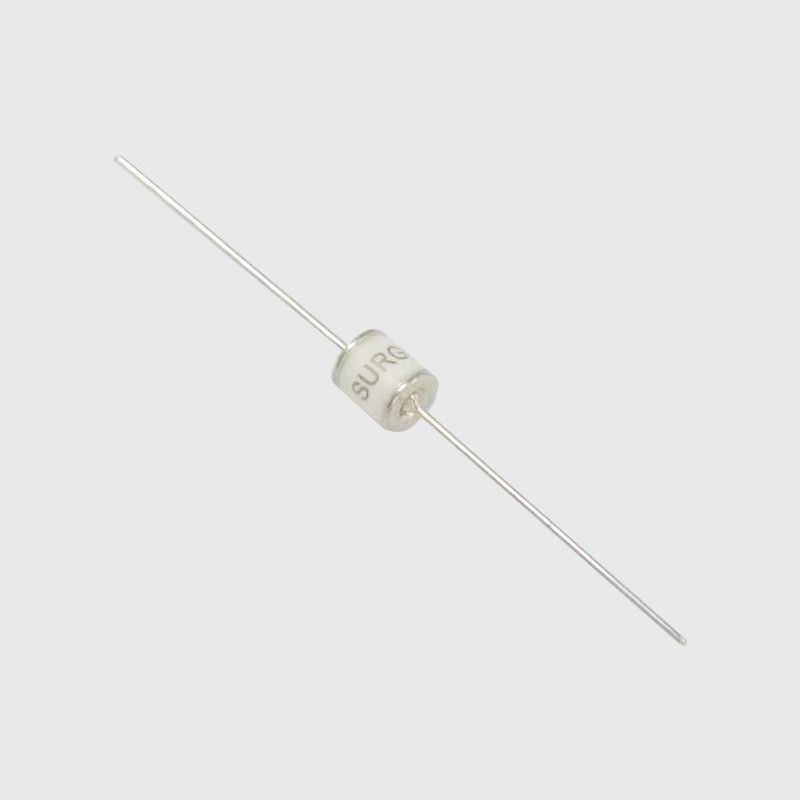

Ống phóng khí điện dung thấp - Sê-ri SX5 Tuân thủ RoHS & HF

SX5 0 - 230X SMDT.pdf


Cấu trúc


Một số ống xả khí sử dụng thủy tinh làm vỏ bọc của ống.Một số cũng sử dụng gốm làm vỏ gói và ống phóng điện chứa đầy khí trơ có đặc tính điện ổn định (chẳng hạn như khí argon và neon, v.v.).Các điện cực phóng điện của ống phóng điện thường được sử dụng thường là hai hoặc ba, và các điện cực được ngăn cách bằng khí trơ..Theo cài đặt số lượng điện cực, ống phóng điện có thể được chia thành ống phóng điện hai cực và ba cực.
Ống phóng điện diode gốm bao gồm điện cực sắt nguyên chất, nắp hợp kim niken-crom-coban, nắp hàn bạc-đồng và thân ống gốm và các thành phần chính khác.Các điện cực phóng điện trong ống được phủ oxit phóng xạ và thành trong của ống cũng được phủ các nguyên tố phóng xạ để cải thiện đặc tính phóng điện.Điện cực phóng điện chủ yếu có hai cấu trúc: hình que và hình cốc.Trong ống xả của điện cực hình que, một tấm chắn nhiệt hình trụ được lắp đặt giữa điện cực và thành của thân ống.Màn hình nhiệt có thể làm cho thân nhiệt của ống gốm có xu hướng Đồng nhất, do đó sẽ không xảy ra hiện tượng quá nhiệt cục bộ và làm vỡ ống.Mặt trong của tấm chắn nhiệt cũng được phủ một lớp oxit phóng xạ để giảm hơn nữa sự phân tán phóng điện.Trong ống phóng điện của điện cực hình cốc, lưới molypden được lắp ở miệng cốc và phần tử Caesium được lắp vào cốc, điều này cũng làm giảm sự phân tán phóng điện.
Ống phóng ba điện cực cũng bao gồm các điện cực sắt nguyên chất, nắp hợp kim niken-crom-coban, nắp hàn bạc-đồng và ống gốm.Khác với ống phóng điốt, một xi lanh hợp kim niken-crom-coban được thêm vào ống phóng ba điện cực làm cực thứ ba, tức là điện cực nối đất.


Nguyên tắc


Nguyên lý làm việc của ống xả là xả khí.Khi đặt một hiệu điện thế nhất định giữa hai cực của ống phóng điện, giữa các điện cực sẽ sinh ra một điện trường không đều: dưới tác dụng của điện trường này, khí trong ống bắt đầu phân ly.Khi điện áp đặt vào tăng lên để tạo ra khoảng cách giữa các điện cực Khi cường độ trường vượt quá cường độ điện môi của khí, khoảng cách giữa hai cực sẽ bị phá vỡ do phóng điện và trạng thái cách điện ban đầu sẽ chuyển thành trạng thái dẫn điện .Sau khi dẫn điện, điện áp giữa hai cực của ống phóng điện sẽ duy trì ở mức điện áp dư được xác định bởi hồ quang phóng điện., điện áp dư này thường rất thấp, do đó thiết bị điện tử được kết nối song song với ống phóng điện được bảo vệ khỏi hư hỏng quá áp

Đặc trưng

1. Tuân thủ RoHS & HF
2. Cấu trúc SMD
3. Điện áp đánh lửa DC: 70~5000V 4. Điện dung thấp
5. Công nhận đại lý: UL
6. Nhiệt độ hoạt động: -30°C ~ +85°C
nhiệt độ: -40°C ~ +115°C


Điều kiện bảo quản kho của sản phẩm

· Điều kiện bảo quản:
1. Nhiệt độ bảo quản: -10°C~+40°C
2. Độ ẩm tương đối:≤75%RH
3. Tránh xa môi trường ăn mòn và ánh sáng mặt trời.· Thời gian bảo quản: 1 năm



Ứng dụng được đề xuất

1. Modem cáp
2. xDSL
3. Hộp giải mã tín hiệu số
4. Tivi
5. Nhà cung cấp điện
6. Điện tử tiêu dùng
