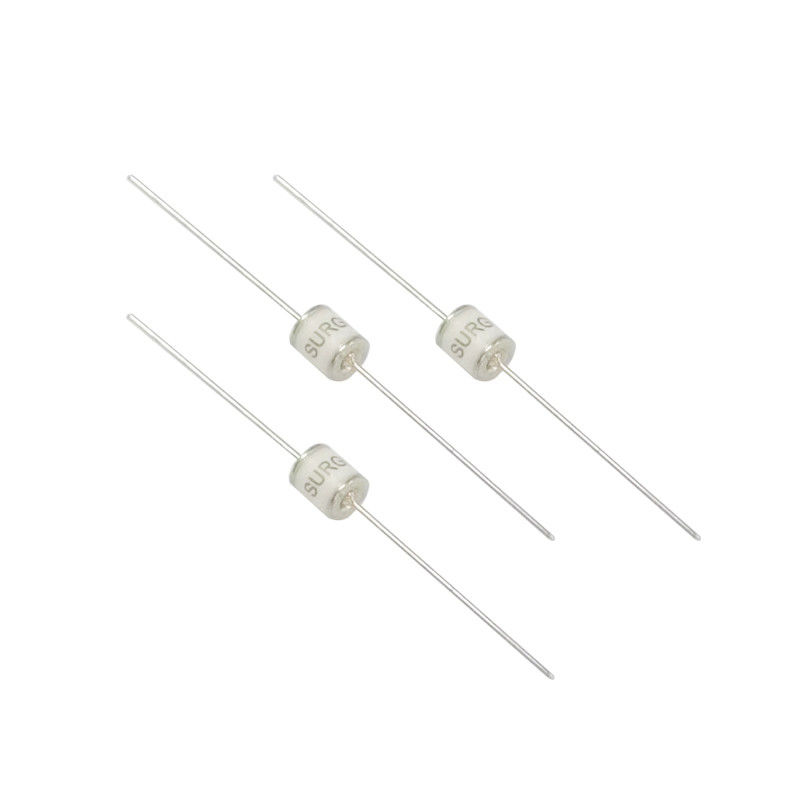

Ống xả khí bằng gốm để bảo vệ chống sét điện dung thấp

Ống phóng khí điện dung thấp - Cấu trúc SMD sê-ri SX5 cho thiết bị điện tử tiêu dùng​

SX5 0 - 230X SMDT.pdf


Ống xả khí là một thành phần chống sét kiểu khe hở, đã được sử dụng rộng rãi trong việc chống sét của hệ thống thông tin liên lạc.Ống phóng điện thường được sử dụng trong giai đoạn đầu tiên hoặc hai giai đoạn đầu tiên của mạch bảo vệ nhiều cấp để phóng điện chống sét quá dòng tức thời và hạn chế quá điện áp.Do điện trở cách điện giữa các điện cực của ống phóng điện lớn và điện dung ký sinh nhỏ nên không thích hợp để chống sét tần số cao cho các đường tín hiệu có những ưu điểm nhất định.Những thiếu sót chính của các đặc tính bảo vệ của ống phóng điện là độ trễ thời gian phóng điện lớn, độ nhạy hoạt động không lý tưởng và khó có thể triệt tiêu hiệu quả sóng sét với đầu sóng tăng mạnh, và có một sự cố tự do trong chống sét hệ thống điện.

Các ống xả khí thường được sử dụng bao gồm ống phóng điện hai điện cực và ống phóng điện ba điện cực.Hầu hết các vật liệu vỏ bao bì là gốm sứ, vì vậy chúng được gọi là ống xả gốm.

Đặc trưng

1. Tuân thủ RoHS & HF
2. Cấu trúc SMD
3. Điện áp đánh lửa DC: 70~5000V 4. Điện dung thấp
5. Công nhận đại lý: UL
6. Nhiệt độ hoạt động: -30°C ~ +85°C
nhiệt độ: -40°C ~ +115°C


Điều kiện bảo quản kho của sản phẩm

· Điều kiện bảo quản:
1. Nhiệt độ bảo quản: -10°C~+40°C
2. Độ ẩm tương đối:≤75%RH
3. Tránh xa môi trường ăn mòn và ánh sáng mặt trời.· Thời gian bảo quản: 1 năm



Ứng dụng được đề xuất

1. Modem cáp
2. xDSL
3. Hộp giải mã tín hiệu số
4. Tivi
5. Nhà cung cấp điện
6. Điện tử tiêu dùng
