Thông tin chi tiết sản phẩm:
|
| Loại hình:: | Tụ điện an toàn X2 | điện dung:: | 0,015UF |
|---|---|---|---|
| Điện áp định mức:: | 250-310V | Số mô hình::: | MKP X2 |
| Nhiệt độ hoạt động: | -40℃～+110℃ | Đăng kí:: | Được sử dụng rộng rãi trong toàn tuyến, mạch khử nhiễu, động cơ, quạt, điều hòa không khí, v.v. |
| dung sai điện dung:: | ±10%(K) | Bưu kiện: | niêm phong thùng carton |
| Làm nổi bật: | Tụ điện an toàn X2 0,015 UF,Tụ điện an toàn chống nhiễu X2 |
||

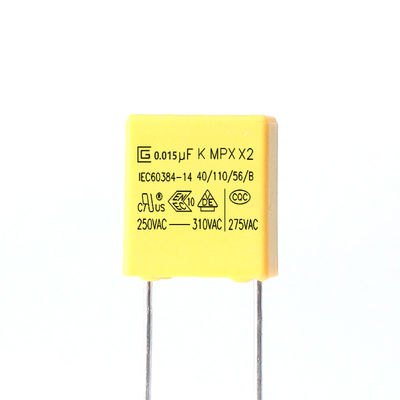

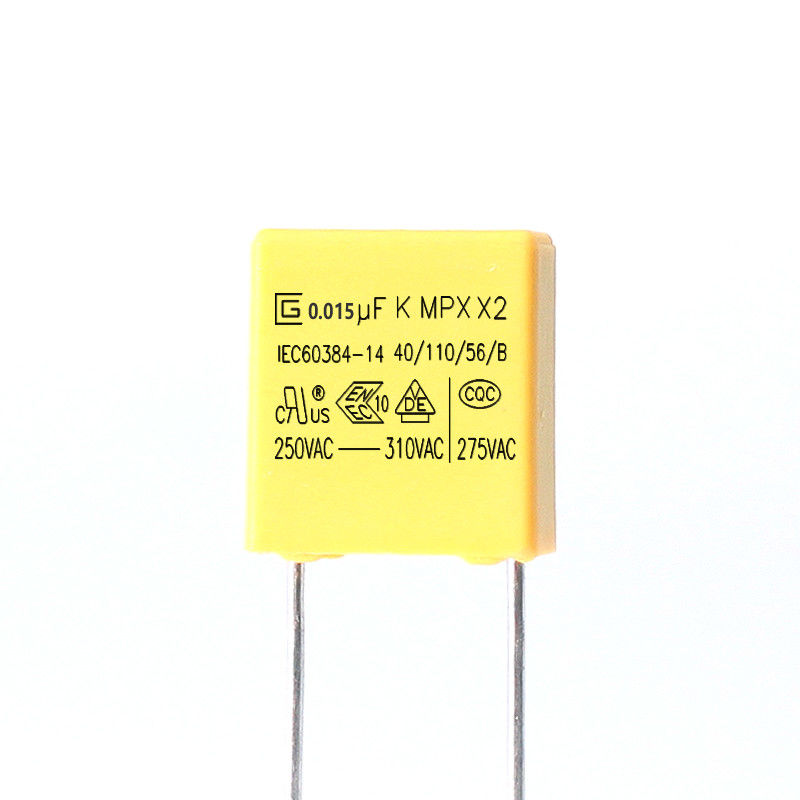

Tụ điện an toàn 0,015uf 310v X2 Tụ điện chống nhiễu Thuộc tính tự phục hồi
Tên đầy đủ của tụ điện X thường được gọi là: tụ điện X2 (X1/X3/MKP) để triệt nhiễu điện từ nguồn điện.Nói chung, các chức năng chính trong mạch là: mạch chéo cung cấp điện, lọc EMI, mạch loại bỏ tia lửa, v.v. để đảm bảo rằng các sản phẩm điện tử hoàn chỉnh đáp ứng các yêu cầu EMC.
Giới thiệu sản phẩm
MPX được quấn bằng chất điện môi màng polypropylene kim loại hóa, cấu trúc không cảm ứng, dây dẫn bằng đồng đóng hộp và lớp phủ nhựa epoxy chống cháy.Chúng có tính năng tự phục hồi tuyệt vời và khả năng chống cháy tốt theo tiêu chuẩn UL 94-V0
gõ ứng dụng
Sản phẩm sẽ được sử dụng rộng rãi cho các bộ triệt nhiễu và các ứng dụng tụ điện xuyên dòng. Thích hợp để sử dụng trong các trường hợp hỏng tụ điện sẽ không dẫn đến nguy cơ bị điện giật.
Đặc trưng
1 Xây dựng không cảm ứng
2 Chống ẩm cao
3 Thuộc tính tự phục hồi
4 Loại chống cháy (tuân thủ UL 94V-0)
5 Tổn thất rất nhỏ
6 Đặc tính tần số và nhiệt độ tuyệt vời
7 Điện trở cách điện cao
Thông số kỹ thuật (IEC 60384-14)
| Các bài kiểm tra | Các yêu cầu thực hiện | Điều kiện kiểm tra |
| điện dung | Trong dung sai được chỉ định | 1KHz, Tối đa 1Vrms.ở 25℃ |
| Yếu tố tản | Tối đa 0,001 (0,1%) | 1KHz, Tối đa 1Vrms.ở 25℃ |
| bằng chứng điện áp | Sẽ không có bất thường | Giữa các cực 4.3UR (Vdc) Kiểm tra 60 giây. |
| Giữa thiết bị đầu cuối và vỏ bọc UR×200％+1500Vac, 60 giây. | ||
| Vật liệu chống điện | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000 giây | 100±15Vdc, 60 giây / 25℃ |
| Sự mạnh mẽ của chấm dứt | Không bị đứt dây và không bị hỏng tụ điện |
Lực căng của lực tải đầu cuối: 1,0 Kg Thời gian giữ: 10 ± 1 giây |
|
Độ bền uốn của lực tải đầu cuối: 0,5 Kg Thời gian uốn : 4 x 90 ﾟ |
||
| Chịu nhiệt để hàn |
(1) Ngoại hình : Không có thiệt hại rõ ràng (2) △C/C : ≤ ±5% giá trị ban đầu |
Nhiệt độ hàn: 260 ± 5 ℃ Thời gian hàn: 5 ± 0,5 giây |
| khả năng hàn | 95% bề mặt thiếc |
Nhiệt độ hàn: 260 ± 5 ℃ Thời gian hàn: 2 ± 0,5 giây |
| Thay đổi nhiệt độ nhanh chóng | Các tụ điện phải được kiểm tra bằng mắt và không được có hư hỏng nhìn thấy được. |
Nhiệt độ loại thấp hơn: -40 ℃ Nhiệt độ loại trên: 110℃ Số chu kỳ: 5 Thời lượng t1 = 30 phút |
| Rung động | Các tụ điện phải được kiểm tra bằng mắt và không được có hư hỏng nhìn thấy được |
Dải tần: 10~55Hz Khóa học: X,Y,Z (trục) 2h/trục ( tổng cộng 6h) Biên độ dịch chuyển: 0,75mm |
| Các bài kiểm tra | Các yêu cầu thực hiện | Điều kiện kiểm tra |
| trình tự khí hậu |
(1) Ngoại hình : Không có thiệt hại rõ ràng (2) △C/C : ≤ ±5% giá trị ban đầu (3) DF ( tanδ): ≤ 0,008 giá trị gia tăng (4) IR : ≥ 50% giới hạn áp dụng (5) Bằng chứng điện áp: Bình thường |
nhiệt khô Nhiệt độ trên: 110oC Thời lượng thấp hơn: 16 giờ |
|
Lạnh lẽo Nhiệt độ: -40℃ Thời lượng: 2 giờ |
||
| Trạng thái ổn định nhiệt ẩm |
(1) Ngoại hình : Không có thiệt hại rõ ràng (2) △C/C : ≤ ±5% giá trị ban đầu (3) DF ( tanδ): ≤ 0,008 giá trị gia tăng (4) IR : ≥ 50% giới hạn áp dụng (5) Bằng chứng điện áp: Bình thường |
+40°C và 93% RH, 56 ngày |
| Sạc và xả |
(1) Ngoại hình : Không có thiệt hại rõ ràng (2) △C/C : ≤ ±10% giá trị ban đầu (3) DF ( tanδ): ≤ 0,008 giá trị gia tăng (4) IR : ≥ 50% giới hạn áp dụng |
Điện áp thử nghiệm : √2 x URVAC 50 Hz Sạc và xả: 0,5 giây/lần Lặp đi lặp lại trong 10000 chu kỳ |
| sức chịu đựng |
(1) Ngoại hình : Không có thiệt hại nhìn thấy được (2) △C/C : ≤ ±10% giá trị ban đầu (3) DF ( tanδ): ≤ 0,008 giá trị gia tăng (4) IR : ≥ 50% giới hạn áp dụng |
1,25 x UR VAC 50 Hz, mỗi giờ một lần tăng lên 1.000VAC trong 0,1 giây, 1.000 giờ ở nhiệt độ định mức cao hơn |
