Thông tin chi tiết sản phẩm:
|
| từ khóa: | Tụ điện an toàn X2 | điện dung:: | 0,1 UF |
|---|---|---|---|
| Điện áp định mức:: | 250-310V | Số mô hình::: | MKP X2 |
| Nhiệt độ hoạt động: | -40℃～+110℃ | Đăng kí: | Được sử dụng rộng rãi trong toàn tuyến, mạch khử nhiễu, động cơ, quạt, điều hòa không khí, v.v. |
| dung sai điện dung: | ±10%(K),±20%(M) | Vật chất:: | Cấu trúc polypropylene kim loại hóa |
| Làm nổi bật: | Tụ điện phim Polypropylen kim loại hóa,tụ điện MKP X2 |
||

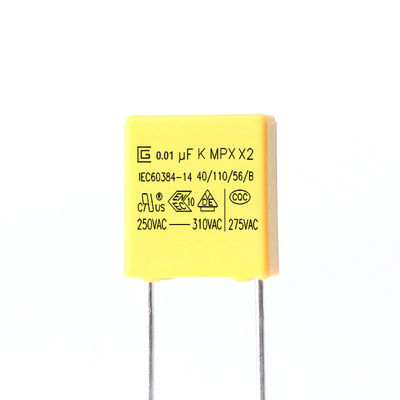

Tụ điện màng kim loại Vỏ nhựa Lớp X2 Tụ điện an toàn Tụ điện vuông công suất trung bình
Giới thiệu sản phẩm
MPX được quấn bằng chất điện môi màng polypropylene kim loại hóa, cấu trúc không cảm ứng, dây dẫn bằng đồng đóng hộp và lớp phủ nhựa epoxy chống cháy.Chúng có tính năng tự phục hồi tuyệt vời và khả năng chống cháy tốt theo tiêu chuẩn UL 94-V0
Cấu tạo và nguyên liệu chính của sản phẩm
| KHÔNG. | Vật liệu chính | Sự chỉ rõ | Nhận xét |
| 1 | Màng polypropylen kim loại hóa | MPPZAH hoặc MPPA(5～12μm) | --- |
| 2 | đường Zn,Sn | Hợp kim Zn hoặc Zn và Sn | --- |
| 3 | Phần cuối | Cu(Dây đồng) (Φ0,55 hoặc 0,75mm) | ±0,05mm |
| 4 | Vật liệu kín | Nhựa epoxy | UL94-V0 |
| 5 | Vỏ nhựa | PBT | UL94-V0 |
Lưu ý: Tất cả các Tài liệu đều tuân thủ các yêu cầu của ROHS VÀ REACH.
gõ ứng dụng
Sản phẩm sẽ được sử dụng rộng rãi cho các bộ triệt nhiễu và các ứng dụng tụ điện xuyên dòng. Thích hợp để sử dụng trong các trường hợp hỏng tụ điện sẽ không dẫn đến nguy cơ bị điện giật.
Đặc trưng
1 Xây dựng không cảm ứng
2 Chống ẩm cao
3 Thuộc tính tự phục hồi
4 Loại chống cháy (tuân thủ UL 94V-0)
5 Tổn thất rất nhỏ
6 Đặc tính tần số và nhiệt độ tuyệt vời
7 Điện trở cách điện cao
Thông số kỹ thuật Điện
Trừ khi có quy định khác, các đặc tính điện phải tham khảo IEC 60384-14:2005
| Mục | yêu cầu đặc trưng | Phương pháp & điều kiện thử nghiệm | ||||||||||||
| Thể loại khí hậu | 40/110/56 | |||||||||||||
| Lớp dễ cháy thụ động | b | |||||||||||||
| Nhiệt độ hoạt động | -40℃～+110℃ | |||||||||||||
| Phạm vi điện dung | 0,0022μF～2,2μF | |||||||||||||
| dung sai điện dung | ±10%(K),±20%(M) | 1KHz, 1.0Vrms, 25℃ | ||||||||||||
| Điện áp định mức | 250VAC/275VAC/300VAC/305VAC/310VAC | |||||||||||||
| Yếu tố tản | 1KHz<0,10% | IR≥6000s | ||||||||||||
| Vật liệu chống điện | C≤0,33μF | C>0,33μF | UR＞100V,100VDC, | |||||||||||
| IR≥15000MΩ | IR≥6000s | 60S,20℃ | ||||||||||||
| Chịu được điện áp giữa các thiết bị đầu cuối | Không có sự cố vĩnh viễn hoặc flashover | 4.3UR(dc) 60s 25℃ Cắt 10mA hiện tại | ||||||||||||
| Chịu được điện áp giữa thiết bị đầu cuối và trường hợp | Không có sự cố vĩnh viễn hoặc flashover | 2UR+1500V(ac) 60s 25℃ ≥2000V(ac) 25℃ | ||||||||||||
| TỐI ĐAThời gian tăng xung (dv/dt) | khoảng cách chì | |||||||||||||
| ||||||||||||||

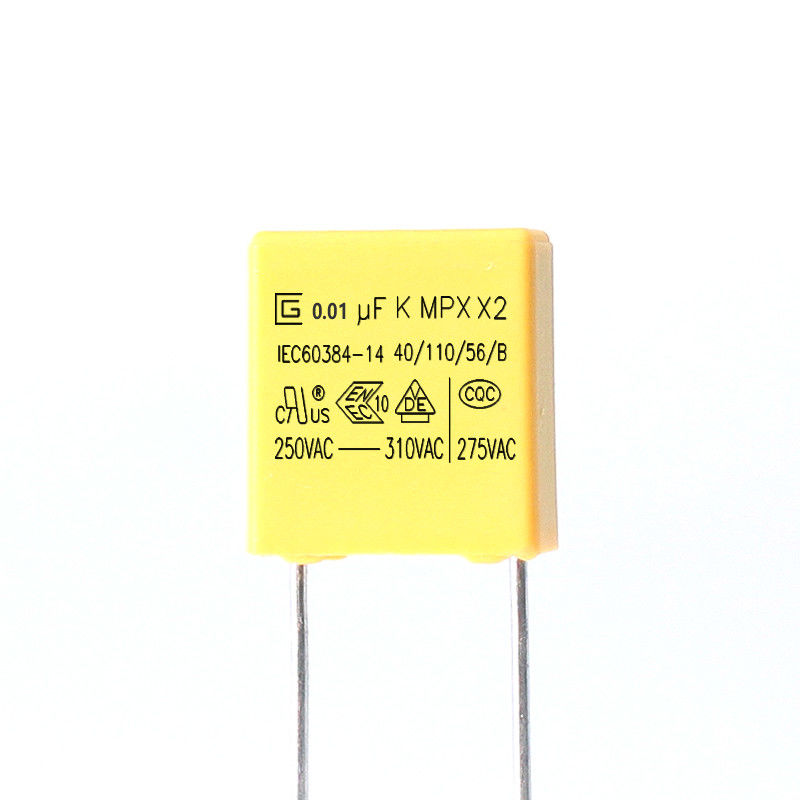

đánh dấu
1. Logo CIGU:
2. Điện dung:(104K ,0,1μF)
3. Dung sai điện dung:(K)±10%
4. Điện áp định mức: 250,275,300,305,310VAC
5. Loại sản phẩm:X2
6. Loại sản phẩm: MPX
7. Hạng mục khí hậu: 40/110/56
8. Lớp dễ cháy thụ động: B
9. Dấu chấp thuận của Trung Quốc: CQC
10. Dấu chấp thuận của Đức:VDE
11. Dấu phê duyệt ENEC:ENEC
12. Dấu chấp thuận của Mỹ: CUL
13. Tiêu chuẩn phê duyệt:IEC60384-14
8. Phê duyệt
| KHÔNG. | Quốc gia | tiêu chuẩn phê duyệt | Thư mục số. | Điện áp định mức | ||
| 1 | Trung Quốc | CQC | IEC60384-14:2005 | CQC19001219393 | 275VAC | |
| 2 | nước Đức | VDE | IEC60384-14:2013 | 40050231 | 250VAC 275VAC 300VAC 305VAC 310VAC | |
| 3 | liên minh châu âu | ENEC | IEC60384-14:2013 | 40050234 | ||
| 4 | Mỹ Canada | UL | IEC60384-14:2005 | E481614 | ||
Điều kiện bảo quản
1 cần lưu ý rằng khả năng hàn của các đầu cực có thể bị suy giảm khi được bảo quản hầu như không có khí quyển trong một khoảng thời gian dài trước đó.
2 Nó không nên được đặt ở nơi có nhiệt độ đặc biệt cao và độ ẩm cao, nó phải tuân theo các điều kiện sau (giữ trong bao bì gốc)
Nhiệt độ: 35℃ TỐI ĐA Độ ẩm tương đối: TỐI ĐA 60%
3 Thời hạn bảo quản:Hỏng:Tối đa 12 tháng (kể từ ngày sản xuất được ghi trên nhãn trong túi đóng gói)
Thông số kỹ thuật (IEC 60384-14)
| Các bài kiểm tra | Các yêu cầu thực hiện | Điều kiện kiểm tra |
| điện dung | Trong dung sai được chỉ định | 1KHz, Tối đa 1Vrms.ở 25℃ |
| Yếu tố tản | Tối đa 0,001 (0,1%) | 1KHz, Tối đa 1Vrms.ở 25℃ |
| bằng chứng điện áp | Sẽ không có bất thường | Giữa các cực 4.3UR (Vdc) Kiểm tra 60 giây. |
| Giữa thiết bị đầu cuối và vỏ bọc UR×200％+1500Vac, 60 giây. | ||
| Vật liệu chống điện | CR ≤ 0,33μF IR ≥ 15.000MΩ CR >0,33μF IR ≥6.000 giây | 100±15Vdc, 60 giây / 25℃ |
| Sự mạnh mẽ của chấm dứt | Không bị đứt dây và không bị hỏng tụ điện | Lực căng của lực tải đầu cuối: 1,0 Kg |
Độ bền uốn của lực tải đầu cuối: 0,5 Kg | ||
| Chịu nhiệt để hàn | (1) Ngoại hình : Không có thiệt hại rõ ràng | Nhiệt độ hàn: 260 ± 5 ℃ |
| khả năng hàn | 95% bề mặt thiếc | Nhiệt độ hàn: 260 ± 5 ℃ |
| Thay đổi nhiệt độ nhanh chóng | Các tụ điện phải được kiểm tra bằng mắt và không được có hư hỏng nhìn thấy được. | Nhiệt độ loại thấp hơn: -40 ℃ |
| Rung động | Các tụ điện phải được kiểm tra bằng mắt và không được có hư hỏng nhìn thấy được | Dải tần: 10~55Hz |
| Các bài kiểm tra | Các yêu cầu thực hiện | Điều kiện kiểm tra |
| trình tự khí hậu | (1) Ngoại hình : Không có thiệt hại rõ ràng | nhiệt khô |
Lạnh lẽo | ||
| Trạng thái ổn định nhiệt ẩm | (1) Ngoại hình : Không có thiệt hại rõ ràng | +40°C và 93% RH, 56 ngày |
| Sạc và xả | (1) Ngoại hình : Không có thiệt hại rõ ràng | Điện áp thử nghiệm : √2 x URVAC 50 Hz |
| sức chịu đựng | (1) Ngoại hình : Không có thiệt hại nhìn thấy được | 1,25 x UR VAC 50 Hz, mỗi giờ một lần |
