| Voltage Rating: | 50V | Polarization: | Polarized |
|---|---|---|---|
| Operating Temperature: | -55°C To +105°C | Ripple Current: | 4.2A |
| Capacitance: | 1uF | Series: | ECOS2DA |
| Tolerance: | ±20% | Leakage Current: | Less than or equal to the specified value. After 2 minutes application of rated Voltage at 20℃ |
| Capacitance tolerance: | ±20%(M) (at 20℃,120Hz) | Rated Voltage Range: | 2.5 ~ 25V |

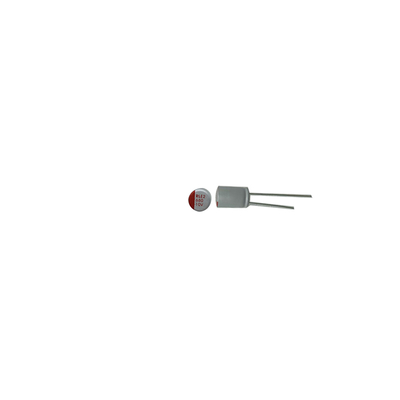

| Làm nổi bật: | Tụ điện nhôm điện phân 10V,680UF Nhôm điện phân tụ,Tụ điện điện phân nhôm SMD |
||
Tụ điện điện phân bằng nhôm rắn là một thành phần chất lượng cao được thiết kế cho các ứng dụng điện tử khác nhau. Được biết đến với độ tin cậy và hiệu suất của nó, tụ điện này cung cấp các tính năng đặc biệt để tăng cường chức năng mạch.
Với dòng điện rò rỉ 0,01cV hoặc 3μA, tùy theo cách nào lớn hơn, tụ điện rắn nhôm này đảm bảo hoạt động hiệu quả và mất điện tối thiểu. Thuộc tính này là rất quan trọng để duy trì tính toàn vẹn của mạch và ngăn chặn sự lãng phí năng lượng không cần thiết.
Khoảng cách dẫn 2,5mm cho phép cài đặt và kết nối dễ dàng trong các bảng mạch. Tính năng khoảng cách này cung cấp sự tiện lợi trong quá trình lắp ráp, cho phép vị trí nhanh chóng và an toàn của tụ điện trong khu vực được chỉ định.
Hoạt động trong phạm vi dung sai ± 20%, tụ điện điện phân nhôm này đảm bảo hiệu suất nhất quán và chức năng chính xác. Độ dung sai chặt chẽ đảm bảo rằng tụ điện hoạt động trong các giới hạn được chỉ định, góp phần vào độ chính xác chung của hệ thống điện tử.
Được thiết kế để chịu được điều kiện khắc nghiệt, phạm vi nhiệt độ hoạt động từ -55 ° C đến +105 ° C làm cho tụ điện này phù hợp cho một loạt các môi trường. Cho dù tiếp xúc với nhiệt độ đóng băng hoặc nhiệt độ cao, tụ điện điện phân nhôm này vẫn duy trì hiệu suất và độ tin cậy của nó, đảm bảo sự ổn định trong điều kiện hoạt động khác nhau.
Với xếp hạng điện áp là 50V, tụ điện này có thể xử lý các mức điện áp vừa phải một cách dễ dàng, làm cho nó phù hợp cho các ứng dụng điện tử khác nhau yêu cầu lưu trữ năng lượng và khả năng xả đáng tin cậy. Xếp hạng điện áp đảm bảo rằng tụ điện có thể hoạt động an toàn và hiệu quả trong các giới hạn được chỉ định của nó.
Nhìn chung, tụ điện điện phân bằng nhôm rắn là một thành phần linh hoạt và đáng tin cậy, cung cấp hiệu suất và độ bền vượt trội. Các tính năng nâng cao của nó, bao gồm dòng rò thấp, khoảng cách dẫn tối ưu, dung sai chặt chẽ, phạm vi nhiệt độ hoạt động rộng và xếp hạng điện áp phù hợp, làm cho nó trở thành một lựa chọn lý tưởng cho các dự án và ứng dụng điện tử yêu cầu.
| Nhiệt độ hoạt động | -55 ° C đến +105 ° C. |
| Điện dung | 1uf |
| Khoảng cách dẫn đầu | 2,5mm |
| Loạt | ECOS2DA |
| Loại gắn kết | Núi bề mặt |
| ESR (Kháng sê -ri tương đương) | 0,035 ohms @ 100kHz |
| Ripple hiện tại | 4.2a |
| Sức chịu đựng | ± 20% |
| Phân cực | Phân cực |
| Trọn đời | 2000 giờ @ 105 ° C |
Nắp Elec nhôm SLFCF là một tụ điện điện phân bằng nhôm chất lượng cao được thiết kế cho các ứng dụng khác nhau trong đó cần có tụ điện đáng tin cậy và lâu dài. Với sự phân cực độc đáo của nó, nắp al rắn này là lý tưởng cho các mạch nơi cần có hướng điện áp cụ thể.
Một trong những tính năng chính của tụ điện chất điện phân rắn nhôm này là xếp hạng dòng gợn ấn tượng của nó là 4.2a, làm cho nó phù hợp với các ứng dụng có tải hiện tại dao động. Thuộc tính này đảm bảo hoạt động ổn định và trơn tru ngay cả trong các hệ thống điện động.
Tuổi thọ dài 2000 giờ ở 105 ° C làm cho tụ điện SLFCF trở thành một lựa chọn bền bỉ cho các dự án yêu cầu giờ hoạt động kéo dài hoặc môi trường nhiệt độ cao. Độ tin cậy này là rất cần thiết cho các hệ thống quan trọng trong đó lỗi thành phần không phải là một lựa chọn.
Với khoảng cách chì là 2,5mm, Cap Solid AL này cung cấp sự tích hợp dễ dàng vào các bố cục mạch khác nhau, cung cấp sự linh hoạt trong các quy trình thiết kế và lắp ráp. Khoảng cách chì tối ưu đơn giản hóa việc cài đặt và bảo trì, tiết kiệm thời gian và công sức trong quá trình sản xuất.
Hơn nữa, dòng rò thấp 0,01cV hoặc 3μA, tùy theo mức nào lớn hơn, đảm bảo sử dụng năng lượng hiệu quả và ngăn ngừa mất điện không cần thiết. Tính năng này rất quan trọng cho các ứng dụng trong đó hiệu quả năng lượng là ưu tiên, chẳng hạn như trong các thiết bị điện tử nhạy cảm với năng lượng hoặc các thiết bị chạy bằng pin.
Cap Elec nhôm SLFCF phù hợp cho nhiều dịp và kịch bản, bao gồm tự động hóa công nghiệp, cung cấp năng lượng, điện tử ô tô, viễn thông, v.v. Việc xây dựng mạnh mẽ và hiệu suất đáng tin cậy của nó làm cho nó trở thành một lựa chọn linh hoạt cho các ứng dụng đòi hỏi đòi hỏi một tụ điện điện phân bằng nhôm chất lượng cao.
Dịch vụ tùy biến sản phẩm cho tụ điện điện phân bằng nhôm rắn:
Tên thương hiệu: SLFCF
Khoảng cách dẫn: 2,5mm
Ripple hiện tại: 4.2a
Kích thước: 6,3mm x 5,4mm
Loại gắn: Núi bề mặt
Khả năng chịu đựng: ± 20%
Từ khóa: Tụ điện điện phân rắn bằng nhôm, tụ điện nhôm rắn, tụ điện nhôm
Hỗ trợ kỹ thuật và dịch vụ kỹ thuật sản phẩm của chúng tôi cho tụ điện phân bằng nhôm rắn bao gồm:
- Hỗ trợ chuyên gia về cài đặt và sử dụng sản phẩm
- Hướng dẫn khắc phục sự cố cho bất kỳ vấn đề nào gặp phải
- Truy cập vào thông số kỹ thuật và dữ liệu chi tiết về sản phẩm
- Khuyến nghị về hiệu suất sản phẩm tối ưu
- Thông tin bảo hành và hỗ trợ về lợi nhuận hoặc trao đổi
- Cập nhật về những tiến bộ và cải tiến của sản phẩm
Bao bì sản phẩm:
Mỗi tụ điện điện phân bằng nhôm rắn được đóng gói cẩn thận trong khay nhựa bảo vệ để đảm bảo vận chuyển và xử lý an toàn. Khay sau đó được đặt trong một hộp các tông chắc chắn, được dán nhãn với thông tin sản phẩm và hướng dẫn xử lý.
Vận chuyển:
Để vận chuyển, các tụ điện điện phân bằng nhôm rắn được đóng gói an toàn trong hộp vận chuyển với vật liệu đệm để ngăn chặn mọi thiệt hại trong quá trình vận chuyển. Hộp được niêm phong và dán nhãn với thông tin vận chuyển cần thiết, bao gồm địa chỉ của người nhận và số theo dõi để dễ dàng giám sát lô hàng.
Thông số kỹ thuật của loạt MRPE AP-Con
1. Ứng dụng
Thông số kỹ thuật này phải được chỉ định cho các tụ điện điện phân rắn polymer dẫn điện của chuỗi PE.
2. Thành phần của số phần
6R3 MRPE221M0606
Mã điện áp được định mức mã mã dung lượng dung lượng dung sai mã số đặc biệt Mã đặc biệt
2. 1 Mã điện áp định mức
Bảng 1 Điện áp và điện áp tăng cao
| Mã điện áp định mức | Điện áp định mức (V) | Điện áp tăng (V) |
| 2R5 | 2.5 | 2.9 |
| 3R0 | 3 | 3.4 |
| 4R0 | 4 | 4.6 |
| 6R3 | 6.3 | 7.2 |
| 100 | 10 | 11,5 |
| 160 | 16 | 18.4 |
2.2 Mã điện dung
Ta le 2 Tỷ lệ điện dung
| Mã điện dung | Điện dung (UF) |
| 3R3 | 3.3 |
| 100 | 10 |
| 221 | 220 |
| 122 | 1200 |
2.3 Mã dung sai điện dung
Bảng 3 dung sai điện dung
| Mã dung sai | Khả năng chịu đựng |
| M | 20% |
2.4 Mã kích thước
Ta le 4 chiều của các tụ điện loại ra
| Mã kích thước | Đường kính (mm) |
Chiều dài trường hợp (mm) |
| 04x5 | 4 | 5 |
| 05x8 | 5 | 8 |
| 06x5 | 6.3 | 5 |
| 0606 | 6.3 | 6 |
| 08x8 | 8 | 8 |
| 08A2 | 8 | 11,5 |
| 10A2 | 10 | 11,5 |
3. Đánh giá
3. 1 Phạm vi nhiệt độ loại -55 đến +105 OC
3.2 Điện áp tăng
Điện áp định mức * 1.15
3.3 Dòng điện gợn được định mức
Dòng điện gợn được xếp hạng phải phù hợp với danh sách xếp hạng tiêu chuẩn. Những dòng điện này là các giá trị RMS của sóng hình sin 100kHz tại 105 oC.
Phương pháp kiểm tra và hiệu suất điện và cơ học
4. 1 Điều kiện đo lường
Mỗi phép đo phải được tiến hành ở nhiệt độ từ 15 đến 35 oC và độ ẩm tương đối từ 45 đến 85%. Hơn nữa, các phép đo này phải được thực hiện tốt nhất ở nhiệt độ 20 土 2 oC và độ ẩm tương đối từ 60 đến 70%, trong khi các tụ điện phải được giữ đủ thời gian trong nhiệt độ đo.
4.2 Xử lý điện áp
Nếu dòng rò bị nghi ngờ, hãy đo nó sau khi thực hiện xử lý điện áp, sẽ chứa các bước sau:
(1) Điện áp định mức DC được áp dụng cho các tụ điện trong 60 phút ở 105 土 2 oC.
(2) Làm mát xuống nhiệt độ phòng với áp dụng điện áp.
(3) Xả qua điện trở khoảng 1Ω/V.
4.3 Hiệu suất điện
4.3. 1 dung sai về điện dung định mức
Điện dung được xếp hạng phải đáp ứng trong phạm vi -20% đến +20% (m) dung sai đối với điện dung định mức được đo ở mức 120Hz 土 10% ở 20 土 2 oC.
4.3.2 Rò rỉ dòng điện
Điện áp định mức DC phải được áp dụng giữa các kết thúc dây dẫn cực dương và cực âm của tụ điện thông qua điện trở bảo vệ 1kΩ và dòng rò phải nhỏ hơn hoặc bằng giá trị được liệt kê trong Bảng 5 sau 2 phút với điện áp đạt giá trị định mức ở mức 20 土 2 oC.
Nếu giá trị nghi ngờ, hãy đo dòng rò sau khi thực hiện xử lý điện áp như mô tả trong Phần 6.2.
4.3.3 Tiếp tuyến của góc mất (Tanδ)
Các giá trị TANΔ phải nhỏ hơn hoặc bằng 0. 10 được đo ở mức 120Hz 土 10% ở 20 土 2 oC.
4.3.4 Điện trở loạt tương đương (ESR)
ESR ở 100kHz được đo trong các điều kiện sau được liệt kê trong Bảng 8 sẽ nhỏ hơn hoặc bằng giá trị trong Bảng 5.
4.3.5 Trở kháng ở nhiệt độ cao và thấp
Trở kháng ở 100kHz tại -55 3 oC hoặc 105 土 2 oC sẽ đáp ứng các giá trị được liệt kê trong Bảng 9.
Bảng 9 trở kháng ở nhiệt độ thấp hoặc cao
| Z (-55 OC)/Z (+20 OC) | <1,25 |
| Z (105 oC)/Z (+20 OC) | <1,25 |
4.4 Hiệu suất cơ học
4.4. 1 Sức mạnh kéo của chấm dứt dây chì
Với phần thân của một tụ điện cố định, tải được liệt kê trong Bảng 10 sẽ được áp dụng cho việc chấm dứt dây dẫn theo hướng rút ra của nó, dần dần lên đến giá trị được chỉ định và được giữ trong 10 土 1 giây. Sau khi thử nghiệm này, tụ điện đó sẽ không xuất hiện bất kỳ thay đổi nào khiếm khuyết khi sử dụng.
Ta le 10Sự lôi kéo sức mạnh LOA của Lea dây điện chấm dứt
| Đường kính trường hợp (mm) | Sức mạnh tải (n) | Sức mạnh tải (kgf) |
| 4 | 2.5 | 0,255 |
| Φ5 | 5 | 0,51 |
| 6.3 | 5 | 0,51 |
| 8 | 10 | 1.0 |
| Φ10 | 10 | 1.0 |
4.4.2 Sức mạnh uốn của chấm dứt dây chì
Tải trọng cường độ uốn được liệt kê trong Bảng 11 sẽ được treo ở cuối chấm dứt dây dẫn và thân của tụ điện sẽ được uốn cong 90o và trở về vị trí ban đầu. Hoạt động này sẽ được thực hiện khoảng 2 đến 3 giây. Sau đó, cơ thể phải uốn cong 90 ° ở hướng ngược lại và trở về vị trí ban đầu của nó ở cùng tốc độ. Trong thử nghiệm này, tụ điện đó sẽ không xuất hiện bất kỳ thay đổi nào khiếm khuyết khi sử dụng.
Ta le 11Ben ing sức mạnh LOA của Lea dây điện chấm dứt
| Đường kính trường hợp (mm) | Sức mạnh tải (n) | Sức mạnh tải (kgf) |
| 4 | 1.25 | 0,127 |
| Φ5 | 2.5 | 0,255 |
| 6.3 | 2.5 | 0,255 |
| 8 | 5 | 0,51 |
| Φ10 | 5 | 0,51 |
Q: Tên thương hiệu của tụ điện điện phân nhôm này là gì?
A: Tên thương hiệu của tụ điện này là SLFCF.
Q: Xếp hạng điện áp của tụ điện điện phân bằng nhôm rắn là bao nhiêu?
Trả lời: Xếp hạng điện áp của tụ điện này là [Xếp hạng điện áp ở đây].
Q: Giá trị điện dung của tụ điện điện phân bằng nhôm rắn là gì?
Trả lời: Giá trị điện dung của tụ điện này là [chèn giá trị điện dung ở đây].
Q: Phạm vi nhiệt độ hoạt động cho tụ điện phân bằng nhôm rắn này là gì?
Trả lời: Phạm vi nhiệt độ hoạt động cho tụ điện này là [Phạm vi nhiệt độ chèn ở đây].
Q: Tụ điện phân bằng nhôm rắn có thể được sử dụng trong các ứng dụng tần số cao không?
Trả lời: Có, tụ điện này phù hợp cho các ứng dụng tần số cao.
