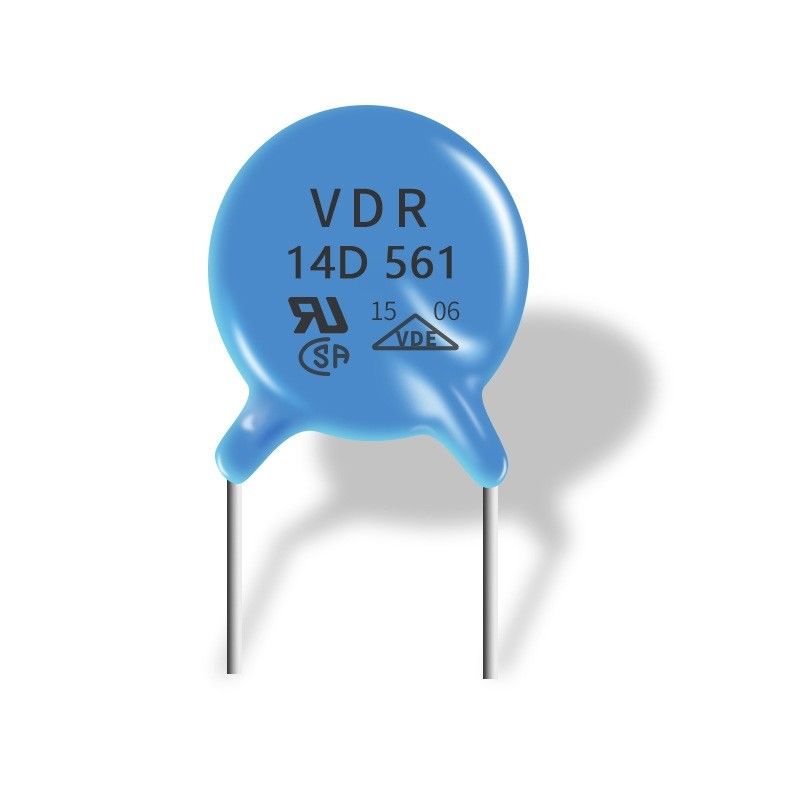

Varistor Oxit kẽm công nghiệp, Varistor 14D561k cho linh kiện điện tử

Không có Biến trở oxit kim loại 14D 561k tự do phản ứng nhanh với quá điện áp thoáng qua


Đặc điểm điện từ

Biến trở vẫn không dẫn điện trong quá trình hoạt động bình thường.Là một thiết bị chế độ song song, các biến trở thường được sử dụng để triệt tiêu các xung điện áp đường dây khi điện áp trên chúng thấp hơn nhiều so với "điện áp kẹp" của chúng.Varistors có thể thất bại vì hai lý do.

Những sự cố nghiêm trọng đã xảy ra do những nỗ lực không thành công trong việc hạn chế các xung điện rất lớn gây ra bởi các sự kiện như sét đánh, trong đó năng lượng liên quan cao hơn nhiều bậc so với mức mà varistor có thể xử lý.Dòng điện tiếp theo từ tác động có thể làm tan chảy, đốt cháy hoặc thậm chí làm bay hơi varistor.Sự thoát nhiệt này là do thiếu tính đồng nhất tại các điểm nối của các ranh giới hạt riêng lẻ, dẫn đến sự thất bại của đường dẫn dòng điện chi phối dưới ứng suất nhiệt khi năng lượng trong xung nhất thời (thường được đo bằng Joules) quá cao (tức là vượt quá đáng kể). thương số chế tạo của "Xếp hạng tối đa tuyệt đối").Có thể giảm khả năng xảy ra sự cố nghiêm trọng bằng cách đánh giá quá cao hoặc sử dụng song song các MOV được chọn đặc biệt.

Suy thoái tích lũy xảy ra khi nhiều đột biến xảy ra.Vì những lý do lịch sử, nhiều MOV đã bị chỉ định sai, cho phép lạm phát thường xuyên cũng làm giảm công suất.Trong trường hợp này, varistor không bị hư hại rõ ràng và bề ngoài có vẻ như đang hoạt động (không có lỗi nghiêm trọng), nhưng nó không còn khả năng bảo vệ.Cuối cùng, nó bị đoản mạch khi năng lượng phóng điện tạo ra một đường dẫn điện xuyên qua oxit.

Thông số chính ảnh hưởng đến tuổi thọ của một varistor là định mức năng lượng (joule) của nó.Việc tăng mức năng lượng sẽ làm tăng số lượng (có kích thước tối đa đã xác định) của các xung nhất thời mà nó có thể đáp ứng theo cấp số nhân cũng như tổng năng lượng tích lũy từ các xung nhỏ hơn được kẹp.Khi các xung này xảy ra, "điện áp kẹp" mà nó cung cấp trong mỗi sự kiện giảm xuống và một biến trở thường được coi là suy giảm chức năng khi "điện áp kẹp" của nó thay đổi 10%.Biểu đồ tuổi thọ của nhà sản xuất liên quan đến dòng điện, mức độ nghiêm trọng và số lần chuyển tiếp để dự đoán lỗi dựa trên tổng năng lượng tiêu hao trong suốt vòng đời của bộ phận.

Trong thiết bị điện tử tiêu dùng, đặc biệt là thiết bị chống sét lan truyền, biến trở MOV được sử dụng đủ nhỏ để cuối cùng chúng sẽ hỏng.Các ứng dụng khác, chẳng hạn như truyền tải điện, sử dụng VDR có cấu trúc khác nhau trong nhiều cấu hình, được thiết kế để có tuổi thọ cao.

thông số kỹ thuật:



một phần số	Vác(V)	Vdc(V)	V1mA(V)	IP(A)	Vc(V)	Tôi(A)Chuẩn	I(A)Tăng Cao	(J)Tiêu chuẩn	(J)Sóng cao	Công suất định mức (W)	C@1KHz(pf)
10D180K(J)	11	14	18(15-21.6)	5	36	500	1000	2.1	3.0	0,05	5600
10D220K(J)	14	18	22(19.5-26)	5	43	500	1000	2,5	5.0	0,05	4500
10D270K(J)	17	22	27(14-31)	5	53	500	1000	3.0	6,0	0,05	3700
10D330K(J)	20	26	33(29,5-36,5)	5	65	500	1000	4.0	7,0	0,05	3000
10D390K(J)	25	31	39(35-43)	5	77	500	1000	4.6	9,0	0,05	2400
10D470K(J)	30	38	47(42-52)	5	93	500	1000	5,5	11	0,05	2100
10D560K(J)	35	45	56(50-62)	5	110	500	1000	7,0	13	0,05	1800
10D680K(J)	40	56	68(61-75)	5	135	500	1000	8.2	15	0,05	1500
10D820K(J)	50	65	82(74-90)	25	135	2500	3500	12	17	0,4	1200
10D101K(J)	60	85	100(90-110)	25	165	2500	3500	15	18	0,4	1000
10D121K(J)	75	100	120(108-132)	25	200	2500	3500	18	21	0,4	830
10D151K(J)	95	125	150(135-165)	25	250	2500	3500	22	25	0,4	670
10D181K(J)	115	150	180(162-198)	25	300	2500	3500	27	30	0,4	560
10D201K(J)	130	170	200(180-220)	25	340	2500	3500	30	35	0,4	500
10D221K(J)	140	180	220(198-242)	25	360	2500	3500	32	39	0,4	450
10D241K(J)	150	200	240(216-264)	25	395	2500	3500	35	42	0,4	420
10D271K(J)	175	225	270(243-297)	25	455	2500	3500	37	49	0,4	370
10D301K(J)	190	250	300(270-330)	25	500	2500	3500	40	54	0,4	330
10D331K(J)	210	275	330(297-363)	25	550	2500	3500	43	58	0,4	300
10D361K(J)	230	300	360(324-396)	25	595	2500	3500	47	65	0,4	280
10D391K(J)	250	320	390(351-429)	25	650	2500	3500	60	70	0,4	260
10D431K(J)	275	350	430(387-473)	25	710	2500	3500	65	80	0,4	230
10D471K(J)	300	385	470(423-517)	25	775	2500	3500	67	85	0,4	210
10D511K(J)	320	415	510(459-561)	25	845	2500	3500	69	90	0,4	200
10D561K(J)	350	460	560(504-616)	25	925	2500	3500	70	92	0,4	180
10D621K(J)	385	505	620(558-682)	25	1025	2500	3500	72	95	0,4	160
10D681K(J)	420	560	680(612-748)	25	1120	2500	3500	75	98	0,4	150
10D751K(J)	460	615	750(675-825)	25	1240	2500	3500	77	100	0,4	130
10D781K(J)	485	640	780(702-858)	25	1290	2500	3500	80	105	0,4	130
10D821K(J)	510	670	820(738-902)	25	1355	2500	3500	85	110	0,4	120
10D911K(J)	550	745	910(819-1001)	25	1500	2500	3500	93	130	0,4	110
10D102K(J)	625	825	1000(900-1100)	25	1650	2500	3500	102	140	0,4	100
10D112K(J)	680	895	1100(990-1210)	25	1815	2500	3500	115	155	0,4	90
