Thông tin chi tiết sản phẩm:
|
| Giá trị điện trở: | 2K,2.2K,4.7K,5K,6.8K,8K,10K,20K,50K,100K, v.v. | đầu ra: | kỹ thuật số, cảm biến kỹ thuật số |
|---|---|---|---|
| Loại: | Nhiệt điện trở NTC | tùy chỉnh: | cung cấp dịch vụ mẫu |
| Vật mẫu: | Ủng hộ | Sự chính xác: | 1%~5% |
| Học thuyết: | Cảm Biến Điện Trở, Cảm Biến Điện Trở | tối đa. điều hành Tem: | 150°C (phụ thuộc vào định mức dây) |
| Làm nổi bật: | Cảm Biến Nhiệt Độ NTC Độ Nhạy Cao,Cảm Biến Nhiệt Độ NTC Phản Ứng Nhanh,Điện Trở Nhiệt NTC 100k |
||

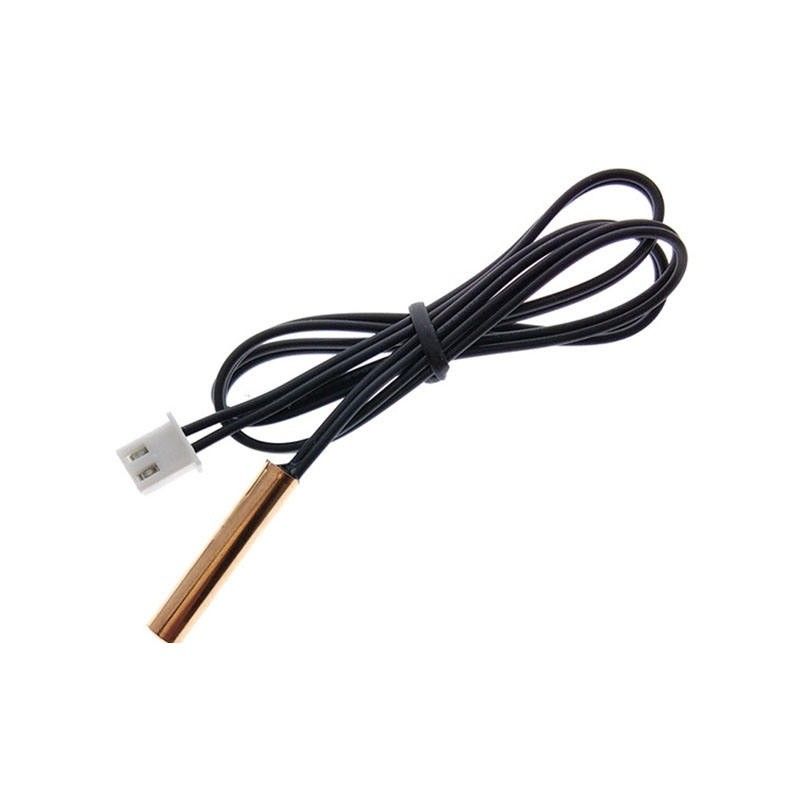

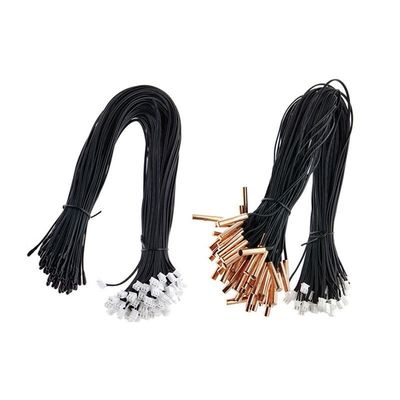

Cảm biến nhiệt độ chống nước IP67 IP68 Độ nhạy cao Phản hồi nhanh
Điện trở nhiệt NTC, bộ phận lắp ráp (tổ hợp) đầu dò.Một bộ phận lắp ráp (tổ hợp) nhiệt điện trở đã hoàn thành sử dụng vỏ nhiệt điện trở, dây dẫn mở rộng và đôi khi là đầu nối.
cấu trúc
Nói chung, nó bao gồm điện trở nhiệt NTC, đầu dò (vỏ kim loại hoặc vỏ nhựa, v.v.), dây dẫn mở rộng và đầu nối hoặc đầu nối kim loại.
nguyên tắc
Sử dụng nhiệt điện trở NTC dưới một công suất đo nhất định, giá trị điện trở giảm nhanh khi nhiệt độ tăng.Bằng cách sử dụng tính năng này, nhiệt điện trở NTC có thể được sử dụng để xác định nhiệt độ tương ứng bằng cách đo giá trị điện trở của nó, để đạt được mục đích phát hiện và kiểm soát nhiệt độ.
Ứng dụng
● Máy điều hòa, tủ lạnh, tủ đông, bình nóng lạnh, bình nóng lạnh, máy sưởi, máy rửa bát, tủ khử trùng, máy giặt, máy sấy và các thiết bị gia dụng khác.
● Máy lạnh ô tô, cảm biến nhiệt độ nước, cảm biến nhiệt độ khí nạp, động cơ
● Bộ nguồn chuyển đổi, nguồn điện liên tục UPS, bộ biến tần, nồi hơi điện, v.v.
● Nhà vệ sinh thông minh, chăn điện,..
Đặc trưng
1. Phạm vi nhiệt độ hoạt động rộng, độ ổn định và độ tin cậy tốt.
2. Dễ lắp đặt và thao tác vì việc niêm phong có thể được thực hiện tùy theo môi trường và điều kiện mà khách hàng áp dụng.
3. Thử nghiệm chính xác có thể phản ánh chính xác sự thay đổi nhiệt độ.
4. Điện trở cách điện (MΩ): trên 100MΩ ở DC500 V
5. Phạm vi nhiệt độ làm việc (°C): -50 đến +150
6. Hệ số tản nhiệt (mw/°C): 1-2 (trong không khí tĩnh)
7. (Các) hằng số thời gian nhiệt: trong vòng 10-20 giây (trong không khí)
Cảm biến nhiệt độ được sử dụng để đo, cảm biến và điều khiển nhiệt độ trong:
• Nồi đun nước
• Hệ thông sưởi âm
• Hệ thống làm lạnh
• Hệ thống nước và nước sử dụng
• Bồn chứa nước và dầu
• Đồ gia dụng , Máy pha cà phê
• Đồ dùng công nghiệp
• Hệ thống sưởi năng lượng mặt trời
|
Loại
|
Cảm biến nhiệt độ NTC (nhiệt điện trở)
|
|
Phạm vi nhiệt độ
|
-50℃ ~ +300℃；Tùy chỉnh
|
|
độ chính xác
|
1%；5%；10%
|
|
RT(25℃)
|
1K；2K；2.2k；2.7k；3K；5K；7K；8K；12K；15K；20K；25K；30K；40K；47K；50K；60K；70K；100K；200K；47K；50K；60K；70K；100K；200K；250K；250K； 1000K；Tùy chỉnh
|
|
giá trị B
|
3274；3435；3470；3928；3950；3977；4100；4200；4400；Tùy chỉnh
|
|
Vật liệu thăm dò
|
Thép không gỉ SS304； nhôm；đồng；nhựa；epoxy；thủy tinh
|
|
Cài đặt
|
Mặt bích；Bề mặt；Có ren；Nhựa；Thẳng；Phim；Tùy chỉnh
|
|
Chất liệu dây
|
Ống co nhiệt；ống PVC；ống sợi thủy tinh；ống teflon
|
|
Tư nối
|
Molex；JST；DuPont；CWB；CJT；loại U；Tùy chỉnh
|
|
Không thấm nước
|
IP67；IP68
|
Nhiệt độ và môi trường hoạt động của cảm biến nhiệt độ NTC phụ thuộc vào hiệu suất cụ thể của phần tử lõi và dây dẫn của nó:
►Nhiệt điện trở NTC khác nhau sử dụng trong các cảm biến nhiệt độ NTC với nhiệt độ hoạt động khác nhau như sau:
Chip hoặc MF52A,MF51E,MF55: chịu nhiệt độ cấp 125℃, nhiệt độ thực tế cấp chịu 150℃
MF58: cấp chịu nhiệt độ 200℃, cấp chịu nhiệt độ thực tế 250℃
MF51: cấp chịu nhiệt độ 200℃, cấp chịu nhiệt độ thực tế 250℃
Đặc biệt MF51: chịu nhiệt độ cấp 250℃, chịu nhiệt độ thực tế cấp 300℃
Chip hàn: chịu nhiệt độ cấp 450 ℃, nhiệt độ thực tế cấp 500 ℃
►Môi trường hoạt động
Trong môi trường có nhiệt độ cao, độ ẩm cao và độ ăn mòn cao, chúng tôi khuyên bạn nên sử dụng loại nhiệt điện trở được làm kín bằng thủy tinh làm thành phần cốt lõi. Và loại MF51 sẽ là loại nhiệt điện trở NTC tốt nhất trong môi trường có độ ẩm cao.
► Cân nhắc thiết kế và quy trình của cảm biến nhiệt độ:
1. Chọn hình dạng phù hợp với yêu cầu thiết kế hoặc lắp ráp của khách hàng và xác nhận nhiệt điện trở.
2. Xác nhận phần tử nhiệt điện trở và các vật liệu khác theo yêu cầu của khách hàng
3. Chọn điện trở, giá trị B và dung sai phù hợp
4. Lựa chọn công nghệ chống ẩm, cách nhiệt phù hợp với yêu cầu của khách hàng
5. Chọn cấu trúc đóng gói phù hợp để đáp ứng các yêu cầu về hiệu suất chống sốc cơ học
6. Đáp ứng các yêu cầu đặc biệt của khách hàng.
Kiểm tra độ tin cậy
| Mục kiểm tra | tiêu chuẩn kiểm tra | Phương pháp kiểm tra | Các yêu cầu thực hiện |
| Sức đề kháng bằng không | IEC 60539-1 | Ngâm mẫu trong bể nhiệt độ không đổi ở 25oC ± 0,005oC, kiểm tra điện trở ổn định |
Điện trở ±1% |
| giá trị B | IEC60539-1 | Ngâm mẫu trong bể nhiệt độ không đổi ở 25oC, 50oC (hoặc 85oC), kiểm tra điện trở ổn định và tính giá trị B |
Điện trở ±1% |
| Rơi tự do |
IEC60068-2-32 |
Chiều cao rơi: 1,5 ± 0,1m, Bề mặt: Xi măng, 1 lần |
Không có thiệt hại rõ ràng, R25 △R/R≤±1% |
| Vật liệu cách nhiệt |
IEC60539-1 |
Áp suất 500V trên vỏ cách điện kiểm tra điện trở cách điện |
>500MOhm |
| chịu được điện áp | IEC60539-1 |
Chịu được điện áp: 1500V/AC, Dòng rò: 2mA Kéo dài: 60 giây |
Không có thiệt hại rõ ràng |
| Căng thẳng | IEC60068-2-21 |
Kéo tốc độ đồng đều ở cuối, F>4.0KG (do khách hàng yêu cầu) |
Không có thiệt hại rõ ràng, R25 △R/R≤±1% |
| Rung động | Q/HBm 108-94 | Tần số kiểm tra: 10~500Hz, dao động: 1.2mm gia tốc: 30m/s2 Hướng X,Y,Z Thời gian: 8 giờ/hướng |
Không có thiệt hại rõ ràng, R25 △R/R≤±1% |
| Độ ẩm và nhiệt độ ổn định | IEC60068-2-78 | Nhiệt độ:40±2℃ Độ ẩm:92-95%RH Thời gian:1000±24 giờ |
Không có thiệt hại rõ ràng, R25 △R/R≤±1% |
| Hằng số thời gian nhiệt | EC60539-1 | Ngâm trong nước 25℃, sau khi cân bằng nhiệt, ngâm trong 85℃, điện trở đạt 63,2%, tính tổng thời gian |
<10 giây |
| lưu trữ nhiệt độ cao | IEC60068-2-2 | Nhiệt độ:125℃±5℃ Thời gian: 1000±24 giờ | Không có thiệt hại rõ ràng, R25 △R/R≤±1% |
| Sốc lạnh và nhiệt | IEC60068-2-14 |
-40℃~+125℃ T1:30 phút Thời gian chu kỳ: 1000 |
Không có thiệt hại rõ ràng, R25 △R/R≤±1% |
| thử nghiệm gõ cửa | IEC60068-2-77 |
Gia tốc:250m/s2 Xung kéo dài: 6ms Số lần gõ: 1000 Thời gian phục hồi: 2 giờ |
Không có thiệt hại rõ ràng, R25 △R/R≤±1% |
| Lưu trữ nhiệt độ thấp | IEC60068-2-1 |
Nhiệt độ: 40±2℃ Thời gian: 1000±24 giờ |
Không có thiệt hại rõ ràng, R25 △R/R≤±1% |
| Xịt muối | IEC60068-2-11 | Nhiệt độ: 35±2℃ Giờ lấy mẫu : 1.0mL~2.0mL Thời gian: xác định theo nhu cầu thực tế |
Không có thiệt hại rõ ràng, R25 △R/R≤±1% |
