Thông tin chi tiết sản phẩm:
|
| Đăng kí: | Ô tô, Y tế, BBQ, Đồ gia dụng, v.v. | Học thuyết: | cảm biến điện trở |
|---|---|---|---|
| Phạm vi nhiệt độ: | -50℃ ~ +300℃ | tùy chỉnh: | cung cấp dịch vụ mẫu |
| Vật mẫu: | có sẵn | Dây cáp: | PVC, Silicone, FEP, Sợi thủy tinh cách nhiệt, Khác |
| Loại gói: | xuyên lỗ | Khả năng chịu đựng:: | ± 0,5% ± 1% ± 2% ± 3% ± 5% |
| Làm nổi bật: | Cảm biến nhiệt độ NTC chống nước,Cảm biến nhiệt độ CQC NTC,Cảm biến nhiệt điện trở NTC |
||

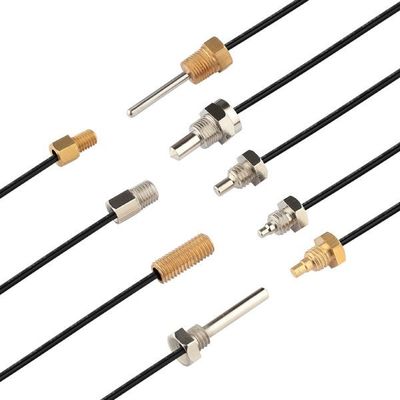

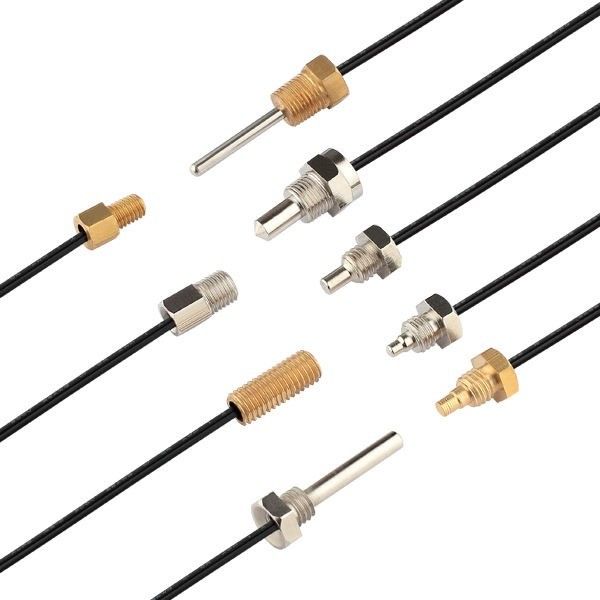

Cảm biến nhiệt độ NTC không thấm nước Quá trình đóng gói hai lớp có lớp cách nhiệt và chất bịt kín tốt
Nhiệt độ và môi trường hoạt động của cảm biến nhiệt độ NTC phụ thuộc vào hiệu suất cụ thể của phần tử lõi và dây dẫn của nó:
►Nhiệt điện trở NTC khác nhau sử dụng trong các cảm biến nhiệt độ NTC với nhiệt độ hoạt động khác nhau như sau:
Chip hoặc MF52A,MF51E,MF55: chịu nhiệt độ cấp 125℃, nhiệt độ thực tế cấp chịu 150℃
MF58: cấp chịu nhiệt độ 200℃, cấp chịu nhiệt độ thực tế 250℃
MF51: cấp chịu nhiệt độ 200℃, cấp chịu nhiệt độ thực tế 250℃
Đặc biệt MF51: chịu nhiệt độ cấp 250℃, chịu nhiệt độ thực tế cấp 300℃
Chip hàn: chịu nhiệt độ cấp 450 ℃, nhiệt độ thực tế cấp 500 ℃
►Môi trường hoạt động
Trong môi trường có nhiệt độ cao, độ ẩm cao và độ ăn mòn cao, chúng tôi khuyên bạn nên sử dụng loại nhiệt điện trở được làm kín bằng thủy tinh làm thành phần cốt lõi. Và loại MF51 sẽ là loại nhiệt điện trở NTC tốt nhất trong môi trường có độ ẩm cao.
► Cân nhắc thiết kế và quy trình của cảm biến nhiệt độ:
1. Chọn hình dạng phù hợp với yêu cầu thiết kế hoặc lắp ráp của khách hàng và xác nhận nhiệt điện trở.
2. Xác nhận phần tử nhiệt điện trở và các vật liệu khác theo yêu cầu của khách hàng
3. Chọn điện trở, giá trị B và dung sai phù hợp
4. Lựa chọn công nghệ chống ẩm, cách nhiệt phù hợp với yêu cầu của khách hàng
5. Chọn cấu trúc đóng gói phù hợp để đáp ứng các yêu cầu về hiệu suất chống sốc cơ học
6. Đáp ứng các yêu cầu đặc biệt của khách hàng.
Đặc trưng
Độ ổn định và độ tin cậy đã được chứng minh,
Giải pháp hiệu quả về chi phí
Nhiều loại vỏ và ống bằng kim loại và nhựa được thiết kế cho các ứng dụng cụ thể
Được trồng trong chậu với các loại nhựa khác nhau để bảo vệ cảm biến tốt
Có sẵn với các loại cáp đặc biệt (cáp 2 lõi hoặc cáp bện với lớp cách điện PVC, Silicone, Teflon hoặc Kynar, cáp có màn hình và các loại khác), đầu nối và các phụ kiện khác
Cung cấp bảo vệ tốt từ các điều kiện môi trường
Cường độ điện áp cao và cường độ động đã được chứng minh
Nhiều loại điện trở / nhiệt độ, đặc điểm
Được thiết kế để đo, kiểm soát và bù nhiệt độ
Loại | Cảm biến nhiệt độ NTC (nhiệt điện trở) |
Phạm vi nhiệt độ | -50℃ ~ +300℃；Tùy chỉnh |
độ chính xác | 1%；5%；10% |
RT(25℃) | 1K；2K；2.2k；2.7k；3K；5K；7K；8K；12K；15K；20K；25K；30K；40K；47K；50K；60K；70K；100K；200K；47K；50K；60K；70K；100K；200K；250K；250K； 1000K；Tùy chỉnh |
giá trị B | 3274；3435；3470；3928；3950；3977；4100；4200；4400；Tùy chỉnh |
Vật liệu thăm dò | Thép không gỉ SS304； nhôm；đồng；nhựa；epoxy；thủy tinh |
Cài đặt | Mặt bích；Bề mặt；Có ren；Nhựa；Thẳng；Phim；Tùy chỉnh |
Chất liệu dây | Ống co nhiệt；ống PVC；ống sợi thủy tinh；ống teflon |
Tư nối | Molex；JST；DuPont；CWB；CJT；loại U；Tùy chỉnh |
Không thấm nước | IP67；IP68 |
Ưu điểm và đặc điểm của cảm biến nhiệt độ tự động
(Dung sai cao nhất có thể đạt tới ±0.02℃) (Tốc độ trôi của các năm ≤1‰)
Kiểm tra độ tin cậy
| Mục kiểm tra | tiêu chuẩn kiểm tra | Phương pháp kiểm tra | Các yêu cầu thực hiện |
| Sức đề kháng bằng không | IEC 60539-1 | Ngâm mẫu trong bể nhiệt độ không đổi ở 25oC ± 0,005oC, kiểm tra điện trở ổn định | Điện trở ±1% |
| giá trị B | IEC60539-1 | Ngâm mẫu trong bể nhiệt độ không đổi ở 25oC, 50oC (hoặc 85oC), kiểm tra điện trở ổn định và tính giá trị B | Điện trở ±1% |
| Rơi tự do | IEC60068-2-32 | Chiều cao rơi: 1,5 ± 0,1m, Bề mặt: Xi măng, 1 lần | Không có thiệt hại rõ ràng, R25 △R/R≤±1% |
| Vật liệu cách nhiệt | IEC60539-1 | Áp suất 500V trên vỏ cách điện kiểm tra điện trở cách điện | >500MOhm |
| chịu được điện áp | IEC60539-1 | Chịu được điện áp: 1500V/AC, Dòng rò: 2mA Kéo dài: 60 giây | Không có thiệt hại rõ ràng |
| Căng thẳng | IEC60068-2-21 | Kéo tốc độ đồng đều ở cuối, F>4.0KG (do khách hàng yêu cầu) | Không có thiệt hại rõ ràng, R25 △R/R≤±1% |
| Rung động | Q/HBm 108-94 | Tần số kiểm tra: 10~500Hz, dao động: 1.2mm gia tốc: 30m/s2 Hướng X,Y,Z Thời gian: 8 giờ/hướng | Không có thiệt hại rõ ràng, R25 △R/R≤±1% |
| Độ ẩm và nhiệt độ ổn định | IEC60068-2-78 | Nhiệt độ:40±2℃ Độ ẩm:92-95%RH Thời gian:1000±24 giờ | Không có thiệt hại rõ ràng, R25 △R/R≤±1% |
| Hằng số thời gian nhiệt | EC60539-1 | Ngâm trong nước 25℃, sau khi cân bằng nhiệt, ngâm trong 85℃, điện trở đạt 63,2%, tính tổng thời gian | <10 giây |
| lưu trữ nhiệt độ cao | IEC60068-2-2 | Nhiệt độ:125℃±5℃ Thời gian: 1000±24 giờ | Không có thiệt hại rõ ràng, R25 △R/R≤±1% |
| Sốc lạnh và nhiệt | IEC60068-2-14 | -40℃~+125℃ T1:30 phút Thời gian chu kỳ: 1000 | Không có thiệt hại rõ ràng, R25 △R/R≤±1% |
| thử nghiệm gõ cửa | IEC60068-2-77 | Gia tốc:250m/s2 Xung kéo dài: 6ms Số lần gõ: 1000 Thời gian phục hồi: 2 giờ | Không có thiệt hại rõ ràng, R25 △R/R≤±1% |
| Lưu trữ nhiệt độ thấp | IEC60068-2-1 | Nhiệt độ: 40±2℃ Thời gian: 1000±24 giờ | Không có thiệt hại rõ ràng, R25 △R/R≤±1% |
| Xịt muối | IEC60068-2-11 | Nhiệt độ: 35±2℃ Giờ lấy mẫu : 1.0mL~2.0mL Thời gian: xác định theo nhu cầu thực tế | Không có thiệt hại rõ ràng, R25 △R/R≤±1% |
